4.2 Расчет станционных интервалов
4.2.1 Интервал скрещения
Интервал скрещения с – минимальное время с момента прибытия на станцию поезда одного направления до момента пропуска через эту станцию или прибытия на нее поезда встречного направления.
№ |
Операции |
Прод., мин. |
1 2
3 4 |
Контроль проследования 2002 Приготовление маршрута 2001 Открытие выходного 2001 Восприятие и отправление |
0,5 0,1
0,05 0,05 |
5 |
Общая продолжительность |
0,7 |
Интервал скрещения принимаем равным – 1 мин.
4.2.2 Интервал неодновременного прибытия

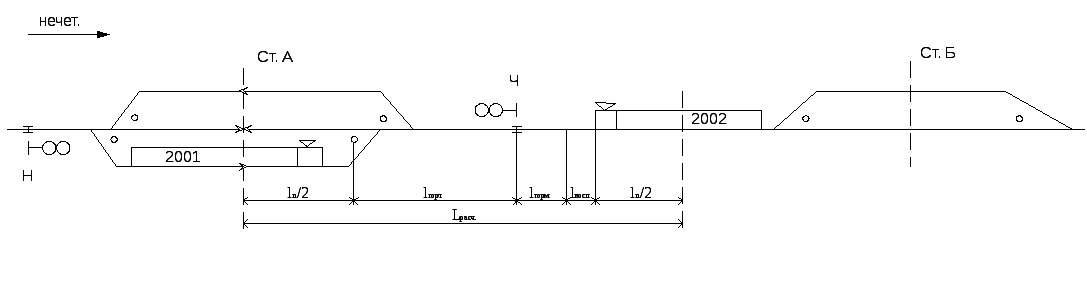

Интервал неодновременного прибытия поездов противоположных направлений нп – минимальное время с момента прибытия на станцию поезда одного направления до момента пропуска через эту станцию или прибытия на нее поезда встречного направления.
Lрасч = ln + lторм + lгорл + lвоспр = 14*54 +1000 + 300 +50 = 2106 м.
Lрасч – расчетное расстояние;
ln – длина поезда;
lторм – длина тормозного пути (800-1200);
lгорл – длина горловины(300);
lвоспр – длина восприятия.
tпросл = 0,06 Lрасч / Vход = 0,06 *2106 / 45 = 2,8 мин.
№ пп |
Операции |
Прод., мин |
0 1 2 3 4 | |||
1 |
Контроль прибытия 2001 |
0,3 |
|
|
| |
2 |
Приготовление маршрута 2002 |
0,1 |
|
|
|
|
3 |
Открытие четного входного |
0,05 |
|
|
|
|
4 |
Проследование 2002 Lрасч |
2,25 |
|
|
|
|
5 |
Контроль проследования2002 |
0,1 |
|
|
| |
6 |
Общая продолжительность |
2,8 |
|
|
|
|
Интервал неодновременного прибытия принимаем равным – 3 мин.
4.2.3 Интервал попутного прибытия
Интервалом попутного прибытия называется минимальный промежуток времени, от момента прибытия одного поезда, до момента прибытия поезда следующего в том же направлении. Минимальное значение этого интервала равно времени следования поездов в пакете при АБ, (τпп = 10 мин).
4.2.4 Интервал попутного отправления
Интервалом попутного отправления называется минимальный промежуток времени, с момента отправления одного поезда, до момента отправления поезда следующего в том же направлении. Минимальное значение этого интервала равно времени следования поездов в пакете при АБ, (τпп = 10 мин).
4.2.5 Интервал в пакете
Два или несколько поездов следующих друг за другом в одном направлении называются пакетом.
В зависимости от устройства автоматики расстояние между поездами будет различным и время между поездами в пакете.
Lбу= 1200 ÷ 3000 м
При следовании поездов пакетом необходимо чтобы локомотивная бригада вслед идущего поезда следовала “на зелёный под зелёный”.
В соответствии с инструкциями МПС различают следующие схемы, разграничивающие поезда при езде в пакете:
1. Езда “на зелёный под зелёный”. Считается нормальной схемой и не требует торможения и снижения скорости;
2. Езда “на зелёный под жёлтый”;
3. Езда “на жёлтый под красный”.
В курсовом проекте принимаем схему, разграничивающую поезда при езде в пакете - “на зелёный под зелёный”

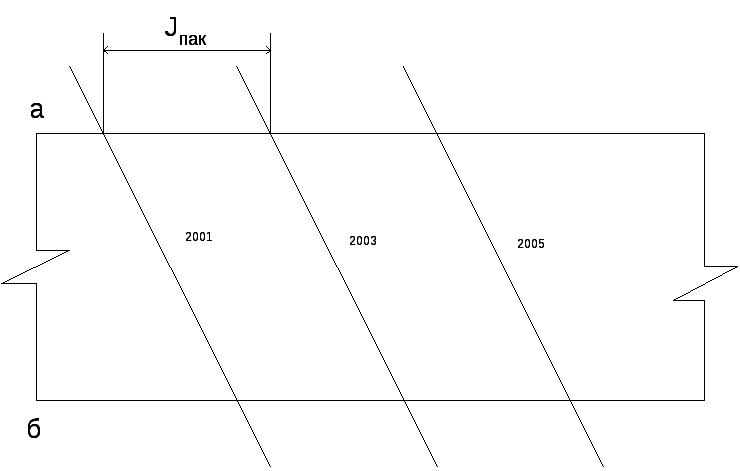

Она задаётся в графике движения поездов и величина интервала в пакете равна:
Jпак =0,06*lрасч /Vход =0,06*( Lбу1+ Lбу2+ Lбу3 + Lп)/ Vход,,мин
где Lбу1,Lбу2,Lбу3 - соответственно длины блок-участков ;
lрасч-расчётная длина, удовлетворяющая условию;
Lп - длина поезда;
Vход - ходовая скорость.
Jпак =0,06*( 2000+2500+1500+765)/40 = 9,02 = 10 мин
