6. Модернизированный предохранитель от двойного заряжания п-120м
6.1. Назначение и устройство предохранителя
Модернизированный предохранитель от двойного заряжания П-120М исключает возможность заряжания миномета второй миной, если первая мина находится в стволе.
Однако следует помнить, что если заряжающий в момент выстрела поднесет к дульному срезу очередную мину, то может произойти столкновение двух мин (вылетающей и подносимой заряжающим) и разрыв их у дульной части ствола.
Общий вид предохранителя, установленного на стволе миномета, показан на рис. 24.

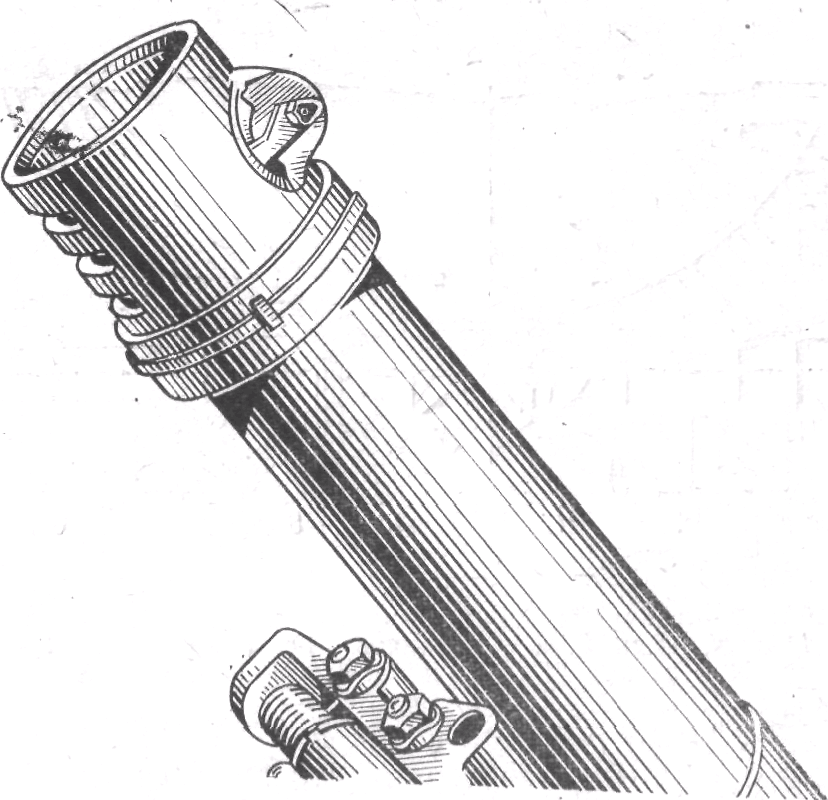

Рис. 24. Общий вид предохранителя, установленного на стволе миномета
Предохранитель состоит из корпуса 4 (рис. 25) и предохраняющего механизма (рис. 26). На ось5, проходящую через отверстия в ушках корпуса, надеты следующие детали предохраняющего механизма: шайба10, лопатка 11, пружина8 и рычаг 1. Лопатка и рычаг соединяются с осью с помощью лысок и могут вращаться только вместе с ней. На концы оси навинчены гайки2, удерживающие детали в собранном виде.
Гайки от самоотвинчивания удерживаются шплинтами 3 и 7.
Конец оси с пружиной закрыт колпачком 6.
Корпус предохранителя надевается на дульную часть ствола миномета и закрепляется гайкой 2 (рис. 27) и разрезным кольцом3.
Корпус 4 (рис. 25) представляет собой полый цилиндр с ушками.
Рис. 25. Общий вид корпуса предохранителя:
4 —
корпус предохранителя 14; а
— опорная
площадка; б — дуговой паз; в
— наклонная
поверхность; г
— дуговой
выступ
Рис. 26. Предохраняющий механизм П-120М: 1 — рычаг 15А; 2 —гайка 7; 3 — пружинный шплинт 13; 4— корпус предохранителя 14А; 5 — ось 3; 6 — колпачок 10; 7 — шплинт; 8 — пружина 6; 9 — втулка 2;10 — шайба 4; 11 — лопатка 5А
В правое ушко корпуса запрессована втулка 9 (рис. 26). Между ушками имеется окно для лопатки. На левом ушке находится опорная площадкаа (рис. 25), дуговой пазб для конца рычага, наклонная поверхностьв и дуговой выступг; на правом ушке — резьба под колпачок.
Против окна для лопатки находятся щели для выхода части пороховых газов. В верхней части корпуса с внутренней стороны имеются фаски, а в нижней части — наружная резьба для навинчивания гайки 2 (рис. 27) и внутренний кольцевой выступ, которым корпус при надевании упирается в дульный срез ствола миномета.
Рис. 27. Крепление предохранителя на стволе:
2 — гайка 16; 3 — разрезное кольцо 12; 4 — корпус предохранителя 14А
Внутренний диаметр корпуса предохранителя равен 128 мм.
Втулка 9 (рис. 26) вместе с шайбой10 предохраняют пружину8 от действия пороховых газов. На буртике втулки9 имеется паз, в который входит конец пружины.
Ось 5 представляет собой цилиндрический валик с лысками. Концы оси имеют резьбу для гаек2 и отверстия для шплинтов 3 и 7. На правом конце оси имеется шлиц для конца пружины8.
Лопатка 11 частично перекрывает канал ствола при положении предохраняющего механизма на ЗАКРЫТО. При выстреле лопатка под действием опережающих мину газов поворачивается и своим скосом скользит по наклонной поверхности левого ушка корпуса предохранителя.
Пружина 8 поджимает детали предохраняющего механизма в крайнее правое положение и возвращает предохраняющий механизм после выстрела в положение ОТКРЫТО.
Рычаг 1 предназначен для придания предохраняющему механизму положения ЗАКРЫТО при заряжании миномета.
Колпачок б прижимает конец пружины к буртику Втулки и предохраняет пружину от загрязнения и механических повреждений.
Гайка 2 (рис. 27) и разрезное кольцо3 служат для закрепления предохранителя на стволе. Гайка имеет внутреннюю резьбу и шлицы для ключа.
Разрезное кольцо имеет фаску, поверхность которой в собранном на стволе предохранителе соприкасается с конической поверхностью бурта ствола.
