9.2. Основные логические элементы.
Обозначение логических элементов в схемах
Технические устройства, реализующие логические операции, называются логическими элементами. Рассмотрим основные логические элементы, изображённые в виде логических операций, таблиц истинности, а также их обозначения в схемах.
1. Логический элемент повторитель, операция логическое повторение y=x, иллюстрируется таблицей истинности и условным обозначением:
2.
Логический элемент НЕ, инвертор, операция
логическое отрицание
,
иллюстрируется таблицей истинности и условным обозначением:
3.
Логический элемент И, операция логическое
произведение
,
иллюстрируется таблицей истинности и условным обозначением:

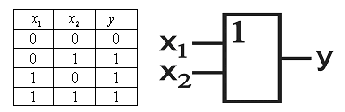

4. Логический элемент или, операция логическое сложение ,
иллюстрируется таблицей истинности и условным обозначением:

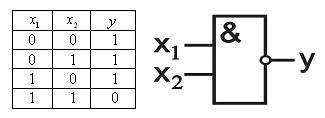

Логический элемент И-НЕ, операция отрицание элемента И
,
иллюстрируется таблицей истинности и
условным обозначением:

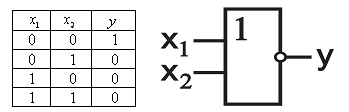

Логический элемент ИЛИ-НЕ, операция отрицание элемента ИЛИ
,
иллюстрируется таблицей истинности и
условным обозначением:

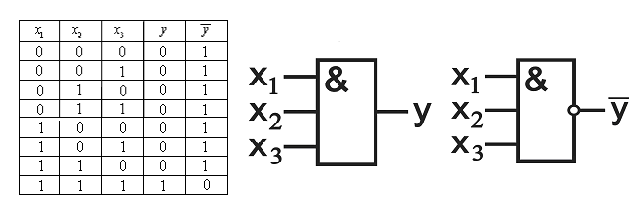

Элементы И и И-НЕ с тремя входами, логические операции которых
и
,
иллюстрируется таблицей истинности
и условными обозначениями:
9.3. Асинхронный rs-триггер. Устройство, принцип действия
Триггером называется электронное устройство, предназначенное для записи, хранения и считывания двоичной информации. На рис.9.3 изображено условное обозначение асинхронного RS-триггера, в котором происходит переключение из одного устойчивого состояния в другое под действием определённой совокупности раздельных импульсов напряжения на управляющих входах.
Триггер
имеет информационные входы R
и S
, а также информационные выходы: прямой
Q
и инверсный
.
Вход R
(от английского слова Reset)
является входом установки триггера в
состояние лог. 0
, вход S
(от английского слова Set)
– входом установки триггера в состояние
лог.1.
Рис.9.3. Условное обозначение асинхронного RS-триггера
На рис.9.4 приведена структурная логическая схема и таблица истинности RS-триггера, построенного на двух логических элементах ИЛИ-НЕ. Работу RS-триггера иллюстрирует таблица истинности.
Рис.9.4. Структурная логическая схема и таблица истинности RS-триггера
По таблице истинности видно, что RS-триггер работает только в случаях, когда на информационные входы R и S поступают раздельные сигналы лог.0 и лог.1 (или наоборот). При одновременной подаче на информационные входы R и S лог.0, триггер находится в состоянии хранения предшествующей информации на его информационных выходах. Если же на информационные входы R и S одновременно поступают сигналы лог.1, то триггер находится в состоянии запрета.
