4.2. Режимы работы трансформатора. Коэффициент полезного действия трансформатора
Различают несколько режимов работы трансформатора:
1) номинальный режим, т.е. режим при номинальных (паспортных) значениях напряжения = и тока = первичной обмотки трансформатора;
2) рабочий режим, при котором напряжение первичной обмотки близко к номинальному значению или равно ему: , а ток ≤ при подключенной нагрузке;
3) режим холостого хода, при котором цепь вторичной обмотки разомкнута () или подключена к вольтметру, имеющему очень большое сопротивление нагрузки;
4) режим короткого замыкания, при котором вторичная обмотка коротко замкнута () или подключена к амперметру, имеющему очень малое сопротивление.
Коэффициент полезного действия трансформатора определяется отношением активной мощности на выходе трансформатора к активной мощности на его входе
η = / или η % = (/ ) ∙ 100% = (96-99)% . Поступившая от сети мощность может быть выражена через полезную мощность и мощность потерь в трансформаторе. Электрические потери в трансформаторе складываются из потерь в меди и потерь в стали . Потери в меди зависят от нагрева проводов обмоток. Потери в стали вызваны наличием гистирезиса и вихревых токов в сердечнике магнитопровода. Поэтому КПД трансформатора
η = , (4.7)
где потери в меди =R∙ I + R∙I- зависят от нагрузки и называются переменными потерями; потери в стали - определяются значением магнитного потока и называются постоянными потерями.
Основными потерями трансформатора являются потери в стали. Для их измерения в заводских испытаниях используют опыт холостого хода (рис.4.2).

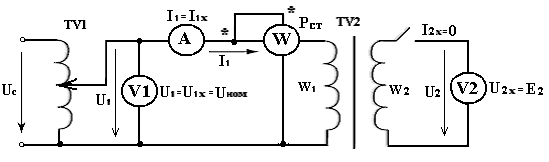

Рис.4.2. Схема для измерения потерь мощности в стали трансформатора
Автотрансформатор TV1 питается сетевым напряжением . К первичной обмотке трансформатора TV2 подводится номинальное напряжение = U ном. В режиме холостого хода вторичная обмотка трансформатора разомкнута или включена на вольтметр V. Напряжение холостого хода U= E. Ток в первичной обмотке трансформатора = I (3-5)% Iном. Ваттметр W измеряет потери мощности в стали . Коэффициент трансформации трансформатора .Активное, полное и реактивное сопротивления первичной обмотки трансформатора определяются по формулам: , , .

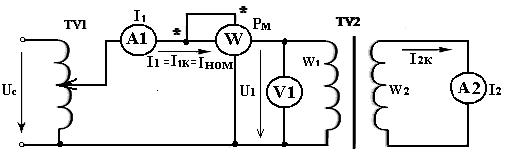

Для измерения потерь мощности в меди используют опыт короткого замыкания (рис.4.3).
Рис.4.3. Схема для измерения потерь мощности в меди трансформатора
Вторичная обмотка трансформатора TV2 закорочена через амперметр А2 . С автотрансформатора TV1 первичная обмотка трансформатора TV2 питается напряжением = U (3-5)% Uном, при этом амперметр А1 должен показывать ток =Iном. Ваттметр W измеряет потери мощности в меди . Коэффициент трансформации трансформатора .Активное, полное и реактивное сопротивления первичной обмотки трансформатора определяются по формулам: , , .
Лекция 8
4.3. Трёхфазные трансформаторы
Конструкция трёхфазного трансформатора имеет трёхфазный магнитопровод, состоящий из листов электротехнической стали. На каждый стержень магнитопровода надевают изолированные цилиндры, на которые намотаны обмотки высшего и низшего напряжений, соединённых звездой или треугольником. На рис.4.4 показана схема трехфазного трансформатора, в котором фазы первичной обмотки соединены звездой, а вторичной обмотки - треугольником.
Принцип действия трёхфазного трансформатора аналогичен работе однофазного трансформатора. Так, в режиме холостого хода, при подаче на трёхфазную первичную обмотку линейных напряжений в фазах трансформатора появляются фазные напряжения. Фазные токи возбуждают в фазах переменные магнитные потоки, которые индуктируют мгновенные ЭДС в фазах первичной и вторичной обмоток трансформатора, направленных встречно.
При соединении звездой фаз первичной обмотки трансформатора соотношения между фазными и линейными напряжениями и токами выразятся ; . При соединении треугольником фаз вторичной обмотки трансформатора эти соотношения имеют вид =; .
Обмотки трёхфазных трансформаторов могут соединяться:
/ ( / ) ; / (/) ;
/ ( /) ; / (/ ).
На рис.4.5 приведены обозначения таких схем.

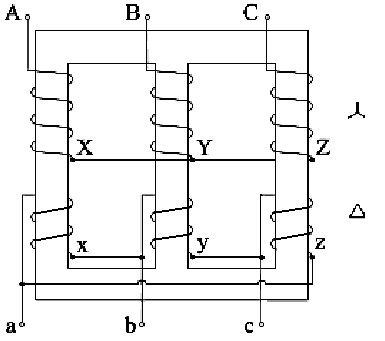

Рис.4.4. Схема трёхфазного трансформатора
Рис.4.5. Схемы обозначения трёхфазных трансформаторов
Коэффициент трансформации трёхфазного трансформатора ктр можно определить с учётом введения понятия коэффициента трансформации эксплуатационного кэ.
Так, при соединениях/ и / Кэ = Ктр = ;
при соединении / Кэ = Ктр; при соединении / Кэ = .
Активная, реактивная и полная мощности трёхфазного трансформатора определяются по формулам:
P ==, (4.8)
Q ==, (4.9)
S= (4.10)
В мощных силовых трансформаторах применяется радиаторная система масляного охлаждения.
Маркировка трансформаторов производится буквами и числами.
Первая буква означает количество фаз: О – однофазные; Т – трёхфазные.
Вторая буква означает охлаждение: М – масляное; С – воздушное.
После буквенного шифра идут две цифры дробью, числитель - полная номинальная мощность (кВА), знаменатель - номинальное напряжение обмотки высшего напряжения (кВ). Например: ТС – 0,63/0,22 или TМ – 630/10.
На каждом трансформаторе имеется щиток, на котором указан тип трансформатора, сила линейного тока при номинальной мощности, частота сети, число фаз, схема и группа соединения обмоток.
