3. Трёхфазные электрические цепи
3.1. Преимущество трёхфазного тока. Принцип получения трёхфазной эдс
В современной электроэнергетике наибольшее распространение получили трёхфазные цепи. Они обладают рядом преимуществ перед однофазными цепями переменного тока. Среди преимуществ можно отметить экономичность производства и передачи электрической энергии. По сравнению с однофазными электрическими машинами мощность трёхфазных машин повышается в 1,5 раза при одинаковых габаритах. При этом возможно простое получение вращающегося магнитного поля, необходимого для 3-х фазного асинхронного двигателя, самого распространенного из двигателей переменного тока, а также получение в одной установке двух эксплуатационных напряжений (фазного и линейного).

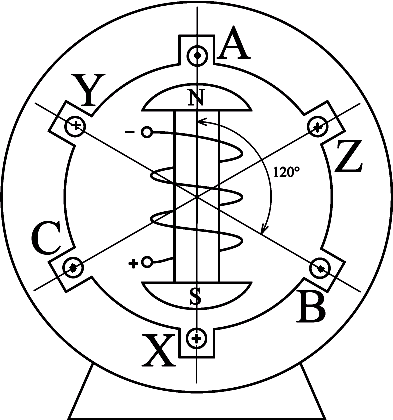

На рис.3.1 изображена модель трёхфазного генератора, с помощью которой можно пояснить принцип получения трёхфазной ЭДС.
На неподвижном статоре генератора размещаются три одинаковые и сдвинутые друг относительно друга на угол по магнитным осям обмотки, которые называются фазными обмотками генератора.
Начала обмоток обозначены буквами A,B,C, концы - X,Y,Z. ЭДС в неподвижных витках обмоток статора индуктируются в результате пересечения этих витков магнитным полем, возбуждаемым током вращающегося ротора (ротор с обмоткой условно изображен в виде постоянного магнита с полюсами N и S).
Расположенная на роторе обмотка возбуждения питается от источника постоянного напряжения.
Рис.3.1. Модель трёхфазного генератора
При вращении ротора с равномерной угловой скоростью , в обмотках фаз статора индуктируются периодически изменяющиеся синусоидальные ЭДС , , одинаковой частоты. Мгновенные ЭДС индуктивных элементов сдвинуты по фазе на угол . За условное положительное направление ЭДС в каждой фазе принимается направление от конца к началу (рис.3.2).
Рис.3.2. Направления мгновенных ЭДС обмоток статора трёхфазной цепи
Совокупность ЭДС, напряжений и токов трёхфазной цепи называется трёхфазной системой. При сдвиге фаз между ЭДС, напряжениями и токами на угол и равенстве их амплитудных значений трёхфазная система называется симметричной. Симметричная трехфазная система может изображаться тригонометрическими функциями, графиками, векторами.
Если принять, что мгновенная ЭДС фазы A в нулевой момент времени равна , то мгновенные ЭДС в фазах индуктивных элементов В и С будут определяться тригонометрическими функциями и .

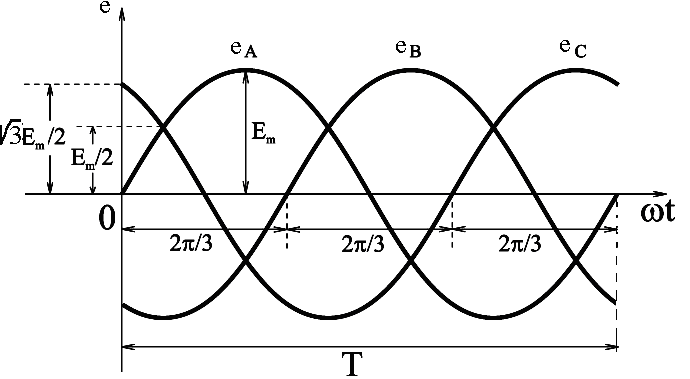

Мгновенные значения ЭДС трёхфазного генератора графически выразятся в виде трёх синусоид, сдвинутых друг относительно друга по фазе на угол (рис.3.3).
Рис.3.3. Мгновенные значения ЭДС трёхфазного генератора

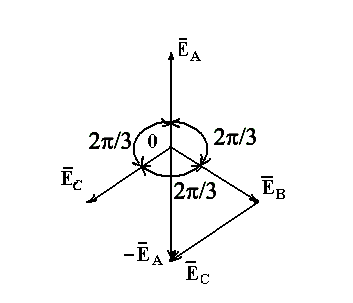

При симметричной нагрузке геометрическая сумма трёх симметричных ЭДС фаз равна 0. или . Векторная диаграмма значений ЭДС симметричного трехфазного генератора представлена на рис.3.4.
Рис.3.4. Векторная диаграмма значений ЭДС симметричного трехфазного генератора
Частота вращения ротора синхронного генератора равна частоте вращения поля статора и сохраняется постоянной, независимо от нагрузки. Частота ЭДС генератора f зависит от числа пар полюсов ротора p и частоты его вращения n, то есть f = pn, при f = 50 Гц, p = 1, n = 50 об/c = 3000 об/мин. В качестве первичных двигателей вращения генераторов используют дизели или турбины.
