Пределы взрываемости газовоздушных смесей
Исключение образования взрывоопасных газовоздушных концентраций, а также появление источников воспламенения этой смеси (пламени, искр) всегда является основной задачей обслуживающего персонала компрессорных станций. При взрыве газовоздушной смеси резко повышается давление в зоне взрыва, приводящее к разрушению строительных конструкций, а скорость распространения пламени достигает сотни метров в секунду. Например, температура самовоспламенения метановоздушной смеси находится на уровне 700 °С, а метан является основным компонентом природного газа. Его содержание в газовых месторождениях колеблется в диапазоне 92-98%.
При взрыве газовоздушной смеси, находящейся под давлением 0,1 МПа, развивается давление около 0,80 МПа. Газовоздушная смесь взрывается, если в ней содержится 5-15 % метана; 2-10 % пропана; 2-9 % бутана и т.д. При повышении давления газовоздушной смеси пределы взрываемости сужаются. Следует отметить, что примесь кислорода в газе увеличивает опасность взрыва.
Пределы и интервал взрываемости газов в смеси с воздухом при температуре 20 °С и давлении 0,1 МПа приведены в табл. 1.4.
Таблица 1.4
Пределы и интервал взрываемости газов в смеси с воздухом при температуре 20 °с и давлении 0,1 мПа
#G0Газ |
Пределы взрываемости, % по объему |
Интервал взрываемости, % по объему | |
|
нижний |
верхний |
|
Ацетилен |
2,3 |
82,0 |
79,7 |
Бутан |
1,5 |
8,5 |
7,0 |
Бутилен |
1,7 |
9,0 |
7,3 |
Водород |
4,0 |
75,0 |
71,0 |
Метан |
5,0 |
15,0 |
10,0 |
Нефтепромысл. газ |
4,0 |
14,0 |
10,0 |
Оксид углерода |
12,5 |
75,0 |
62,5 |
Природный газ |
5,0 |
15,0 |
10,0 |
Пропан |
2,0 |
9,5 |
7,5 |
Пропилен |
2,2 |
9,7 |
7,5 |
Этан |
3,0 |
14,0 |
11,0 |
Этилен |
3,0 |
33,3 |
30,3 |
1.2. Законы идеальных газов. Области их применения
Идеальными газами принято считать газы, подчиняющиеся уравнению Клапейрона (). Одновременно под идеальными подразумеваются газы, в которых отсутствуют силы межмолекулярного взаимодействия, а объем самих молекул равен нулю. В настоящее время можно утверждать, что ни один из реальных газов не подчиняется этим газовым законам. Тем не менее эти специфические газовые законы достаточно широко используются в технических расчетах. Эти законы просты и достаточно хорошо характеризуют поведение реальных газов при невысоких давлениях и не очень низких температурах, вдали от областей насыщения и критических точек вещества. Наибольшее практическое распространение получили законы Бойля-Мариотта, Гей-Люссака, Авогадро и на их основе полученное уравнение Клапейрона-Менделеева.
Закон Бойля-Мариотга утверждает, что при постоянной температуре (= const) произведение абсолютного давления и удельного объема идеального газа сохраняет постоянную величину (= const), т.е. произведение абсолютного давления и удельного объема зависит только от температуры. Откуда при = const имеем:
. (1.27)
Закон Гей-Люссака утверждает, что при постоянном давлении (= const) объем идеального газа изменяется прямо пропорционально повышению температуры:
, (1.28)
где - удельный объем газа при температуре °С и давлении - удельный объем газа при температуре = 0 °С и том же давлении ; - температурный коэффициент объемного расширения идеальных газов при 0 °С, сохраняющий одно и то же значение при всех давлениях и одинаковый для всех идеальных газов:
. (1.29)
Таким образом, содержание закона Гей-Люссака сводится к следующему утверждению: объемное расширение идеальных газов при изменении температуры и при = const имеет линейный характер, а температурный коэффициент объемного расширения является универсальной постоянной идеальных газов.
Сопоставление законов Бойля-Мариотта и Гей-Люссака приводит к уравнению состояния идеальных газов:
, (1.30)
где - удельный объем газа; - абсолютное давление газа; - удельная газовая постоянная идеального газа; - абсолютная температура идеального газа:
. (1.31)
Физический смысл удельной газовой постоянной - это удельная работа в процессе = const при изменении температуры на один градус.
Закон Авогадро утверждает, что объем одного моля идеального газа не зависит от природы газа и вполне определяется давлением и температурой вещества (). На этом основании утверждается, что объемы молей разных газов, взятых при одинаковых давлениях и температурах, равны между собой. Если - удельный объем газа, а - мольная масса, то объем моля (мольный объем) равен . При равных давлениях и температурах для разных газов имеем:
. (1.32)
Так как удельный мольный объем газа зависит в общем случае только от давления и температуры, то произведение в уравнении (1.32) - есть величина одинаковая для всех газов и поэтому называется универсальной газовой постоянной:
, Дж/кмоль·К. (1.33)
Из уравнения (1.33) следует, что удельные газовые постоянные отдельных газов определяются через их мольные массы. Например, для азота () удельная газовая постоянная будет
= 8314/28 = 297 Дж/(кг·К). (1.34)
Для кг газа с учетом того, что , уравнение Клапейрона записывается в виде:
, (1.35)
где - количество вещества в молях . Для 1 кмоля газа:
. (1.36)
Последнее уравнение, полученное русским ученым Д.И. Менделеевым, часто называют уравнением Клапейрона-Менделеева.
Значение мольного объема идеальных газов в нормальных физических условиях (= 0 °С и = 101,1 кПа) составит:
= 22,4 м/кмоль. (1.37)
Уравнение состояния реальных газов часто записывают на основе уравнения Клапейрона с введением в него поправки , учитывающей отклонение реального газа от идеального
, (1.38)
где - коэффициент сжимаемости, определяемый по специальным номограммам или из соответствующих таблиц. На рис. 1.1 приведена номограмма для определения численных значений величины природного газа в зависимости от давления , относительной плотности газа по воздуху и его температуры . В научной литературе коэффициент сжимаемости обычно определяется в зависимости от так называемых приведенных параметров (давление и температура) газа:
; , (1.39)
где , и - соответственно приведенное, абсолютное и критическое давление газа; , и - соответственно приведенная, абсолютная и критическая температура газа.

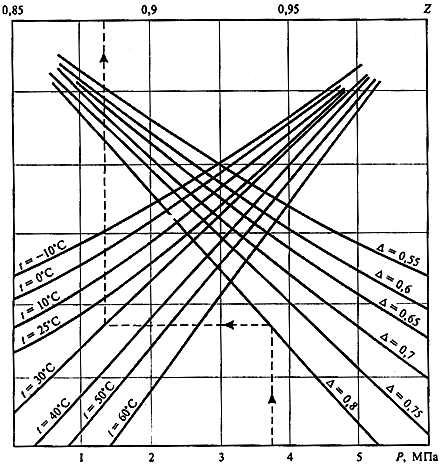

Рис. 1.1. Номограмма расчёта в зависимости от , ,
Критическим давлением называется такое давление, при котором и выше которого никаким повышением температуры жидкость уже не может быть превращена в пар.
Критической температурой называется такая температура, при которой и выше которой ни при каком повышении давления нельзя сконденсировать пар.
Численные значения критических параметров для некоторых газов приведены в табл. 1.5.
Таблица 1.5
