Варіант 18

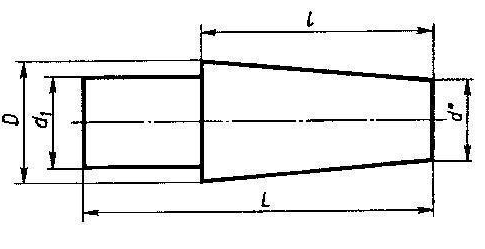

1. а) б)
в)
L |
l |
D |
d1 |
Конусність |
125 |
100 |
40 |
14 |
1:5 |
2. 3.
4. 5.
6. 7.
8.
9. Висота правильної тригранної призми з наскрізним чотиригранним призматичним отвором вздовж вертикальної вісі – 110 мм. Задня грань призми паралельна фронтальній площині. Діаметр кола, описаного навколо трикутника основи, - 100 мм. Основа призматичного отвору – квадрат, діагоналі якого співпадають з осями симетрії та дорівнюють 40 мм.
На бічній поверхні призми знаходиться наскрізний циліндричний отвір, вісь якого розташована на половині висоти призми перпендикулярно до фронтальної площини. Діаметр отвору – 40 мм.
10.
Болтове з’єднання | |||
Номер варіанту |
d |
n |
k |
18 |
16 |
25 |
50 |
Шпилькове з’єднання | |||
Номер варіанту |
d |
n |
k |
18 |
30 |
30 |
70 |
Конструктивні розміри труб та з’єднуючих частин
Різьба трубна,G |
dB |
d3 |
do |
d1 |
L |
D |
B |
B1 |
h |
c |
D1 |
H |
2 |
50 |
59,61 |
59,61 |
56,69 |
47 |
69,5 |
5 |
3 |
3,5 |
4 |
86,5 |
13 |
12.
№ шва |
ГОСТ |
Спосіб зварювання |
Вид з’єднання |
Катет шва |
Характер шва |
Примітки |
1 |
8713-79 |
АФ |
таврове – Т2 |
3 |
без переривчастий |
по замкненій лінії |
2 |
14771-76 |
ИН |
внапусток – Н3 |
6 |
l=3, s=6 |
ланцюговий |
3 |
15164-78 |
ШЕ |
стикове – С24 |
- |
без переривчастий |
|
4 |
8713-79 |
ПФ |
таврове – Т3 |
4 |
l=6, s=10 |
шаховий |
5 |
5264-80 |
РЕ |
кутове – У5 |
5 |
без переривчастий |
|
Варіант 19
1. а) б)
в)
L |
l |
D |
d1 |
Конусність |
110 |
75 |
50 |
20 |
1:3 |
2. 3.
4. 5.
6. 7.
8.
9. Висота прямого кругового циліндра з наскрізним циліндричним отвором вздовж вертикальної вісі – 110 мм. Діаметр основи – 90 мм, товщина стінок – 15 мм.
На бічній поверхні циліндра симетрично відносно осі знаходиться чотиригранний призматичний відросток, вісь якого розташована на половині висоти циліндра з видимої сторони перпендикулярно до фронтальної площини. Довжина відростка від осі циліндра – 60 мм. Більша грань призматичного відростка паралельна профільній площині, менша – горизонтальній. Розміри сторін основи призми: більша – 50 мм, менша – 40 мм. У відростку знаходиться циліндричний отвір діаметром 30 мм, який доходить до внутрішнього отвору циліндра.
10.
Болтове з’єднання | |||
Номер варіанту |
d |
n |
k |
19 |
24 |
16 |
40 |
Шпилькове з’єднання | |||
Номер варіанту |
d |
n |
k |
19 |
20 |
32 |
56 |
Конструктивні розміри труб та з’єднуючих частин
Різьба трубна,G |
dB |
d3 |
do |
d1 |
L |
D |
B |
B1 |
h |
c |
D1 |
H |
1/2 |
15 |
20,96 |
20,96 |
18,63 |
27 |
26,9 |
3,5 |
2 |
2 |
1,5 |
30,2 |
8 |
12.
№ шва |
ГОСТ |
Спосіб зварювання |
Вид з’єднання |
Катет шва |
Характер шва |
Примітки |
1 |
5264-80 |
РЕ |
таврове – Т3 |
4 |
l=12, s=22 |
ланцюговий |
2 |
15164-78 |
ШЕ |
внапусток – Н4 |
7 |
без переривчастий |
по замкненій лінії |
3 |
14771-76 |
УП |
стикове – С2 |
- |
без переривчастий |
|
4 |
5264-80 |
РЕ |
таврове – Т4 |
3 |
l=5, s=12 |
шаховий |
5 |
8713-79 |
ПФ |
кутове – У6 |
6 |
без переривчастий |
|
