Руководство по применению		Модель 3051
Декабрь 2002	Версия ЕА
00809-0107-4001,

АТТЕСТАЦИОННЫЕ ЧЕРТЕЖИ

Чертежи для установки согласно Factory Mutual 03031-1019

АТТЕСТАЦИЯ СИСТЕМ В СБОРЕ ДЛЯ МОДЕЛЕЙ

3051C	3001C
3051L	3001CL
3051P	3001CH
3051H	3001S
3051CA	3001SL
3051T	3001SH

КОД ВЫХОДА А (4 – 20 мА, HART), ИСКРОБЕЗОПАСНОСТЬ – СМ. ЛИСТЫ 2 – 4

КОД ВЫХОДА М (МАЛАЯ МОЩНОСТЬ), ИСКРОБЕЗОПАСНОСТЬ – СМ. ЛИСТЫ 5 – 6 КОД ВЫХОДА F/W (FIELDBUS), ИСКРОБЕЗОПАСНОСТЬ – СМ. ЛИСТЫ 7 – 11

ВСЕ КОДЫ ВЫХОДОВ, НЕВОСПЛАМЕНЯЕМОСТЬ – СМ. ЛИСТ 12

ПЕРЕЧИСЛЕННЫЕ ВЫШЕ ДАТЧИКИ ФИРМЫ ROSEMOUNT ИМЕЮТ АТТЕСТАЦИЮ ИСКРОБЕЗОПАСНОСТИ F.M. (FACTORY MUTUAL), ЕСЛИ ОНИ ИСПОЛЬЗУЮТСЯ

ВМЕСТЕ С АТТЕСТОВАННЫМИ F.M. БАРЬЕРАМИ, КОТОРЫЕ СООТВЕТСТВУЮТ ПАРАМЕТРАМ СИСТЕМ В СБОРЕ, ПЕРЕЧИСЛЕННЫМИ В CLASS I, II И III, DIVISION 1, С

УКАЗАНИЕМ GROUPS, ТЕМПЕРАТУРНЫЙ КОД T4. КРОМЕ ТОГО, ПОЛЕВОЙ ИНДИКАТОР СИГНАЛА ROSEMOUNT 751 СЕРТИФИЦИРОВАН ПО F.M. СТАНДАРТУ КАК

ИСКРОБЕЗОПАСНОЕ ИЗДЕЛИЕ, ЕСЛИ ОН ПРИСОЕДИНЕН К ПЕРЕЧИСЛЕННЫМ ВЫШЕ ДАТЧИКАМ ROSEMOUNT И СЕРТИФИЦИРОВАННЫМ ПО F.M. СТАНДАРТУ БАРЬЕРАМ, КОТОРЫЕ УДОВЛЕТВОРЯЮТ ПАРАМЕТРАМ CLASS I, II И III, DIVISION 1, С УКАЗАНИЕМ

GROUPS, ТЕМП. КОД Т4.

ДЛЯ ГАРАНТИИ ИСКРОБЕЗОПАСНОСТИ СИСТЕМЫ ДАТЧИК И БАРЬЕР ДОЛЖНЫ БЫТЬ ЭЛЕКТРИЧЕСКИ СОЕДИНЕНЫ В СООТВЕТСТВИИ С ИНСТРУКЦИЯМИ ИЗГОТОВИТЕЛЯ БАРЬЕРА ПО МОНТАЖУ В ПОЛЕВЫХ УСЛОВИЯХ, А ТАКЖЕ В СООТВЕТСТВИИ С ПРИМЕНИМОЙ СХЕМОЙ.

B-9

Модель 3051	Руководство по применению
Модель 3051	00809-0107-4001, Версия ЕА
	Декабрь 2002

Isc (АМПЕРЫ)

ПАРАМЕТРЫ БАРЬЕРОВ (ПРИМЕНИМЫ К ВЫХОДАМ С КОДОМ А И М) Pmax = 1 Вт

0,165 А

0,160 А (ВАРИАНТ Т1)

ДАТЧИКИМАЛОЙ
	МОЩНОСТИ	40

Voc (ВОЛЬТЫ)

B-10

Руководство по применению		Модель 3051
Декабрь 2002	Версия ЕА
00809-0107-4001,

ЭЛЕКТРИЧЕСКАЯ СХЕМА 1 ОДИН БАРЬЕР ИЛИ КОНВЕРТЕР (ОДНОИЛИ ДВУХКАНАЛЬНЫЙ)

ОПАСНАЯ ЗОНА	БЕЗОПАСНАЯ ЗОНА
	БАРЬЕР ИЛИ	ИСТОЧНИК
	КОНВЕРТЕР	ПИТАНИЯ

ДО ЧЕТЫРЕХ ИНДИКАТОРОВ МОДЕЛИ 751 МОГУТ БЫТЬ СОЕДИНЕНЫ ПОСЛЕДОВАТЕЛЬНО С УКАЗАННЫМИ ВЫШЕ ДАТЧИКАМИ И МОГУТ РАСПОЛАГАТЬСЯ КАК В ОПАСНОЙ, ТАК И В БЕЗОПАСНОЙ ЗОНАХ.

КОД ВЫХОДА А

ДЛЯ МОДЕЛЕЙ: 3051С, L, P, H, T, CA 3001C, CL, CH, S, SL, SH

ЭЛЕКТРИЧЕСКАЯ СХЕМА 2 БАРЬЕРЫ ПИТАНИЯ И ВОЗВРАТА

(МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ТОЛЬКО С БАРЬЕРАМИ, АТТЕСТОВАННЫМИ В ТАКОЙ КОНФИГУРАЦИИ)

ОПАСНАЯ ЗОНА	БЕЗОПАСНАЯ ЗОНА
	БАРЬЕР
	ПИТАНИЯ
	ИСТОЧНИК
	ПИТАНИЯ
	БАРЬЕР
	ВОЗВРАТА
КОД ВЫХОДА А
ДЛЯ МОДЕЛЕЙ:
3051С, L, P, H, T, CA	ДО ЧЕТЫРЕХ ИНДИКАТОРОВ МОДЕЛИ 751
3001C, CL, CH, S, SL, SH	МОГУТ БЫТЬ СОЕДИНЕНЫ
	ПОСЛЕДОВАТЕЛЬНО С УКАЗАННЫМИ
	ВЫШЕ ДАТЧИКАМИ И МОГУТ
	РАСПОЛАГАТЬСЯ КАК В ОПАСНОЙ, ТАК И
	В БЕЗОПАСНОЙ ЗОНАХ.

B-11

Модель 3051	Руководство по применению
Модель 3051	00809-0107-4001, Версия ЕА
	Декабрь 2002

КОНЦЕПЦИЯ АТТЕСТАЦИИ ПРИБОРА В СБОРЕ КОНЦЕПЦИЯ АТТЕСТАЦИИ ПРИБОРА В СБОРЕ ДОПУСКАЕТ СОЕДИНЕНИЕ МЕЖДУ СОБОЙ ИСКРОБЕЗОПАСНОЙ

АППАРАТУРЫ С ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ, НЕ ОБЯЗАТЕЛЬНО ИСПЫТАННЫМИ В НЕОБХОДИМОЙ КОМБИНАЦИИ КАК ЦЕЛОСТНАЯ СИСТЕМА. АТТЕСТОВАННЫЕ ЗНАЧЕНИЯ МАКСИМУМА НАПРЯЖЕНИЯ В РАЗОРВАННОЙ ЦЕПИ (Voc ИЛИ Vt), МАКСИМАЛЬНЫЙ ТОК КОРОТКОГО ЗАМЫКАНИЯ (Isc ИЛИ It) И МАКСИМАЛЬНАЯ ВЫХОДНАЯ МОЩНОСТЬ (Voc×Isc/4) ИЛИ (Vt×It/4) ДЛЯ ПРИСОЕДИНЕННЫХ УСТРОЙСТВ ДОЛЖНЫ БЫТЬ МЕНЬШЕ ИЛИ

РАВНЫ МАКСИМАЛЬНОМУ БЕЗОПАСНОМУ ВХОДНОМУ НАПРЯЖЕНИЮ (Vmax), МАКСИМАЛЬНОМУ БЕЗОПАСНОМУ ВХОДНОМУ ТОКУ (Imax) И МАКСИМАЛЬНОЙ БЕЗОПАСНОЙ ВХОДНОЙ МОЩНОСТИ (Pmax) ИСКРОБЕЗОПАСНОГО УСТРОЙСТВА. КРОМЕ ТОГО, СЕРТИФИЦИРОВАННЫЙ МАКСИМУМ ДОПУСТИМОЙ ПОДСОЕДИНЕННОЙ ЕМКОСТИ (Ca) ПОДСОЕДИНЯЕМОЙ АППАРАТУРЫ ДОЛЖЕН БЫТЬ БОЛЬШЕ, ЧЕМ СУММА ЕМКОСТИ СОЕДИНИТЕЛЬНОГО КАБЕЛЯ И НЕЗАЩИЩЕННОЙ ВНУТРЕННЕЙ ЕМКОСТИ (Ci) ИСКРОБЕЗОПАСНОЙ АППАРАТУРЫ, А СЕРТИФИЦИРОВАННЫЙ МАКСИМУМ ДОПУСТИМОЙ ПОДСОЕДИНЕННОЙ ИНДУКТИВНОСТИ (La) ПОДСОЕДИНЯЕМОЙ АППАРАТУРЫ ДОЛЖЕН БЫТЬ БОЛЬШЕ, ЧЕМ СУММА ИНДУКТИВНОСТИ СОЕДИНИТЕЛЬНОГО КАБЕЛЯ И НЕЗАЩИЩЕННОЙ ВНУТРЕННЕЙ ИНДУКТИВНОСТИ (Li) ИСКРОБЕЗОПАСНОЙ АППАРАТУРЫ.

ПРИМЕЧАНИЕ: ПЕРЕЧИСЛЕННЫЕ ПАРАМЕТРЫ СБОРКИ ПРИМЕНИМЫ ТОЛЬКО ПРИ ПРИСОЕДИНЕНИИ АППАРАТУРЫ С ЛИНЕЙНЫМ ВЫХОДОМ

КОД ВЫХОДА А

CLASS I, DIVISION 1, GROUPS А и В

Vmax = 40 В	Vt ИЛИ VOC МЕНЬШЕ ИЛИ РАВНО 40 В
Imax = 165 мА	It ИЛИ ISC МЕНЬШЕ ИЛИ РАВНО 165 мА
Pmax = 1 Вт	(Vt×It/4) ИЛИ (VOC×ISC/4) МЕНЬШЕ ИЛИ РАВНО 1,0 Вт
Ci = 0,01 мкФ	CA БОЛЬШЕ 0,01 мкФ
Li = 10 мкГн	LA БОЛЬШЕ 10 мкГн
* ДЛЯ ВАРИАНТА Т1:
Imax = 160 мА	It ИЛИ ISC МЕНЬШЕ ИЛИ РАВНО 160 мА
Li = 1,05 мГн	LA БОЛЬШЕ 1,05 мГн
CLASS I, DIVISION 1, GROUPS C и D
Vmax = 40 В	Vt ИЛИ VOC МЕНЬШЕ ИЛИ РАВНО 40 В
Imax = 225 мА	It ИЛИ ISC МЕНЬШЕ ИЛИ РАВНО 225 мА
Pmax = 1,0 Вт	(Vt×It/4) ИЛИ (VOC×ISC/4) МЕНЬШЕ ИЛИ РАВНО 1,0 Вт
Ci = 0,01 мкФ	CA БОЛЬШЕ 0,01 мкФ
Li = 10 мкГн	LA БОЛЬШЕ 10 мкГн
* ДЛЯ ВАРИАНТА Т1:
Li = 1,05 мГн	LA БОЛЬШЕ 1,05 мГн

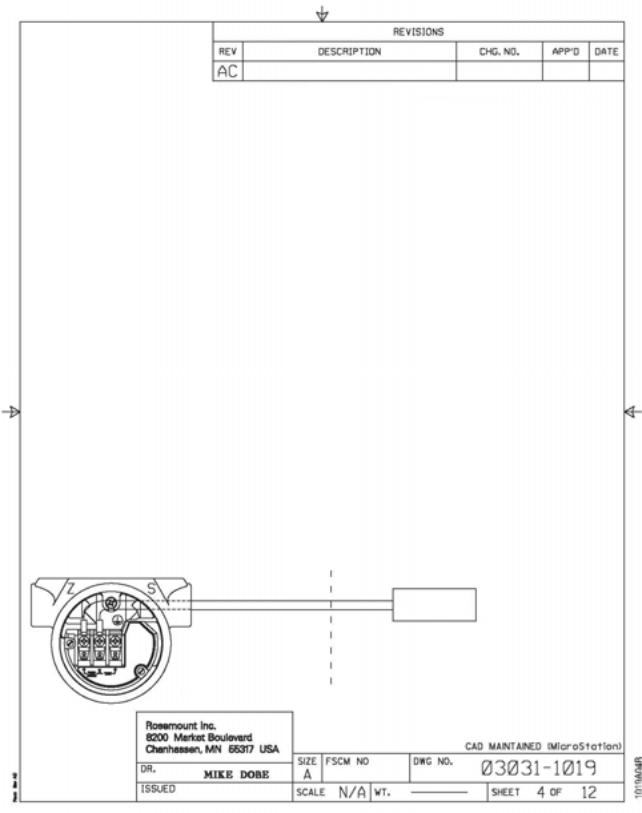

ОПАСНАЯ ЗОНА

КОД ВЫХОДА А

ДЛЯ МОДЕЛЕЙ: 3051С, L, P, H, T, CA 3001C, CL, CH, S, SL, SH

БЕЗОПАСНАЯ ЗОНА

ПОДСОЕДИН. АППАРАТУРА

(СМ. ЛИСТ 3)

B-12

Руководство по применению		Модель 3051
Декабрь 2002	Версия ЕА
00809-0107-4001,

КОД ВЫХОДА М
CLASS I, DIVISION 1, GROUPS А и В
Vmax = 30 В	Vt ИЛИ VOC МЕНЬШЕ ИЛИ РАВНО 30 В
Imax = 165 мА	It ИЛИ ISC МЕНЬШЕ ИЛИ РАВНО 165 мА
Pmax = 1,0 Вт	(Vt×It/4) ИЛИ (VOC×ISC/4) МЕНЬШЕ ИЛИ РАВНО 1,0 Вт
Ci = 0,042 мкФ	CA БОЛЬШЕ 0,042 мкФ
Li = 10 мкГн	LA БОЛЬШЕ 10 мкГн
* ДЛЯ ВАРИАНТА Т1:
Li = 0,75 мГн	LA БОЛЬШЕ 0,75 мГн
CLASS I, DIVISION 1, GROUPS C и D
Vmax = 30 В	Vt ИЛИ VOC МЕНЬШЕ ИЛИ РАВНО 30 В
Imax = 225 мА	It ИЛИ ISC МЕНЬШЕ ИЛИ РАВНО 225 мА
Pmax = 1,0 Вт	(Vt×It/4) ИЛИ (VOC×ISC/4) МЕНЬШЕ ИЛИ РАВНО 1,0 Вт
Ci = 0,042 мкФ	CA БОЛЬШЕ 0,042 мкФ
Li = 10 мкГн	LA БОЛЬШЕ 10 мкГн
* ДЛЯ ВАРИАНТА Т1:
Li = 0,75 мГн	LA БОЛЬШЕ 0,75 мГн
ОПАСНАЯ ЗОНА		БЕЗОПАСНАЯ ЗОНА
		ПОДСОЕДИН.
		АППАРАТУРА

КОД ВЫХОДА А

ДЛЯ МОДЕЛЕЙ: 3051C 3051H 3051L 3051CA 3051P 3051T

B-13

Модель 3051	Руководство по применению
Модель 3051	00809-0107-4001, Версия ЕА
	Декабрь 2002

ЭЛЕКТРИЧЕСКАЯ СХЕМА 3 ОДИН ДВУХКАНАЛЬНЫЙ БАРЬЕР

ОПАСНАЯ ЗОНА

БЕЗОПАСНАЯ ЗОНА

ИСТОЧНИК

ПИТАНИЯ

КОД ВЫХОДА М

ДЛЯ МОДЕЛЕЙ: 3051C 3051H 3051L 3051CA 3051P 3051T

ЭЛЕКТРИЧЕСКАЯ СХЕМА 4 ДВА ОДНОКАНАЛЬНЫХ ОДИН БАРЬЕРА

(МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ТОЛЬКО С БАРЬЕРАМИ, АТТЕСТОВАННЫМИ В ТАКОЙ КОНФИГУРАЦИИ)

ОПАСНАЯ ЗОНА

БЕЗОПАСНАЯ ЗОНА

ИСТОЧНИК

ПИТАНИЯ

КОД ВЫХОДА М

ДЛЯ МОДЕЛЕЙ: 3051C 3051H 3051L 3051CA 3051P 3051T

АЦП

B-14

Руководство по применению		Модель 3051
Декабрь 2002	Версия ЕА
00809-0107-4001,

МОДЕЛЬ 3051 С ПРОТОКОЛОМ FIELDBUS FOUNDATION ИЛИ PROFIBUS.

(КОД ВЫХОДА F ИЛИ W)

ПАРАМЕТРЫ БАРЬЕРОВ (ПРИМЕНИМЫ К ВЫХОДАМ С КОДОМ F ИЛИ W) Pmax = 1 Вт

Isc (АМПЕРЫ)

V MAX

Voc (ВОЛЬТЫ)

B-15

Модель 3051	Руководство по применению
Модель 3051	00809-0107-4001, Версия ЕА
	Декабрь 2002

ЭЛЕКТРИЧЕСКАЯ СХЕМА 1 ОДИН БАРЬЕР ИЛИ КОНВЕРТЕР (ОДНОИЛИ ДВУХКАНАЛЬНЫЙ)

ОПАСНАЯ ЗОНА	БЕЗОПАСНАЯ ЗОНА
	БАРЬЕР ИЛИ	ИСТОЧНИК
	КОНВЕРТЕР	ПИТАНИЯ

КОД ВЫХОДА F ИЛИ W

ДЛЯ МОДЕЛЕЙ: 3051С, L, P, H, T, CA 3001C, CL, CH,

ЭЛЕКТРИЧЕСКАЯ СХЕМА 2 БАРЬЕРЫ ПИТАНИЯ И ВОЗВРАТА

(МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ТОЛЬКО С БАРЬЕРАМИ, АТТЕСТОВАННЫМИ В ТАКОЙ КОНФИГУРАЦИИ)

БЕЗОПАСНАЯ ЗОНА

ОПАСНАЯ ЗОНА

БАРЬЕР

ПИТАНИЯ

ИСТОЧНИК

ПИТАНИЯ

БАРЬЕР

ВОЗВРАТА

КОД ВЫХОДА F ИЛИ W

ДЛЯ МОДЕЛЕЙ: 3051С, L, P, H, T, CA 3001C, CL, CH

B-16

Руководство по применению		Модель 3051
Декабрь 2002	Версия ЕА
00809-0107-4001,

КОНЦЕПЦИЯ АТТЕСТАЦИИ ПРИБОРА В СБОРЕ КОНЦЕПЦИЯ АТТЕСТАЦИИ ПРИБОРА В СБОРЕ ДОПУСКАЕТ СОЕДИНЕНИЕ МЕЖДУ СОБОЙ

ИСКРОБЕЗОПАСНОЙ АППАРАТУРЫ С ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ, НЕ ОБЯЗАТЕЛЬНО ИСПЫТАННЫМИ В НЕОБХОДИМОЙ КОМБИНАЦИИ КАК ЦЕЛОСТНАЯ СИСТЕМА. АТТЕСТОВАННЫЕ ЗНАЧЕНИЯ МАКСИМУМА НАПРЯЖЕНИЯ В РАЗОРВАННОЙ ЦЕПИ (Voc ИЛИ Vt), МАКСИМАЛЬНЫЙ ТОК КОРОТКОГО ЗАМЫКАНИЯ (Isc ИЛИ It) И МАКСИМАЛЬНАЯ ВЫХОДНАЯ МОЩНОСТЬ (Voc×Isc/4) ИЛИ (Vt×It/4) ДЛЯ ПРИСОЕДИНЕННЫХ УСТРОЙСТВ ДОЛЖНЫ БЫТЬ МЕНЬШЕ ИЛИ РАВНЫ МАКСИМАЛЬНОМУ БЕЗОПАСНОМУ ВХОДНОМУ НАПРЯЖЕНИЮ (Vmax), МАКСИМАЛЬНОМУ БЕЗОПАСНОМУ ВХОДНОМУ ТОКУ (Imax) И МАКСИМАЛЬНОЙ БЕЗОПАСНОЙ ВХОДНОЙ МОЩНОСТИ (Pmax) ИСКРОБЕЗОПАСНОГО УСТРОЙСТВА. КРОМЕ ТОГО, СЕРТИФИЦИРОВАННЫЙ МАКСИМУМ ДОПУСТИМОЙ ПОДСОЕДИНЕННОЙ ЕМКОСТИ (Ca) ПОДСОЕДИНЯЕМОЙ АППАРАТУРЫ ДОЛЖЕН БЫТЬ БОЛЬШЕ, ЧЕМ СУММА ЕМКОСТИ СОЕДИНИТЕЛЬНОГО КАБЕЛЯ И НЕЗАЩИЩЕННОЙ ВНУТРЕННЕЙ ЕМКОСТИ (Ci) ИСКРОБЕЗОПАСНОЙ АППАРАТУРЫ, А СЕРТИФИЦИРОВАННЫЙ МАКСИМУМ ДОПУСТИМОЙ ПОДСОЕДИНЕННОЙ ИНДУКТИВНОСТИ (La) ПОДСОЕДИНЯЕМОЙ АППАРАТУРЫ ДОЛЖЕН БЫТЬ БОЛЬШЕ, ЧЕМ СУММА ИНДУКТИВНОСТИ СОЕДИНИТЕЛЬНОГО КАБЕЛЯ И НЕЗАЩИЩЕННОЙ ВНУТРЕННЕЙ ИНДУКТИВНОСТИ (Li) ИСКРОБЕЗОПАСНОЙ АППАРАТУРЫ.

КОД ВЫХОДА F ИЛИ W

CLASS I, DIVISION 1, GROUPS А,B,C и D
Vmax = 30 В	Vt ИЛИ VOC МЕНЬШЕ ИЛИ РАВНО 30 В
Imax = 300 мА	It ИЛИ ISC МЕНЬШЕ ИЛИ РАВНО 300 мА
Pmax = 1,3 Вт	(Vt×It/4) ИЛИ (VOC×ISC/4) МЕНЬШЕ ИЛИ РАВНО 1,3 Вт
Ci = 0 мкФ	CA БОЛЬШЕ 0 мкФ
Li = 0 мкГн	LA БОЛЬШЕ 0 мкГн

ОПАСНАЯ ЗОНА	БЕЗОПАСНАЯ ЗОНА
	ПОДСОЕДИН.
	АППАРАТУРА
КОД ВЫХОДА F	(СМ. ЛИСТ 3)
ДЛЯ МОДЕЛЕЙ:
3051С, L, P, H, T, CA
3001C, CL, CH

B-17

Модель 3051	Руководство по применению
Модель 3051	00809-0107-4001, Версия ЕА
	Декабрь 2002

КОНЦЕПЦИЯ АТТЕСТАЦИИ ПРИБОРА FISCO КОНЦЕПЦИЯ АТТЕСТАЦИИ ПРИБОРА FISCO ДОПУСКАЕТ СОЕДИНЕНИЕ МЕЖДУ СОБОЙ

ИСКРОБЕЗОПАСНОЙ АППАРАТУРЫ С ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ, НЕ ОБЯЗАТЕЛЬНО ИСПЫТАННЫМИ В ТАКОЙ КОМБИНАЦИИ. ПРИ ТАКОМ СОЕДИНЕНИИ ДОПУСТИМЫЕ НАПРЯЖЕНИЕ (U1

ИЛИ Vmax), ТОК (I1 ИЛИ Imax) И МОЩНОСТЬ (P1 ИЛИ Pmax), КОТОРЫЕ МОГУТ БЫТЬ ПОДАНЫ НА УСТРОЙСТВО БЕЗ НАРУШЕНИЯ ЕГО ИСКРОБЕЗОПАСНОСТИ, ВКЛЮЧАЯ УСЛОВИЯ КОРОТКОГО

ЗАМЫКАНИЯ, ДОЛЖНЫ БЫТЬ БОЛЬШЕ ИЛИ РАВНЫ УРОВНЯМ НАПРЯЖЕНИЯ (U0, Voc ИЛИ Vt), ТОКА (I0,Isc ИЛИ It) И МОЩНОСТИ (P0, ИЛИ Pmax), КОТОРЫЕ МОГУТ БЫТЬ ПОДАНЫ ПРИСОЕДИНЕННОЙ АППАРАТУРОЙ, УЧИТЫВАЯ УСЛОВИЯ КОРОТКОГО ЗАМЫКАНИЯ И ДРУГИЕ ВОЗМОЖНЫЕ ФАКТОРЫ. КРОМЕ ТОГО, НЕЗАЩИЩЕННАЯ ЕМКОСТЬ (C1) И ИНДУКТИВНОСТЬ (L1) КАЖДОГО УСТРОЙСТВА (ЗА ИСКЛЮЧЕНИЕМ КОНЕЧНОЙ НАГРУЗКИ) ПОДСОЕДИНЕННОГО К СИСТЕМЕ FIELDBUS ДОЛЖНЫ МЕНЬШЕ

ИЛИ РАВНЫ 5 нФ и 10 мкГн, СООТВЕТСТВЕННО.

НА КАЖДОМ УЧАСТКЕ СИСТЕМЫ FIELDBUS ДОПУСКАЕТСЯ ПОДКЛЮЧЕНИЕ ТОЛЬКО ОДНОГО АКТИВНОГО ПРИБОРА, ПИТАЮЩЕГО ЭЛЕКТРОЭНЕРГИЕЙ СИСТЕМУ. НАПРЯЖЕНИЕ ПОДСОЕДИНЕННОГО УСТРОЙСТВА U0 (ИЛИ Voc ИЛИ Vt) ДОЛЖНО НАХОДИТЬСЯ В ДИАПАЗОНЕ ОТ 14 В ДО 24 В ПОСТ. ТОКА. ВСЕ ДРУГОЕ ОБОРУДОВАНИЕ, ПОДСОЕДИНЕННОЕ К КАБЕЛЮ ШИНЫ, ДОЛЖНО БЫТЬ ПАССИВНЫМ (ОНО НЕ ДОЛЖНО ПОДАВАТЬ ЭНЕРГИЮ В СИСТЕМУ, ЗА ИСКЛЮЧЕНИЕМ ТОКА УТЕЧКИ 50 мкА НА КАЖДОЕ ПОДСОЕДИНЕННОЕ УСТРОЙСТВО). ДЛЯ УСТРОЙСТВ С ОТДЕЛЬНЫМ ИСТОЧНИКОМ ПИТАНИЯ ТРЕБУЕТСЯ ГАЛЬВАНИЧЕСКАЯ РАЗВЯЗКА, ЧТОБЫ ИСКРОБЕЗОПАСНАЯ ЦЕПЬ FIELDBUS ОСТАВАЛАСЬ ПАССИВНОЙ. ПАРАМЕТРЫ КАБЕЛЯ, ИСПОЛЬЗУЕМОГО ДЛЯ СОЕДИНЕНИЯ ПРИБОРОВ ДОЛЖНЫ НАХОДИТСЯ В СЛЕДУЮЩИХ ДИАПАЗОНАХ:

СОПРОТИВЛЕНИЕ КОНТУРА R′:	15…150 Ом/км
ИНДУКТИВНОСТЬ НА ЕДИНИЦУ ДЛИНЫ L′:	0,4…1 мГн/км
ЕМКОСТЬ НА ЕДИНИЦУ ДЛИНЫ С′:	80…200 Нф

С′ = С′ ЛИНИЯ/ЛИНИЯ + 0,5С′ ЛИНИЯ/ЭКРАН, ЕСЛИ ОБЕ ЛИНИИ ИЗОЛИРОВАНЫ ИЛИ С′ = С′ ЛИНИЯ/ЛИНИЯ + С′ ЛИНИЯ/ЭКРАН, ЕСЛИ ЭКРАН СОЕДИНЕН С ОДНОЙ ЛИНИЕЙ

ДЛИНА МАГИСТРАЛЬНОГО КАБЕЛЯ:	≤ 1000м
ДЛИНА КАБЕЛЯ ОТВЕТВЛЕНИЙ:	≤ 30 м
ДЛИНА СРАЩИВАНИЯ:	≤ 1м

СЕРТИФИЦИРОВАННЫЕ ПРОВЕРЕННАЯ КОНЕЧНАЯ НАГРУЗКА НА КОНЦЕ КАЖДОГО МАГИСТРАЛЬНОГО КАБЕЛЯ, ДОЛЖНА ИМЕТЬ СЛЕДУЮЩИЕ ПАРАМЕТРЫ:

R = 90…100 Ом

С = 2,2 мкФ

ДОПУСТИМАЯ КОНЕЧНАЯ НАГРУЗКА МОЖЕТ БЫТЬ УЖЕ ПОДКЛЮЧЕНА В ПРИСОЕДИНЕННОЙ АППАРАТУРЕ. С ТОЧКИ ЗРЕНИЯ ИСКРОБЕЗОПАСНОСТИ КОЛИЧЕСТВО ПОДСОЕДИНЕННЫХ К СЕГМЕНТУ ШИНЫ ПАССИВНЫХ УСТРОЙСТВ НЕ ОГРАНИЧИВАЕТСЯ. ПРИ ВЫПОЛНЕНИИ ПРИВЕДЕННЫХ ВЫШЕ ПРАВИЛ, ИНДУКТИВНОСТЬ И ЕСКОСТЬ КАБЕЛЯ НЕ ВЛИЯЮТ НА ИСКРОБЕЗОПАСНОСТЬ СИСТЕМЫ ВПЛОТЬ ДО ОБЩЕЙ ДЛИНЫ КАБЕЛЯ 1000 м (СУММАРНАЯ ДЛИНА МАГИСТРАЛЬНОГО КАБЕЛЯ И ОТВЕТВЛЕНИЙ).

ПРИМЕЧАНИЕ: ИСКРОБЕЗОПАСНОСТЬ – CLASS I, DIVISION 1, GROUPS А,B,C и D.

1.МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ ПРИ РАЗМЕЩЕНИИ В БЕЗОПАСНЫХ ЗОНАХ НЕ ДОЛЖНО ПРЕВЫШАТЬ 250 В.

2.ПРЕДУПРЕЖДЕНИЕ: ИСПОЛЬЗУЙТЕ ПРОВОДА ПИТАНИЯ, ДОПУСТИМАЯ ТЕМПЕРАТУРА ДЛЯ КОТОРЫХ НА 5°С ВЫШЕ ОКРУЖАЮЩЕЙ ТЕМПЕРАТУРЫ.

3.ПРЕДУПРЕЖДЕНИЕ: ЗАМЕНА КОМПОНЕНТОВ МОЖЕТ ПРИВЕСТИ К НАРУШЕНИЮ ИСКРОБЕЗОПАСНОСТИ.

B-18
