3.3.1.2 Теплотехнічний розрахунок безгорищного покриття будівлі
Конструкція безгорищного покриття: 1 – водоізоляційний килим (три шари руберойду на бітумній мастиці): λ1=0,17 Вт/(м К), S1=3,53 Вт/(м2К), δ1= 0,015м; 2 – вирівнюючий шар з цементно-піщаного розчину: δ2=0,02м, λ2=0,81 Вт/(м·К), S2=9,76 Вт/(м2·К); 3 – шар утеплювача з плит пінополістірольних екструзійних: λ3= 0,037 Вт/(м·К), S3= 0,40 Вт/( м2 ·К), δ3 = ?; 4 – пароізоляція з руберойду: λ4 = =0,17 Вт/(м·К), S4 = 3,53 Вт/( м2 ·К), δ4= 0,01 м; 5 – збірна залізобетонна плита: λ5=2,04 Вт/(м·К), S5=18,95 Вт/(м2·К), δ5=0,16м; 6 – внутрішня штукатурка з вапняно-піщаного розчину: δ6=0,01м, λ6 = 0,93 Вт/(м·К), S6 =11,09 Вт/(м2·К).
Виписується мінімально допустиме значення опору теплопередачі для зовнішньої стіни за додатком Б щодо третьої температурної зони для м. Одеси: Rq min = 2,6 (м2 ·К)/Вт. Розрахунок виконується за такою умовою:RΣпр ≥Rq min.
Величина опору теплопередачі безгорищного покриття, R∑,(м2·К)/Вт, визначається наступним чином:
R∑=1/в +R1+R2+R3+R4+R5+R6+1/з.
За умови. що Rqmin=R∑=1/в + R1 + R2+R3+R4+R5 + R6+1/з, з цього рівняння визначається товщина невідомого шару утеплювача в конструкції безгорищного покриття Х = 3, м:
За уніфікованими розмірами товщина утеплювача приймається в розмірі 0,1 м. Тоді підраховується дійсний термічний опір шару утеплювача:
R3 = 3 : 3 = 0,1: 0,037= 2,702 м2К/Вт

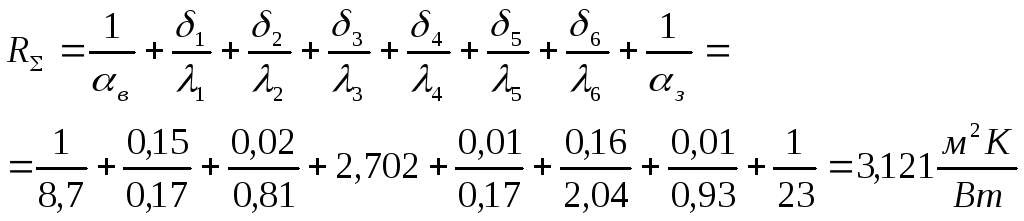

та опір теплопередачі безгорищного покриття:
Умова RΣпр ≥Rq min витримана:RΣ =3,121> Rq min =2,6.Підраховується коефіцієнт теплопередачі безгорищного покриття:
К=1:RΣ =1:3,121=0,320Вт/(м2К).
3.3.1.3 Теплотехнічний розрахунок перекриття над неопалювальним підвалом
Мінімально допустиме значення опору теплопередачі визначаємо за додатком Б для третьої температурної зони м. Одеси для п’ятиповерхової житлової будівлі: Rqmin =2,0 (м2 ·К)/Вт.
Обираємо за додатком Ж тип перекриття за умови, що RΣпр ≥Rq min. Конструкція перекриття буде наступною: дубовий паркет – 0,020 м; бетонна стяжка – 0,040 м; утеплювач - плитаSTROPROCKтовщиною 0,080 м; залізобетонна плита товщиною 0,12 м; штукатурка вапняно-піщана – 0,015 м.
Опір теплопередачі конструкції перекриття над неопалювальним підвалом складає RΣ =2,17 > Rq min =2,0.
Коефіцієнт теплопередачі також виписуємо з додатка Ж для підібраної конструкції складає К=0,46 Вт/(м2К).
3.3.1.4 Теплотехнічний розрахунок вікон будівлі
За додатком Б мінімально допустиме значення опору теплопередачі вікон визначаємо для третьої температурної зони м. Одеси: Rqmin =0,5(м2 ·К)/Вт.
Обираємо за додатком К тип заповнення світлових перерізів, орієнтуючись на умову RΣпр ≥Rq min. Для проекту приймаються вікна із склопакетів двокамерних з СПО з алюмінієвою рамкою («Інтерпром»,м. Київ) з опором теплопередачіRΣ = 0,51 (м2 ·К)/Вт > Rq min = =0,5 (м2 ·К)/Вт
Коефіцієнт теплопередачі виписуємо також з додатка К для підібраного типу вікна: К=1,961 Вт/(м2К).
