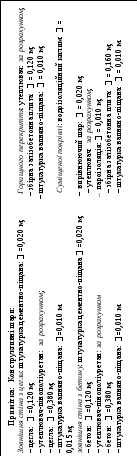

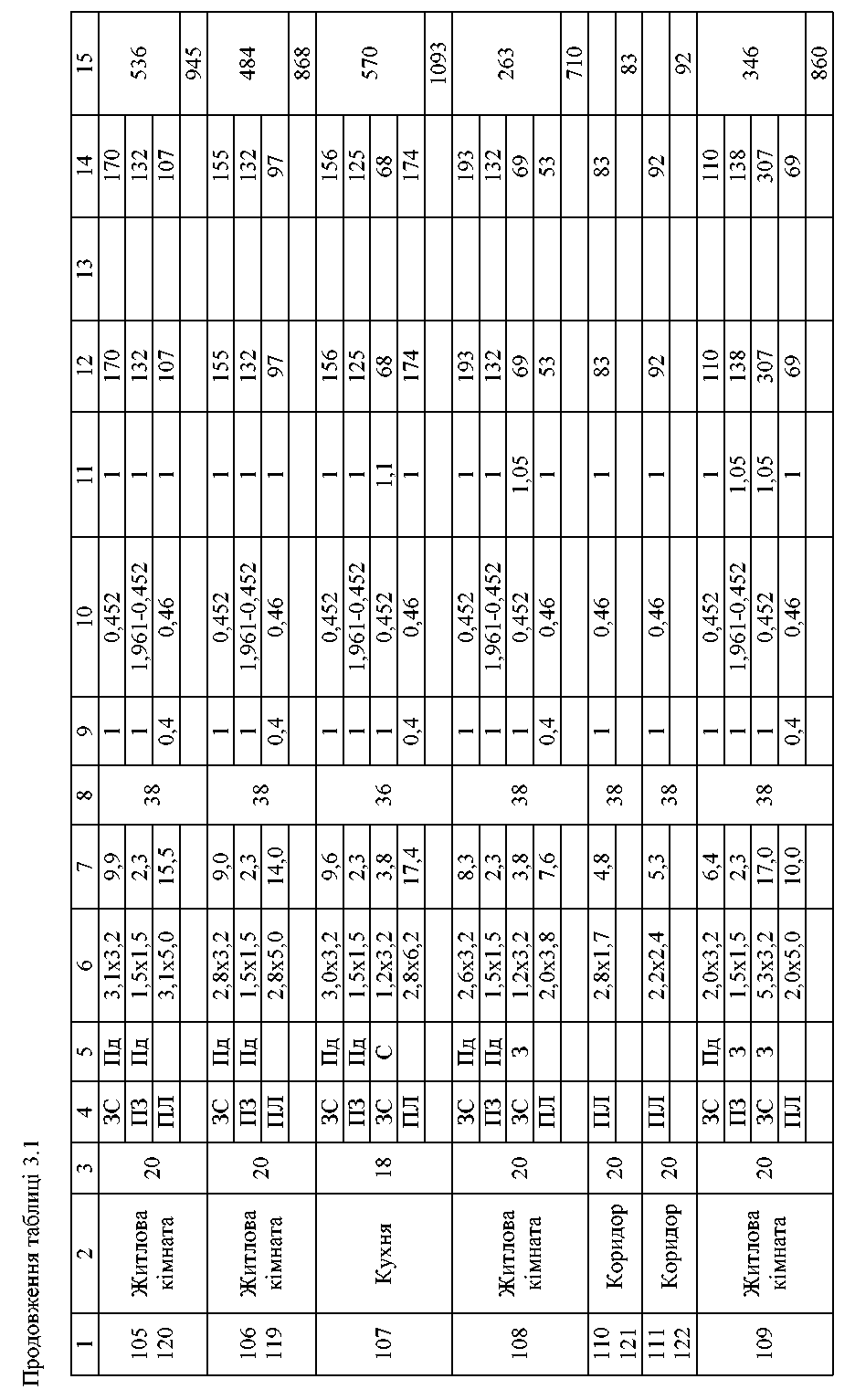

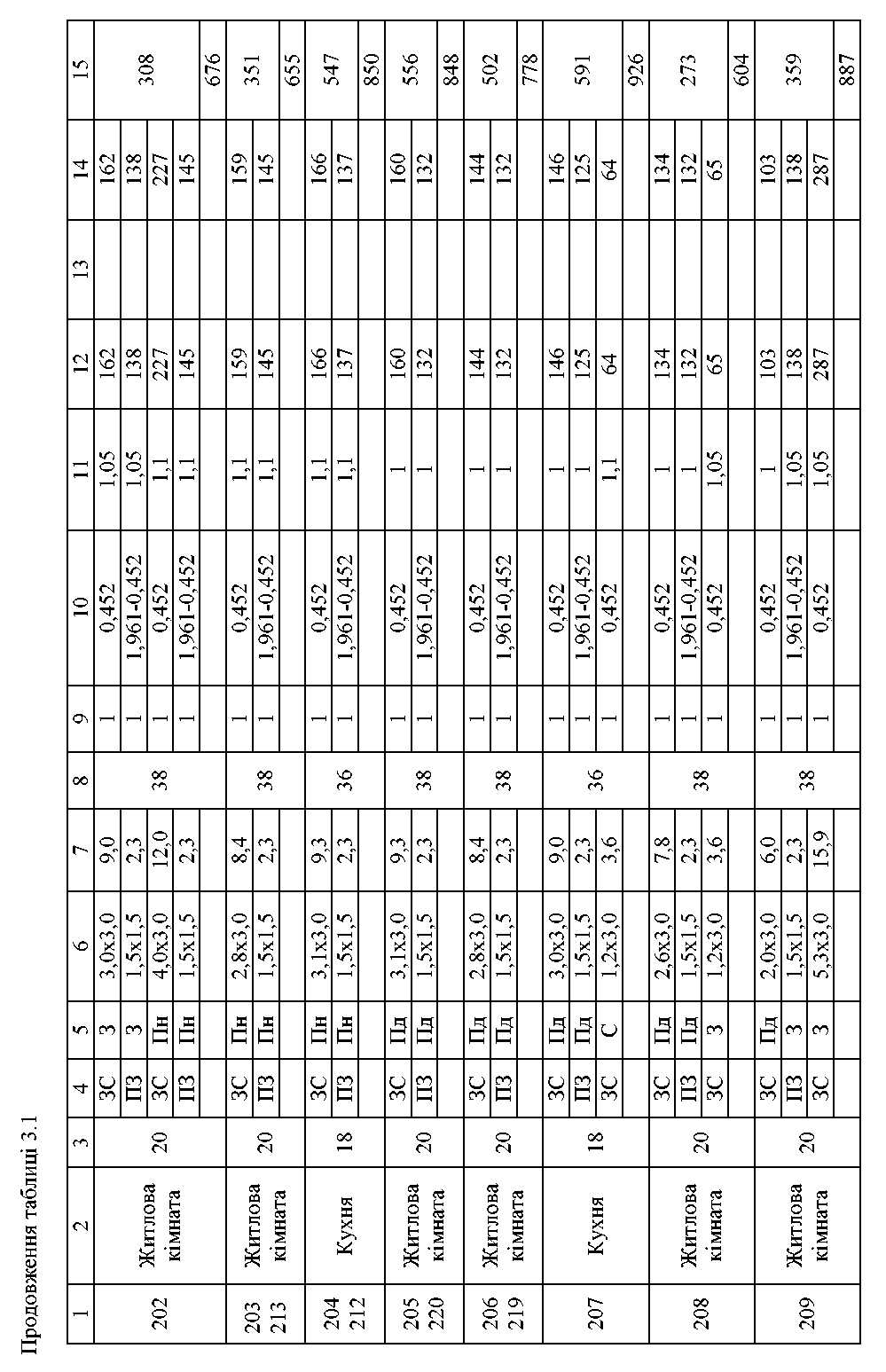

3.3.2 Опис прийнятої системи опалення
Система опалення будівлі повинна задовольняти санітарно-гігієнічним, економічним та естетичним вимогам. Вид системи опалення, тип опалювальних приладів приймаємо відповідно до завдання на проектування.
Під час проектування системи водяного опалення з місцевими опалювальними приладами передбачається однотрубна система опалення з нижньою розводкою магістралей.
Для приєднання системи опалення до зовнішніх теплових мереж передбачено улаштування теплового вводу. Тепловий ввід розміщується у підвалі будинку.
Опалювальні прилади розміщуємо переважно під вікнами та біля зовнішніх стін. У сходових клітинах опалювальні прилади розміщуємо біля вхідних дверей до сходової клітини.
Прокладання трубопроводів системи опалення передбачаємо відкритим. У кутових кімнатах стояки розміщуємо в кутах, які утворюються зовнішніми огороджувальними конструкціями.
За нижньої розводки для виведення повітря з системи опалення встановлюємо крани в верхніх пробках радіаторів верхніх поверхів.
В опалювальних приладах передбачається встановлення арматури, яка забезпечує монтажне та експлуатаційне регулювання. Для регулювання подавання теплоносія та відключення окремих кілець, гілок та стояків системи опалення передбачаємо запірно-регулюючу арматуру (засувки, вентилі, шарові крани).
Додаток а.2

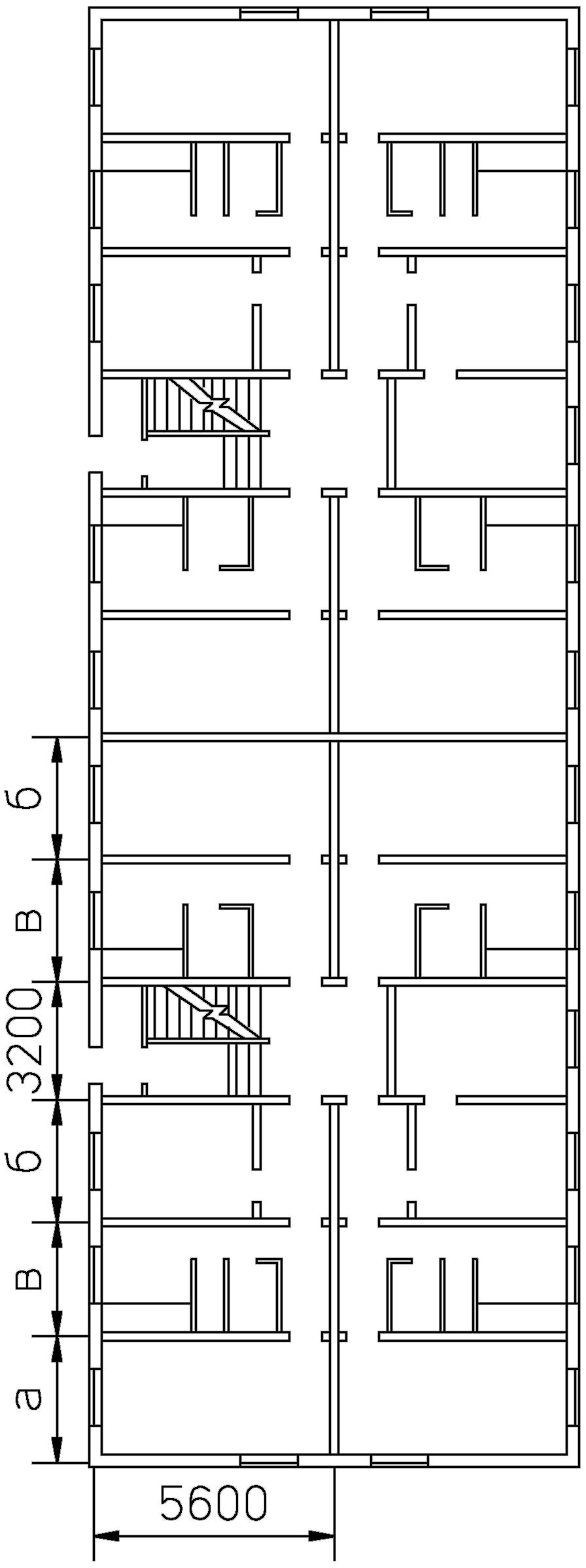

Рисунок А.2.1 - Варіанти планування будівель з 0-го по 1-й,
орієнтація поздовжньої осі будівлі: 0-й - Пд, 1-й - ПдЗ
Продовження додатка А.2
Рисунок А.2.2 - Варіанти планування будівель з 2-го по 3-й,
орієнтація подовжньої осі будівлі: 2-й - З, 3-й - ПнЗ
Продовження додатка А.2
Рисунок А.2.3 - Варіанти планування будівель з 4-го по 5-й,
орієнтація поздовжньої осі будівлі: 4-й - Пн, 5-й - ПнС
Продовження додатка А.2
Рисунок А.2.4 - Варіанти планування будівель з 6-го по 7-й,
орієнтація поздовжньої осі будівлі: 6-й - ПдС, 7-й- Пд
Продовження додатка А.2
Рисунок А.2.5 - Варіанти планування будівель - 8-й,
орієнтація поздовжньої осі будівлі - С
Продовження додатка А.2
Рисунок А.2.6 - Варіанти планування будівель - 9-й,
орієнтація поздовжньої осі будівлі: - ПдЗ
Додаток а.3 Обрання розмірів для проектування будівлі
Дві останні цифри шифру |
Будівельні розміри, м |
Висота поверху в чистоті, м |
Висота устя вентшахти над перекриттям горища, м | ||
а |
б |
в | |||
1 |
2 |
3 |
4 |
5 |
6 |
00, 25, 50, 75 |
4,5 |
3,5 |
3,0 |
2,5 |
2,5 |
01, 26, 51, 76 |
4,2 |
3,2 |
2,9 |
2,6 |
3,0 |
02, 27, 52, 77 |
4,8 |
3,0 |
2,8 |
2,7 |
2,6 |
03, 28, 52, 78 |
3,9 |
2,8 |
2,7 |
2,8 |
3,1 |
04, 29, 54, 79 |
3,6 |
3,5 |
2,6 |
2,9 |
2,7 |
05, 30, 55, 80 |
3,5 |
3,3 |
2,5 |
3,0 |
3,2 |
06, 31, 56, 81 |
4,5 |
3,1 |
3,0 |
2,5 |
2,8 |
07, 32, 57, 82 |
4,4 |
3,5 |
2,9 |
2,6 |
3,3 |
08, 33, 58, 83 |
4,2 |
3,2 |
2,8 |
2,7 |
2,9 |
09, 34, 59, 84 |
4,0 |
3,0 |
2,7 |
2,8 |
3,4 |
10, 35, 60, 85 |
3,9 |
2,8 |
2,6 |
2,9 |
3,0 |
11, 36, 61, 86 |
3,8 |
3,5 |
2,5 |
3,0 |
3,5 |
12, 37, 62, 87 |
4,5 |
3,3 |
3,0 |
2,5 |
2,5 |
13, 38, 62, 88 |
4,3 |
3,1 |
2,9 |
2,6 |
3,0 |
14, 39, 64, 89 |
4,1 |
3,4 |
2,8 |
2,7 |
2,6 |
15, 40, 65, 90 |
3,9 |
3,2 |
2,7 |
2,8 |
3,1 |
16, 41, 66, 91 |
3,7 |
3,6 |
2,6 |
2,9 |
2,7 |
17, 42, 67, 92 |
3,5 |
3,5 |
2,5 |
3,0 |
3,2 |
18, 43, 68, 93 |
4,0 |
3,0 |
3,0 |
2,5 |
2,8 |
19, 44, 69, 94 |
4,4 |
3,2 |
2,9 |
2,6 |
3,3 |
20, 45, 70, 95 |
4,2 |
3,4 |
2,8 |
2,7 |
2,9 |
21, 46, 71, 96 |
4,0 |
3,6 |
2,7 |
2,8 |
3,4 |
22, 47, 72, 97 |
3,9 |
2,7 |
2,6 |
2,9 |
3,0 |
23, 48, 72, 98 |
3,6 |
2,9 |
2,5 |
3,0 |
3,5 |
24, 49, 74, 99 |
4,0 |
3,3 |
3,0 |
2,6 |
4,0 |
