1.4 Интегрирующие rc-цепи.
Интегрирующей цепью называют четырёхполюсник, сигнал на выходе которого пропорционален интегралу от входного сигнала. В случае, когда входной и выходной сигналы выражаются в одинаковых единицах (например, в единицах напряжения), операцию, выполняемую интегрирующей цепью, можно записать в виде соотношения:
,
где К – коэффициент пропорциональности, имеющий разрядность с-1.

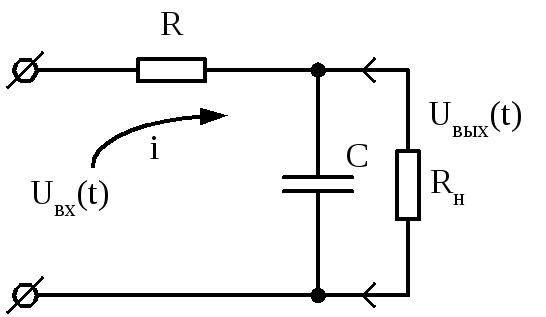

На рис.1.30 приведена принципиальная схема интегрирующей цепи. Пусть , что практически имеет место прицепи;
Рис. 1.30 - Принципиальная схема интегрирующей RC-цепи.
Интегрирующие цепи часто применяют для удлинения импульсов или для получения напряжения, изменяющегося по закону, близкому к линейному.
Для интегрирующей цепи:
,
значение тока в цепи .
Подставив значение тока в формулу , получим:
.
Для получения идеальной интегрирующей цепи необходимо, чтобы выполнялось условие , тогда получим:
.
Для того, чтобы обеспечить низкий коэффициент передачи цепи, т.е. (), необходимо обеспечить условие(см. рис.1.31).
Рис. 1.31
Угол наклона прямой на выходе интегрирующей цепи пропорционален амплитуде интегрируемого напряжения (импульса) и обратно пропорционален постоянной времени цепи .
Следовательно для того чтобы цепочка точно интегрировала необходимо выполнение следующих условий:
;
.
В период действия импульса ():
, значит.
В момент времени напряжение на выходе цепи будет:
.
Погрешности интегрирующей цепи:
На рис.1.32 показано выходное напряжение интегрирующей RC-цепи, где:
Реальное напряжение интегрирующей цепи .
Напряжение на выходе идеального интегратора;
Рис. 1.32
При цепочка работает практически без погрешности.
Определим максимальную погрешность, имеющую место в конце импульса.
;;
где - максимальное значение абсолютной и- относительной погрешности.
Значение погрешности при составит:
.
Возможно провести оценку погрешности в другом виде:
– для реального интегратора, а
– для идеального интегратора.
Тогда, .
Подставив значение , выраженное через, получим:
.
Упростив выражение, при выполнении условия , получим ориентировочное значение относительной погрешности интегрирующей цепи:. Если, то.
Недостатки интегрирующих RC-цепей:
если велико (сотни миллисекунд и более) то требуется получения больших постоянных времени (десятки секунд), что неконструктивно;
При больших значениях СиRцепи затрудняется её согласование с сопротивлением нагрузки, что увеличивает погрешность цепи.

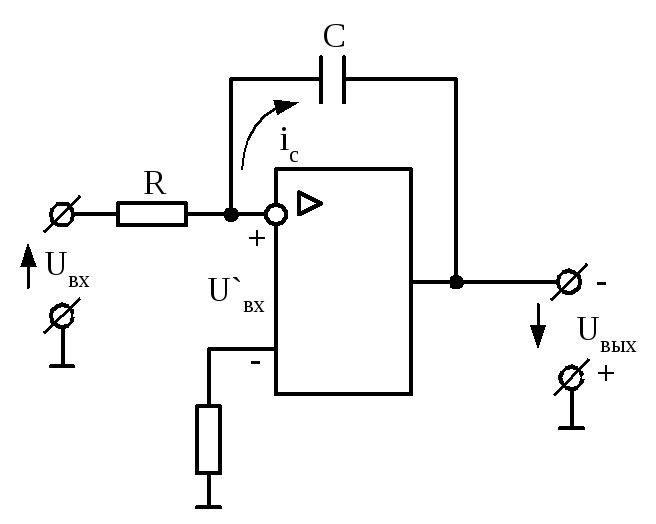

Втаких случаях целесообразно применять интеграторы на операционных усилителях (ОУ). Схема интегратора приведена на рис.1.33.
Рис. 1.34 - Принципиальная схема интегрирующей RC-цепи с применением ОУ
Для данной схемы, пренебрегая входным током ОУ в соответствие с I-м законом Кирхгофа для инвертирующего входа усилителя получим:
;
отсюда следует: + начальные условия;
Начальные условия на выходе усилителя можно задавать с помощью схемы установки нуля ОУ, а изменять постоянную времени интегрирования переключением конденсатора С.
