5.1 Мультивибраторы на потенциальных логических элементах.
Переходные процессы, определяющие частоту и период колебаний в мультивибраторах на транзисторах, операционных усилителях, логических элементах, аналогичны. Структурно они также строятся по схемам: 2 транзистора по схеме ОЭ или 2ЛЭ с отрицанием типов И-НЕ, ИЛИ-НЕ, включенных последовательно. Мультивибратор имеет два временно устойчивых состояния: один ЛЭ (микросхема) закрыт, другой — открыт и наоборот. Параметры времязадающих RC-цепей определяют частоту мультивибратора.
Мультивибраторы могут работать в следующих режимах:
автогенераторный;
ждущий;
режим синхронизации (работа мультивибратора синхронизирована внешним задающим генератором).
Для построения мультивибраторов на потенциально логических элементах могут использоваться элементы ИЛИ-НЕ, И-НЕ. Для многовходовых элементов неиспользуемые входы объединяют, однако при этом возрастает входная емкость и уменьшается входное сопротивление, либо подключают их для элемента И-НЕ на +Еп, для элемента ИЛИ-НЕ на -Еп (общую шину).
Принципиальная схема мультивибратора на элементах И-НЕ приведена на рис. 5.1. Время формирования импульса и паузы определяется постоянными времени заряда конденсаторов (), разряд происходит через ускоряющие диоды().
Рис. 5.1. Принципиальная схема мультивибратора на ПЛЭ «И-НЕ»
Рассмотрим цепь заряда конденсатора С1: С1 заряжается, когда элемент DD2 находится в состоянии логической «1», при этом элемент DD1 — в состоянии логического «0». Между выходным зажимом DD2 и его общей шиной элемент можно представить электрической моделью в виде источника э.д.с. (см. рис. 5.2.)

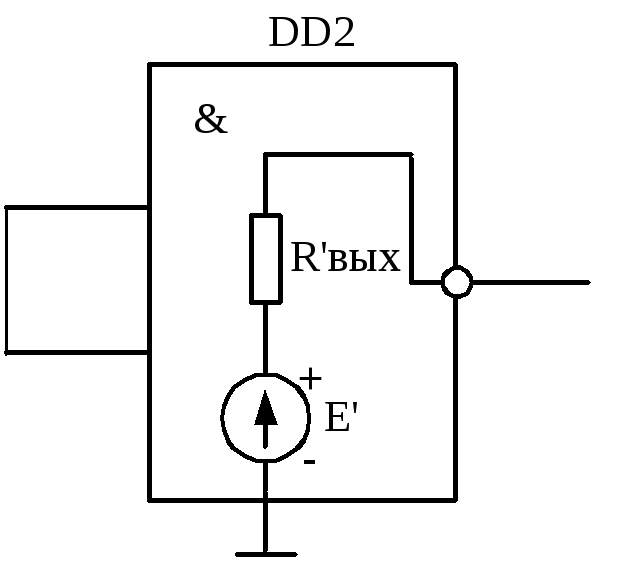

Рис.5.2. Модель элемента DD2 в состоянии логической «1»
Здесь Rвых— выходное сопротивление элемента в состоянии логической «1», Е —э.д.с. источника. Для серии К155 Е3,5 В, Rвых100600 Ом.
Цепь заряда конденсатора С1: от +Еп источника э.д.с. через выходное сопротивление элемента DD2 Rвых, конденсатор C1 и резистор R1 на — питания э.д.с. Е.
В момент переключения элемента DD2 в состояние «1», его выходное напряжение UвыхDD2=3,5В (для серии К155) будет приложено ко входу DD1, т.к. в момент коммутации UC1-=0, при этом выходное напряжение элемента DD2 UвыхDD1 падает до 0 В. В мультивибраторе имеет место 1-ое временно устойчивое состояние (DD2 в состоянии логической «1», DD1 – в «0»). По мере заряда конденсатора С1 напряжение на входе DD1 уменьшается и в определенный момент времени достигает порогового уровня Uпор (Uпор1,5В для серии К155), при котором DD1 переключается в состояние логической «1», что соответственно переводит элемент DD2 в состояние логического «0». При этом происходит переход схемы во 2-ое временно устойчивое состояние. В этом состоянии конденсатор С1 разряжается, а конденсатор С2 заряжается. Для цепи разряда С1 (элемент DD2 находится в состоянии логического нуля).
Между выходным зажимом DD2 и его общей шиной его можно представить следующей электрической моделью (см. рис. 5.3.)
Рис. 5.3. Модель элемента DD2 в состоянии логической «0»
Здесь Rвых— выходное сопротивление элемента в состоянии логического «0», Е —э.д.с. источника. Для серии К155 Е0,20,3 В, Rвых100 Ом.
При разряде конденсатора С1 источником э.д.с. в цепи является UС1 (UС1Е=3,5В). Цепь разряда конденсатора от +UС1 через Rвых, противо э.д.с. E и прямое сопротивление диода (R1>>rVD1 и они включены параллельно). Разряд конденсатора происходит быстро, ввиду малой постоянной времени разряда С1 - rVD1, поэтому момент следующего переключения определяется достижением UвхDD2=Uпор. Схема вновь переходит в 1-ое временно устойчивое состояние.
Осциллограммы работы мультивибратора приведены на рис. 5.4.
Расчет длительности импульса и паузы мультивибратора.
Длительность импульса мультивибратора на ПЛЭ рассчитывается по формуле:
Длительность паузы мультивибратора на ПЛЭ рассчитывается по формуле:
Для симметричной схемы R1=R2, C1=C2 и R>>R1вых, получим:
, при
Для обеспечения нормальной работы мультивибратора необходимо выполнить условие , что накладывает ограничения на верхний уровень величины резистораR. При этом (для серии К155) значениеR не должно превышать величины 11,3 кОм.
Существуют мультивибраторы в интегральном исполнении: 218ГФ1(2) — требует согласования уровня, К218ГФ1 — элемент нелинейной ОС, который обеспечивает мягкое возбуждение.
Рис. 5.4. Осциллограммы работы мультивибратора на ПЛЭ
