7.1 Общая характеристика и принципы построения глин.
7.2 Автоколебательные ГЛИН на транзисторах.
7.3 Ждущие ГЛИН на транзисторах.
7.4 ГЛИН на ОУПТ.
7.1 Общая характеристика и принципы построения ГЛИН.
Линейно изменяющимся напряжениемназывается напряжение, которое в течение некоторого времени изменяется по закону близкому к линейному, а затем быстро возвращается к первоначальному уровню. Напряжение, изменяющееся от меньшего уровня к большему, называется линейно возрастающим, а напряжение, изменяющееся от большего уровня к меньшему — линейно падающим. Такие напряжения также называют напряжениями пилообразной формы. На рис 7.1. приведен график линейно изменяющее напряжение, где:
— длительность прямого или рабочего хода;
— длительность обратного хода;
— длительность паузы;
— период колебаний;
—амплитуда напряжения.
Пилообразное напряжение также характеризуется частотой:
,
где

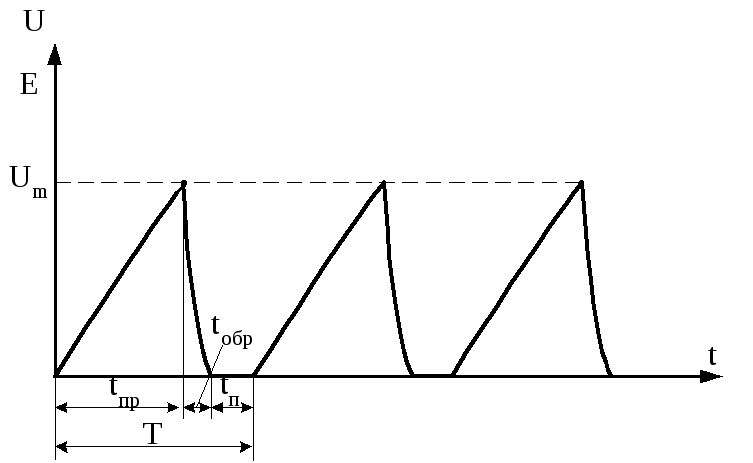

Рис. 7.1. Линейно изменяющееся напряжение
Существует два принципа создания ЛИН:

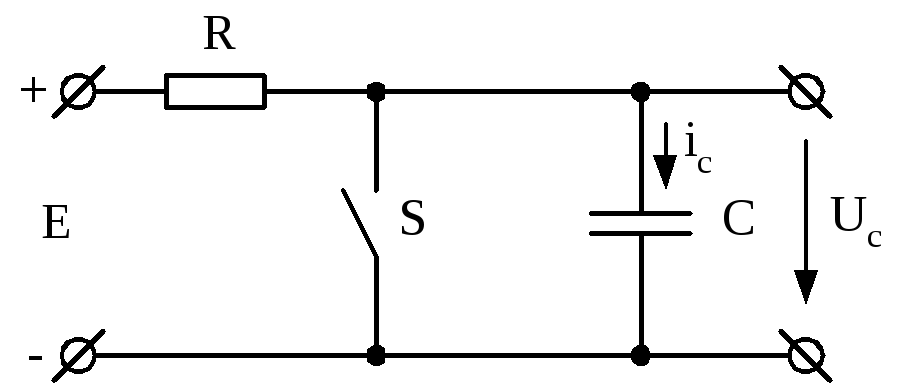

С использованием RC-цепочки (см. рис. 7.2.). Идея принципа — использование линейного начального участка экспоненты при заряде конденсатора С от источника э.д.с Е через сопротивлениеR. Для быстрого разряда конденсатора С применяется ключS.
Рис. 7.2.
При разомкнутом ключе Sформируется прямой ход ЛИН, при замкнутом— обратный. В зависимости от степени нелинейности начального участка экспоненты амплитуда может достигать значений 0,30,6 от Е. Следовательно, основным недостатком схемы является низкий коэффициент использования напряжения Е.

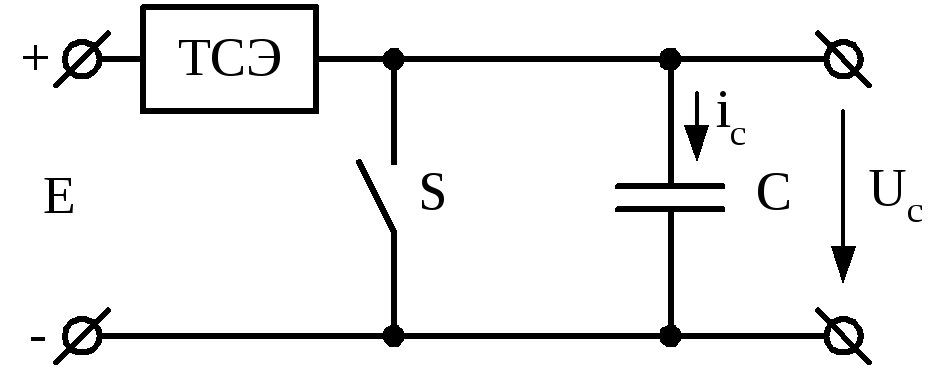

Заряд конденсатора С через токостабилизирующий элемент (ТСЭ) (см.рис 7.3.).
Рис. 7.3.
Поскольку напряжение на конденсаторе С определяется выражением:
,
то при стабилизации тока заряда конденсатора i=const, получим:
.
Следовательно, напряжение на конденсаторе С изменяться по линейному закону в функции времени t. Для стабилизации тока в качестве ТСЭ часто используют биполярный транзистор, включенный по схеме с общей базой.
Основными параметрами ГЛИН являются:
Коэффициент нелинейности
,
где производная выходного напряжения ()в соответствующий момент времени, характеризующаяся тангенсом угла наклона касательной к . Разница между тангенсами углов наклона определяет погрешность (см. рис. 7.4.).
Рис. 7.4.
Коэффициент использования напряжения , характеризуется отношением амплитуды пилы к подводимому напряжению
Чем больше , тем больше погрешность ГЛИН дляRCцепочки, т.к. используется большой участок экспоненты. Следовательно, увеличивая ,получаем большой коэффициент нелинейности .
Для первой схемы
.
При получим
.
Тогда
.
При значениях коэффициента использования напряжения =(0,5…0,7) погрешность нелинейностидостигает величины 10-20 %.
Для получения малых значений при больших нелинейностяхрекомендуют применять схему с ТСЭ.
ГЛИН можут работать в следующих режимах:
Автоколебательный;
Ждущий;
Режим синхронизации;
Выделяют также режим внешнего управления, как разновидность ждущего режима. В этом режиме длительность рабочего хода определяется длительностью управляющего импульса.
В ждущем режиме начало прямого хода определяет короткий управляющий импульс, а длительность прямого хода определяется времязадающими напряжениями ГЛИН.
В режиме синхронизации — частота ГЛИН кратна частоте внешних синхронизирующих импульсов.
Автоколебательная схема работает без внешних управляющих импульсов.
