1.2.3 Реальные rc-цепи при импульсном воздействии.
В рассмотренных ранее разделах работа RC-цепи была приведена для идеализированного случая: длительность фронта входного импульса полагали равной нулю, а выходное сопротивление генератораи паразитную ёмкость нагрузки- предельно малыми. В действительности же все эти величины конечны. Одновременный учёт их затруднён. Оценим влияние сопротивления генератора, как наиболее существенное (см. рис.1.18).
Рис. 1.18 - Принципиальная схема RC-цепи с учётомгенератора
С учётом внутреннего сопротивления генератора напряжение на входе RC-цепочки будет меньше Э.Д.С. генератораE,на величину потерь напряжения на внутренне сопротивлении генератора.
С учётом этого:
;; (см. рис.1.19)
При значении сопротивления , напряжение. Следовательно, обеспечиваяреальную цепь можно практически считать идеальной.
Рис. 1.19
1.3 Фиксаторы уровня в дифференцирующих rc-цепях.
Входные импульсные последовательности как правило однополярные, а импульсные последовательности на выходе рассмотренных цепей, как правило двухполярные. Часто возникает необходимость обеспечения на выходе RC-цепей однополярных последовательностей. Такое преобразование осуществляется с помощью фиксаторов уровня.
Фиксаторы уровня можно разделить на несколько подгрупп. В зависимости от того, какова полярность импульсов, должна быть на выходе, различают фиксаторы уровня положительных и отрицательных импульсов, а также фиксаторы уровня биполярных сигналов. В зависимости от того, на каком уровне требуется зафиксировать положение импульса (по уровню основания импульса или по уровню его вершины), различают фиксаторы начального уровня и фиксаторы вершины импульсов.

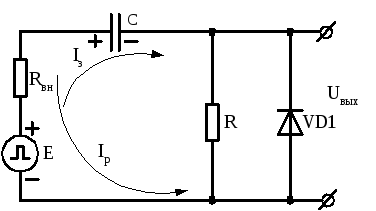

Простейший вариант фиксатора нулевого уровня положительных импульсов представлен на рис.1.20. На вход поступает импульсная последовательность положительных импульсов. В течение импульса происходит заряд конденсатора Сот источника Э.Д.С.Eтоком.
Рис. 1.20 - Принципиальная схема фиксатора нулевого уровня положительных импульсов
Постоянная времени цепи заряда определяется выражением:
.
Поскольку , (,) и
, то получим ориентировочное значение постоянной времени заряда цепочки.
При наличии импульса происходит заряд конденсатора, а разряд происходит в течение паузы. При этом постоянная времени разряда
.
Поскольку , то.
Часто выполняется условие , тогда.
Поскольку сопротивление , то постоянная времени.

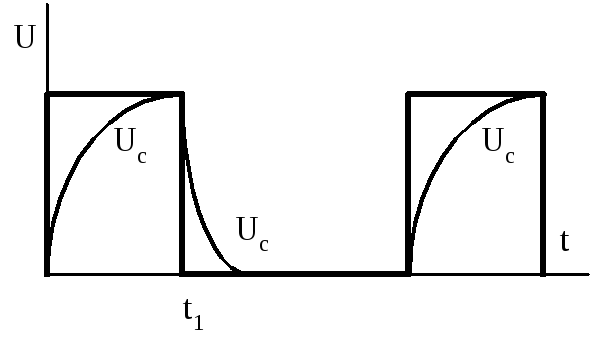

Следовательно, применение диодаVDускоряет разряд конденсатора. Напряжение на конденсатореСприведено на рис.1.21.
Рис. 1.21

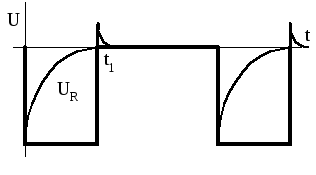

Напряжение на выходе фиксатора . В момент времениего величина определяется выражением:
;
поскольку сопротивление диода , то напряжение; (см. рис.1.22).
Рис. 1.22
Фиксатор нулевого уровня отрицательных импульсов строится аналогично (см. рис. 1.23), причём диод VD1включается в противоположном направлении.
Рис. 1.23 - Принципиальная схема фиксатора нулевого уровня отрицательных импульсов
,
при ,;.
,
при ,;;
Применение диода VD1ускорит заряд конденсатора ();
Рис. 1.25 Рис. 1.24
;
Схема фиксатора произвольного уровня для положительных импульсов приведена на рис.1.26.
Рис. 1.26 - Принципиальная схема фиксатора положительных импульсов произвольного уровня.
Источник опорного напряжения обеспечивает изменение напряжения в пределах ;
Когда , что имеет место в период действия, импульса диодVD1 заперт и конденсаторСзаряжается (ток).
Если , (период паузы) диодVD1 открыт и конденсаторСразряжается (ток).

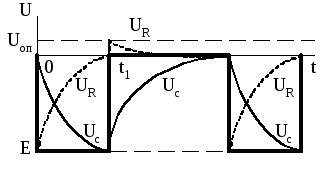

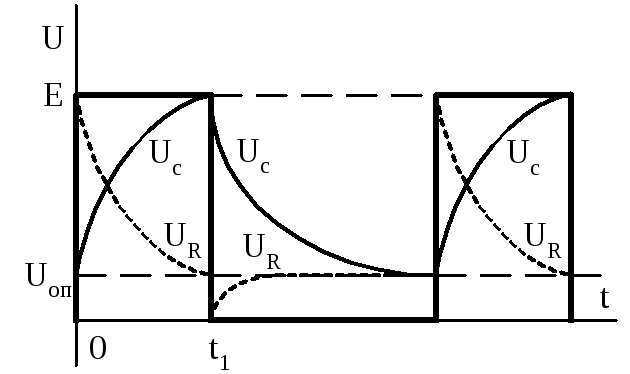

Напряжение и на выходе фиксатораприведены на рис.1.27. Выходное напряжение фиксатора аналогично напряжению приведенному на рис.1.22, только зафиксировано не на «0» уровне, а на уровне.
Рис. 1.27
Схема фиксатора произвольного уровня для отрицательных импульсов приведена на рис.1.28.
;
Рис. 1.28 - Принципиальная схема фиксатора отрицательных импульсов произвольного уровня.
Осциллограммы иллюстрирующие работу схемы приведены на рис.1.29.
Рис. 1.29
