5.2 Одновибраторы на потенциальных логических элементах.
Одновибратор — генератор одиночных импульсов, заторможенный мультивибратор. Если подавать серию одиночных импульсов на вход, то одновибратор будет выдавать серию импульсов на выходе.
Схему одновибратора на логических элементах И-НЕ (см. рис. 5.5) можно получить из схемы автоколебательного мультивибратора на тех же элементах (см. рис. 5.1), исключив из последней одну времязадающую цепочку R2, C2 с диодом VD2. Процессы генерирования импульсов в одновибраторе аналогичны процессам в автоколебательном мультивибраторе.
Осциллограммы работы одновибратора приведены на рис. 5.6.

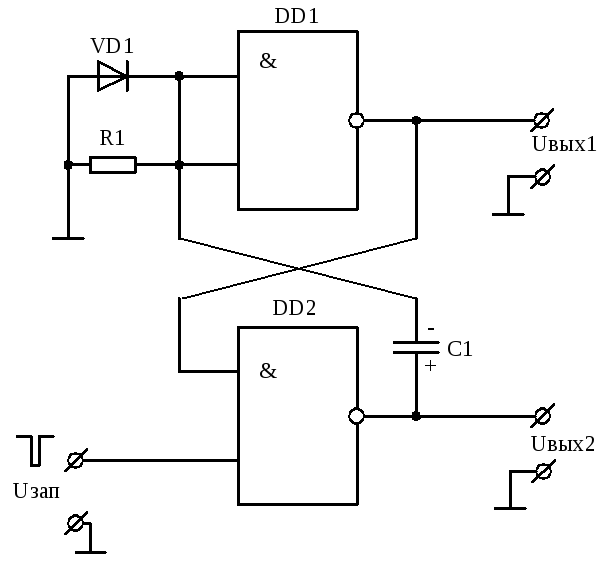

Рис. 5.5. Принципиальная схема одновибратора на ПЛЭ «И-НЕ»
Одновибратор имеет одно устойчивое и одно временно устойчивое состояние. В исходном состоянии устойчивого равновесия (до поступления запускающего импульса) логический элемент DD1 закрыт и Uвых1 равно уровню логической «1» (см. рис. 5.6). Такое состояние элемента DD1 обеспечивается подключением к его входу резистора R1 небольшого сопротивления. Логический элемент DD2 открыт высоким уровнем входного напряжения, поступающего на один из его входов. При этом конденсатор С1 разряжен.
При подаче на вход схемы в момент времени t1 отрицательного импульса запуска элемент DD2 переходит в закрытое состояние и напряжение на его выходе достигает уровня логической «1». Этот положительный скачок напряжения Uвых2 передается через конденсатор С1 на вход элемента DD1, закрывая его. Напряжение Uвых1 снижается до уровня логического «0». Конденсатор С1 при этом заряжается, напряжение на его обкладках увеличивается, а Uвых1 на резисторе R1 уменьшается. При Uвых1= Uпор (при t=t2) происходит опрокидывание одновибратора, как и в автоколебательном мультивибраторе (см. временные диаграммы на рис. 5.6 и рис. 5.4). На этом заканчивается формирование импульса и одновибратор переходит в исходное устойчивое состояние равновесия.
Время нахождения схемы во временно устойчивом состоянии определяется постоянной времени заряда конденсатора .Регулировка длительности импульса осуществляется постоянной времени заряда конденсатора .
tи= от сотен нс до единиц с.
Запускающий импульс — низкий уровень или короткое замыкание на общую шину. tзап min > tимп (tзап min> 2·зад ЛЭ данной серии — чтобы DD1 и DD2 успели переключиться).

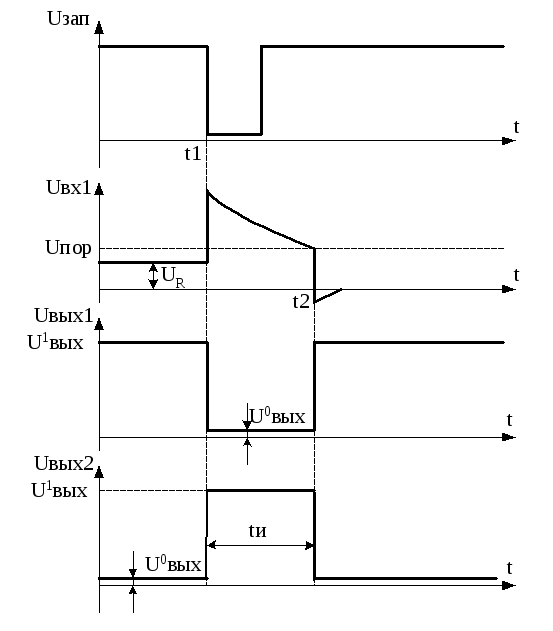

Рис. 5.6. Осциллограммы работы одновибратора на ПЛЭ
Расчет длительности импульса одновибратора.
Длительность импульса одновибратора на ПЛЭ рассчитывается по формуле:
;
, , при
Для обеспечения нормальной работы мультивибратора необходимо выполнить условие , что накладывает ограничения на верхний уровень величины резистораR. При этом (для серии К155) значениеR не должно превышать величины 11,3 кОм.
6. КОДИРУЮЩИЕ УСТРОЙСТВА. АЦП. ЦАП.
6.1 Кодирование временных интервалов.
6.2 Кодирование напряжений.
6.3 Аналого-цифровые преобразователи (АЦП). Основные характери-стики и параметры.
6.3.1 АЦП на параллельных компараторах;
6.3.2 АЦП поразрядного кодирования.
6.4 Цифро-аналоговые преобразователи (ЦАП). Структура, основные характеристики и параметры.
6.4.1 Взвешенная схема, управляющая напряжением.
6.4.2 Цепная схема, управляющая напряжением (ячейка типа R-2R).
6.5 Устройство выборки хранения.
При цифровой обработки информации все исследуемые величины представляются в дискретной форме, в виде цифрового кода. Если исследуемая величина задана непрерывной функцией (в виде аналогового сигнала), то перед обработкой ее необходимо преобразовать в цифровую форму. Такое преобразование можно выполнить только в дискретные моменты времени, следовательно, необходимо задать интервал дискретизации по времени (Т0), а затем определить значения функции в эти моменты времени (см. рис. 6.1.). Эти значения функции называются выборками. Затем значения этих выборок преобразуют в цифровой код. Такой метод дискретизации называют дискретизацией по времени. Чем меньше интервал дискретизации, тем точнее представляется функция. Однако при малых Т0необходим большой объем памяти и высокое быстродействие вычислительной машины. Т0часто определяют используя теорему Котельникова увязывая период дискретизации со спектральной характеристикой исследуемого процессаf(t):
,
где fв — верхняя частота спектра функции f(t).
В общем случае преобразуемая функция может быть представлена текущим значением длительности временных интервалов или текущим значением величины напряжения или токов. Различают кодирование временных интервалов и напряжений.

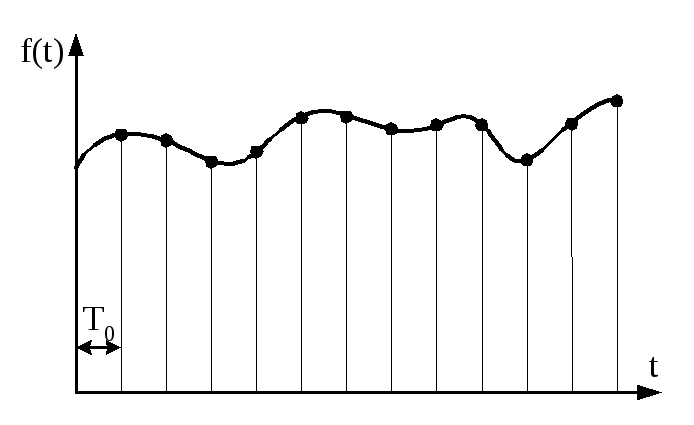

Рис. 6.1.
