2. Порівняльний аналіз фазової маніпуляції
2.1. Основні визначення
Оскільки миттєва частота (t) з фазою (t) сигналу пов'язана співвідношенням:
, (2.1)
то частотна і фазова маніпуляція взаємозалежні, і їх об'єднують навіть загальною назвою – кутова модуляція.
При частотної маніпуляції (ЧМ) миттєва частота сигналу змінюється за законом модулюючого сигналу, при фазовій (ФМ) – фаза. Тому при маніпуляції тестовим синусоїдальним сигналом частотою :
uмод(t)=Uмодcost. (2.2)
При ЧМ і ФМ відповідно отримаємо:
(t)=0+девcost, (2.3)
де дев=kUмод – девіація частоти;
(t)=0t+девcost+0, (2.4)
де дев=kUмод = kUмод – девіація фази.
Високочастотне, несуче коливання:
. (2.5)
При ЧС тональним сигналом (2.2) з урахуванням (2.3) несуче коливання (2.5) прийме вигляд (рис. 2.1):
, (21.6)
де mч=/ – індекс частотної модуляції.
При ФМ тональним сигналом (2.2) з урахуванням (2.4) несуче коливання (2.5) приймає вигляд:
, (21.7)
де дев – девіація фази, або індекс фазової маніпуляції.

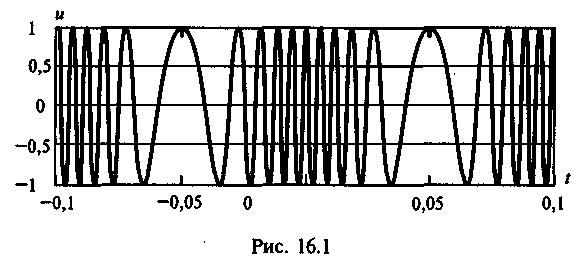

Рис. 2.1. Несуче коливання, модульоване ЧС тональним сигналом
З (2.6) і (2.7) випливає, що при частоті модулюючого сигналу = const відрізнити ЧС від ФМ є неможливим. Це розходження можна виявити тільки при зміні частоти . При ЧС згідно (2.6) девіація частоти дев=const при зміні частоти , а девіація фази сигналу змінюється за законом дев=дев/.
При ФМ згідно (2.7) амплітуда коливання фази сигналу дев=const, а миттєва частота сигналу змінюється за законом
, (21.8)
відповідно, девіація частоти пропорційна частоті модулюючого сигналу дев=дев/. Дана відмінність між ЧМ і ФМ ілюструється за допомогою графіків, побудованих на рис. 2.2.

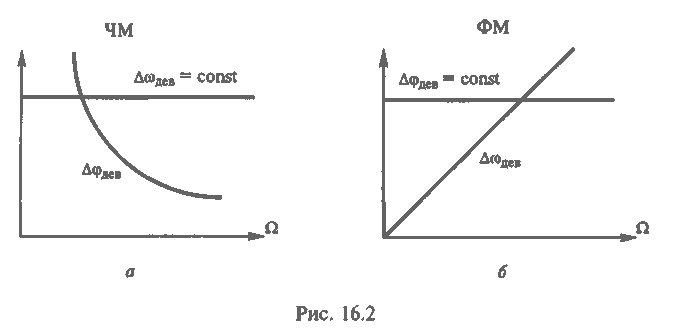

Рис. 2.2. Різниця між ЧС і ФМ
Т.о. при ЧМ і ФМ міняється як миттєва частота, так і фаза модулируемого ВЧ сигналу. Основні параметри, що характеризують ці види маніпуляції - девіація частоти дев і девіація фази дев, – по-різному залежать від частоти модулюючого сигналу .
2.2. Спектр сигналу при частотній та фазової маніпуляції
Представимо вираз для ЧМ сигналу (2.6) у вигляді суми двох доданків:
u(t)=U0 cos(mчsint)cos0t–U0sin(mчsint)sin0t. (2.9)
Розклавши періодичні функції в (2.9) в ряд Фур'є, маємо:
u(t)=U0 J0(mч)cos0t+U0 J1(mч)[cos(0+)t–cos(0–)t]+
+U0 J2(mч)[cos(0+2)t–cos(0–2)t]+ (2.10)
+U0 J3(mч)[cos(0+3)t–cos(0–3)t]+…,
де Jn(mч) – бесселева функція 1-го роду n-го порядку від аргументу mч; n - ціле число.
Пакет програм Mathcad представляє можливість шляхом звернення до функції J0, J1, Jn обчислити значення бесселевих функції 1-го роду n-го порядку при будь-якому значенні аргументу mч.
Згідно (2.10) при ЧМ спектр високочастотного сигналу при тональному модулюючому сигналі частотою має нескінченне число спектральних складових, розташованих симетрично щодо частоти 0 через інтервали, рівні . Частоти цих спектральних складових дорівнюють 0±n, а амплітуди – U0Jn(mч). Аналогічний результат виходить і при фазової маніпуляції з заміною параметра mч на дев.
За допомогою наведених графіків можна побудувати спектр ЧМ і ФМ сигналу при заданому значенні mч=х або дев=х. Як приклад такі спектрограми при mч=5 і mч=2,4 наведено на рис. 21.3.

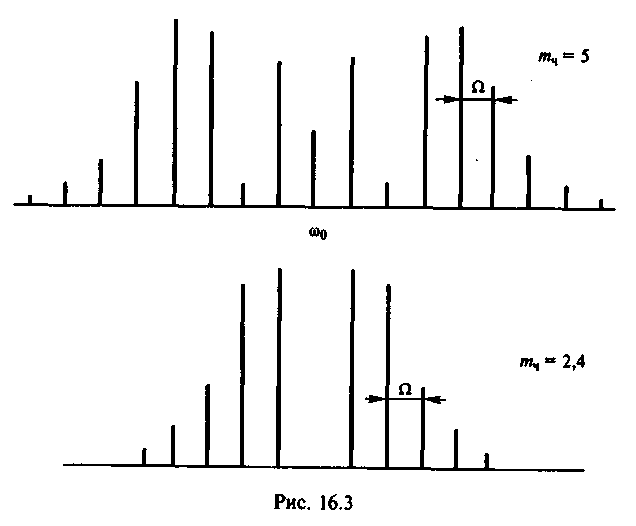

Рис. 2.3. Спектр ЧМ і ФМ сигналу при заданому значенні mч = 5 і mч = 2,4
Слід зауважити, що спектральна складова з частотою 0, і несуча з частотою 0 – різні поняття. Так, при mч = 2,4 спектральна складова з частотою 0 дорівнює 0, але це не означає відсутність несучої в сигналі.
Теоретично спектр ЧМ сигналу безмежний. Однак, як показує аналіз, більша частина енергії ЧМ сигналу зосереджена в смузі
, (21.11)
де F – вища частота в спектрі модулюючого сигналу.
Саме на цю величину і слід розраховувати смуги пропускання ВЧ трактів радіопередавачів і радіоприймачів. При mч << 1 ширина спектра ЧМ сигналу: fcп=2F.
ЧС з індексом mч<1 є вузькосмуговою, з індексом mч>2-3 – широкосмугової. Переваги ЧС повною мірою реалізуються при mч> 1.
