1 .Вхідні дані систем енергозабезпечення об’єкту та їх аналіз
Мікрорайон Львова знаходиться на вул. Антонича і включає в себе 11 будинків. Кількість людей, що проживає в мікрорайоні – 4536, площа будинків становить 9117 . площа мікрорайону -3,2 га, опалювальний об’єм 217331.
Рисунок 1.1 Зовнішній вигляд одного з будинків мікрорайону
Специфікація
Таблиця 1 Специфікація мікрорайону
Номер на плані |
Найменування |
Кількість підїздів |
Кількість поверхів |
Кількість квартир |
8 |
Житловий будинок |
3 |
9 |
102 |
10 |
Житловий будинок |
2 |
9 |
104 |
12 |
Житловий будинок |
2 |
9 |
109 |
14 |
Житловий будинок |
2 |
9 |
71 |
16 |
Житловий будинок |
2 |
9 |
74 |
20 |
Житловий будинок |
3 |
9 |
110 |
20а |
Житловий будинок |
1 |
5 |
25 |
22 |
Житловий будинок |
3 |
9 |
144 |
24 |
Житловий будинок |
2 |
9 |
72 |
24а |
Житловий будинок |
4 |
9 |
215 |
26 |
Житловий будинок |
2 |
9 |
108 |
Споживання енергії мікрорайоном
місяць |
Теплова енергія, Гкал |
Гаряча вода, |
Холодна вода, |
Газ, |
березень |
895,87 |
3400,86 |
11450,88 |
27321,8 |
квітень |
427 |
3183 |
8150 |
33239 |
травень |
0 |
1630 |
7255 |
36518 |
червень |
0 |
2661 |
7503 |
23859 |
липень |
0 |
2411,8 |
7514 |
26018 |
серпень |
0 |
2288 |
7947 |
0 |
вересень |
0 |
2933 |
8333 |
31102 |
жовтень |
427 |
3183 |
8150 |
33239 |
листопад |
765 |
3329 |
8419 |
0 |
грудень |
1626 |
3228 |
7988 |
28945 |
січень |
1228 |
3981 |
9453 |
29899 |
лютий |
1626 |
3228 |
7988 |
28945 |
Таблиця 1.2 Споживання енергії мікрорайону
План мікрорайону
Рисунок 1.2. План мікрорайону
2 Аналіз енерговикористання мікрорайону
2.1 Структура споживання енергоресурсів
Кількість спожитої теплової енергії мікрорайоном наведена в табл. 2.2 за даними журналу обліку теплової енергії на об’єкті.
Графік споживання теплової енергії мікрорайоном
Рис. 2.1 Графік споживання теплової енергії мікрорайоном.

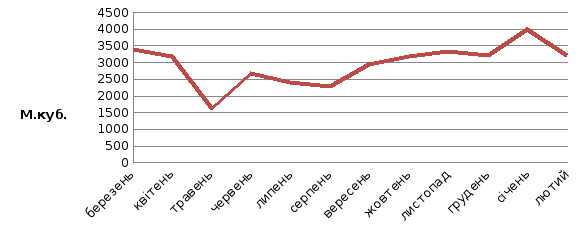

Графік споживання теплової енергії мікрорайоном
Рис. 2.2 Графік споживання теплової енергії мікрорайоном.
Графік споживання холодної води мікрорайоном
Рис. 2.3 Графік споживання холодної води мікрорайоном
Графік споживання газу мікрорайоном
Рис. 2.4. Графік споживання газу мікрорайоном
2.2 Визначення енерговитрат за питомими показниками
Питомі енерговитрати для теплової енергії – це споживання певної кількості даної енергії на опалювальної площі будівлі.Цей показник є дуже важливим для опису будинку. За ним складається оцінка енергоспоживання будівлі.
Питоме енергоспоживання мікрорайону знаходимо із суми спожитої теплової енергії за рік ділимо це значення на опалювальну площу мікрорайону.
Таблиця 2.4
Питоме енергоспоживання QS=(Qтеплрічне)/S
місяць |
Питоме енергоспоживання, |
березень |
23,6 |
квітень |
15,6 |
травень |
6,8 |
червень |
5,7 |
липень |
6,4 |
серпень |
2,1 |
вересень |
7,3 |
жовтень |
15,6 |
листопад |
16,7 |
грудень |
36,6 |
січень |
30,2 |
лютий |
24,42 |
сума(Квт*год) / |
191,02 |
