Схеми підключення підігрівачів гвп.
Підігрівач ГВП в закритих системах теплопостачання підключаються за одноступеневою і двоступеневою схемою.
Одноступенева паралельна схема підключення підігрівачів.
Рис.5.1. Одноступенева паралельна схема підключення підігрівачів системи гарячого водопостачання.
1 – холодна вода з водопроводу;
2 – підігрівач системи ГВП;
3 – гаряча вода в системі ГВП;
4 – регулятор температури.
Паралельну схему підключення підігрівачів використовують, якщо:
Регулятор температури
призначений для встановлення температури
водопровідної води на виході з під
підігрівача ГВП на рівні 60,
шляхом зміни витрати мережної води на
підігрівач системи ГВП.
Двоступенева змішана схема підключення підігрівачів гвп.
Використовується при співвідношенні:

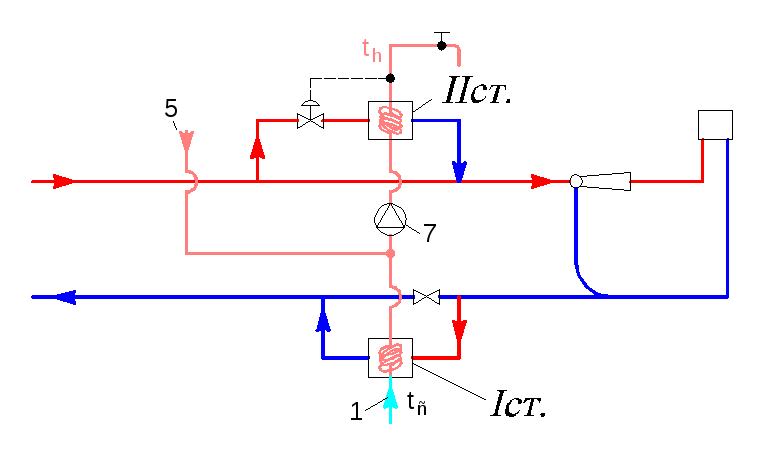

Рис.5.2. Двоступенева змішана схема підключення підігрівачів системи гарячого водопостачання.
5 – циркуляційний трубопровід гарячого водопостачання;
6 – циркуляційний насос;
7- підвищувальний насос.
Другий ступінь підігрівачів підключаються паралельно із системою опалення, а перший – послідовно.
Циркуляційний трубопровід
використовується для забезпечення
температури біля водорозбірних пристроїв
на рівні 55.
Системи без циркуляції використовуються,
якщо відстань від підігрівача до
водорозбірних пристроїв невелика, або
якщо в системі ГВП спостерігається
постійний водорозбір.
Двоступенева послідовна схема підключення підігрівачів.
Рис.5.3. Двоступенева послідовна схема підключення підігрівачів системи гарячого водопостачання.
8 – циркуляційний підвищувальний насос , який забезпечує циркуляцію в системі ГВП та встановлюється, якщо тиску в системі холодного водопостачання не достатньо для роботи системи ГВП.
Двоступенева послідовна схема використовується при регулюванні теплових навантажень за сумісним навантаженням опалення і ГВП з використанням підвищеного температурного графіка. Циркуляційний підвищувальний насос встановлюється у випадку, якщо перший і другий ступінь підігрівача встановлено на одній рамі і не можна між ними встановити насос. Насос для підвищення тиску встановлюється на холодній воді, а циркуляційний насос – на циркуляційному трубопроводі.
Нормальне та зв’язане регулювання.
Зв’язане
регулювання використовується шляхом
встановлення регулятора витрати перед
підключенням підігрівача гарячого
водопостачання. Регулятор забезпечує
постійну витрату на абонентський ввід,
величина якої
.
При збільшенні витрати мережної води
на підігрівання системи гарячого
водопостачання до
зменшується витрата води на опалення,
а при зменшенні витрати води на гаряче
водопостачання збільшується витрата
на опалення, але протягом доби баланс
між системою опалення та гарячим
водопостачанням не порушується. Комфортні
умови в приміщенні kik,lза
рахунок теплоакумулюючої здатності
будівель також не порушується, але
розрахункова витрата мережної води
зменшується та зменшується діаметр
трубопроводів.
Рис.5.4. Схема зв’язаного регулювання теплових навантажень.
1 - холодна вода з водопроводу;
2 - підігрівачі системи ГВП;
3 - система ГВП;
4 - регулятор температури;
5 - регулятор витрати.
