9.7 Построение линии пересечения сферы фронтально проецирующей плоскостью
Дано:
- сфера
П2
Построить
линию пересечения
m
=
1. Данная позиционная
задача относится к типу «В». Фронтальная
проекция линии m2
совпадает с фронтальной проекцией
секущей плоскости 2.
2. Построение
горизонтальной и фронтальной проекций
начните с опорных точек:
1,4-точки,
принадлежащие главному фронтальному
меридиану;
2,2I-точки,
принадлежащие экватору;
3,3I–точки,
принадлежащие главному профильному
меридиану.
33R
23R
3. Для более точного
построения эллипсов воспользуйтесь
промежуточными точками 5 и 5I.
Через фронтальную
проекцию точек проведите линию –
параллель. Замерьте радиус R
параллели от оси до образующей.
4.Постройте
горизонтальную проекцию параллели –
окружность радиусом R
и ортогонально спроецируйте точки 5 и
5I.
5. Профильная
проекция параллели вырождается в
отрезок прямой. Для построения профильной
проекций точек 5и5I
замерьте координату «у» на горизонтальной
проекции и отложите «у» на профильной
проекции. Получите 53
и 53
I
.
33R
6. Соедините
полученные проекции точек плавными
линиями. Получите проекции линии сечения
m1
и m3
.
9.8 Пересечение конической поверхности плоскостью
В зависимости от
направления секущей плоскости при
пересечении поверхности прямого
кругового конуса можно получить
следующие фигуры сечения: треугольник,
окружность, эллипс, парабола, гипербола.
Сечение -
треугольник
Дано: Г - конус
- плоскость
Г
= m
- треугольник
Секущая плоскость
проходит через вершину конуса
Сечение -
окружность
Дано: Г - конус
- плоскость
Г
= n
- окружность
Секущая плоскость
перпендикулярна оси вращения
Г
Сечение - эллипс
Дано: Г - конус
- плоскость
Г
= p
- эллипс
Секущая плоскость
пересекает все образующие конической
поверхности
( второй
способ определения
сечения)
Если ,
то сечение представляет собой эллипс,
где
- угол наклона секущей плоскости к оси
поверхности,
- угол между образующей и осью конической
поверхности.
1.Построение
эллипса начните с опорных точек 1 и 2.
2. Проекции
промежуточных точек 3º3I
определите с помощью параллели.
Через фронтальную
проекцию точки 32
проведите параллель (на П2
параллель проецируется в отрезок
прямой, перпендикулярной оси конуса).
3. На горизонтальную
проекцию параллель проецируется в
окружность радиусом R.
4. Спроецируйте
точки 33I
на горизонтальную проекцию параллели.
Получите 31
и 3I1.
R
5. Аналогично
определите проекции промежуточных
точек 44I
и 55I
4. Найденные точки
соедините плавной кривой. Получите
горизонтальную проекцию эллипса.
Сечение -
парабола
Дано: Г - конус
- плоскость
Г
= v
- парабола
Секущая плоскость
параллельна образующей конуса.
Г
(второй
способ определения
сечения)
Если =,
то сечение представляет собой параболу.
Для построения
параболы потребуется минимум пять
точек.
1. Опорные
точки:
1
- точка принадлежит очерковой образующей
конуса
2,2I
– точки,
принадлежащие основанию конуса.
2. Точки 3,3I
– промежуточные
точки.
Горизонтальные проекции точек определите
с помощью параллели.
3. Найденные точки
соедините плавной кривой. Получите
горизонтальную проекцию параболы.

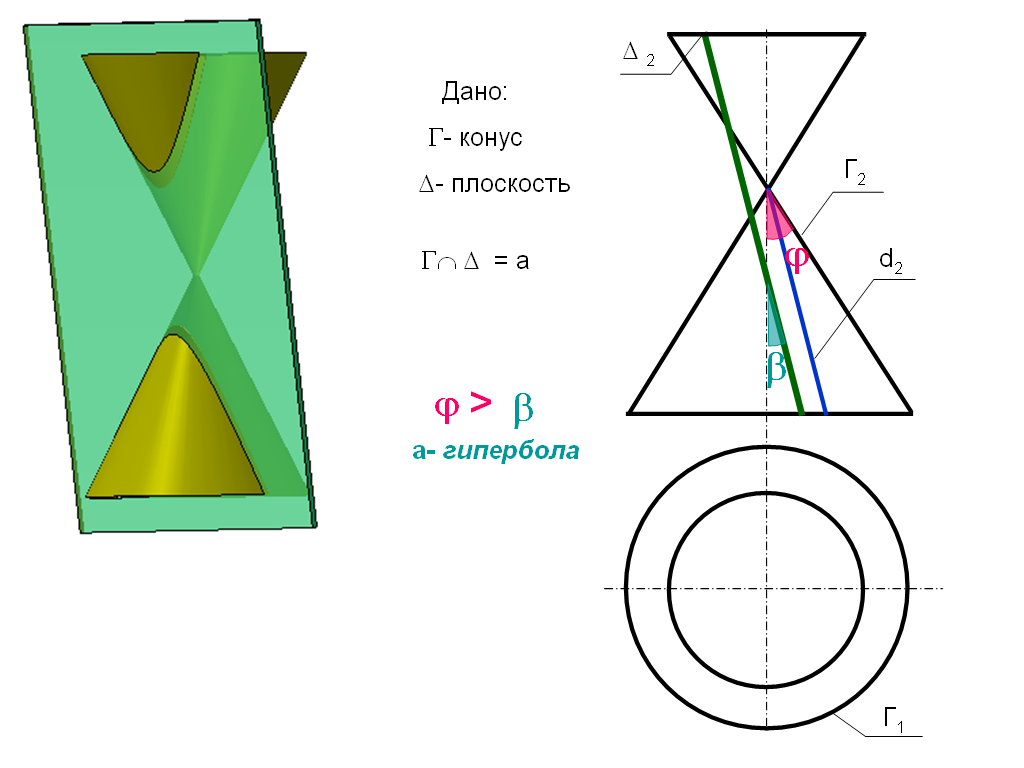

Сечение -
гипербола
Дано: Г – конус
- плоскость
Г
= а - гипербола
Секущая плоскость
параллельна двум образующим конуса
Г
(второй
способ определения
сечения)
Если <
или =0
, то сечение представляет собой
гиперболу.
Рассмотрим
случай, когда <
1. Проведите секущую
плоскость
параллельно двум образующим d
и dI,
где d
– видимая образующая
dI
– невидимая
образующая.
Фронтальные
проекции двух образующих совпадают.
2. Секущая плоскость,
пересекая нижний и верхний конус, дает
две ветви гиперболы.
Построение нижней
ветви гиперболы начните с опорных точек
1 , 2, 2I
.
3. Промежуточные
точки 3 и 3I
определите с помощью параллели.
4.Найденные точки
соедините плавной кривой.
5.Построение
верхней ветви гиперболы начните с
опорных точек 4, 6, 6I
.
6. Промежуточные
точки 5 и 5I
определите с помощью параллели.
7.Найденные точки
соедините плавной кривой.
