21.1) 21.2)
Из второго уравнения находим w(w=1/T) и подставляем в первое и находим А.
Воспользуемся граф-аналитическим методом, коэф. Усиления возьмём = 10:
Нарисуем для произвольного К:

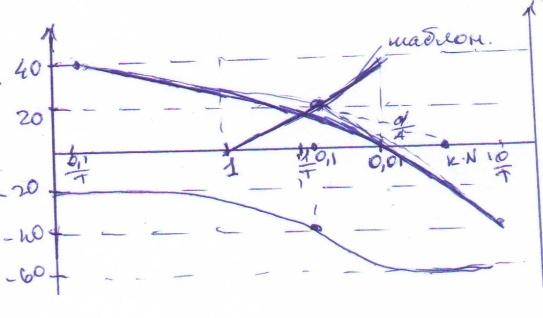

Построив ЛАФЧХ линейной части, накладываем шаблон данной нелинейности, совмещая оси 0дБ. Стоит отметить, что декады шаблона и ЛАФЧХ могут быть разными, но значения дБ и фаз 21.3) должны быть согласованы. Совместив шаблон и ЛАФЧХ двигаем его горизонтально так, чтобы на частоте, где фаза пересекает -180 оказалось пересечение амплитудных характеристик.
Частота автоколебаний определяется по фазе, а амплитуда автоколебаний ищется из шаблона. По горизонтали у шаблона измеряется соотношение d/A, опустив перпендикуляр из точки пересечения получим значениеd/A. Допустим, у нас это значениеx, тогда :x=d/A=>A=d/x
Шаблон у нас нормированный, поэтому все построения верны, если c/d=1. ЕслиN=c/d>1 характеристика переместится вверх, еслиN<1 то вниз.
Рассмотрим области устойчивости, их принято рассматривать на графиках зависимости AaиWaотK
До какого то K1 автоколебаний не будет
22.1).Критерий устойчивости автоколебаний Попова.
Для нелинейных систем понятие абсолютной устойчивости: характер ее поведения не изменяется от величины отклонение от положения равновесия(или величины входного воздействия).
Сможем утверждать от устойчивости при малых и больших отклонениях.
Нелинейность отделены от линейной части.
Вход роли не играет. Нелинейность любая (м.б. несимм., но заключена в секторе от 0 до к)
Два варианта критерия
Линейная часть W(S) устойчива
Теорема В.Н. Попова:
Положение равновесия нелинейной системы с устойчивой линейной частью w(s) и нелинейной характеристикой, заключенной в секторе [0,k], будет абсолютно устойчивым если существует такое действительное число α, при которой для всех ω≥0 выполняется неравенство:
Комментарий:
Для однозначных нелинейностей число α м.б. любым:
Теорема дает достаточное условие устойчивости т.е. даже если условие не выполняется есть шанс, что система м.б. 22.2)устойчивой. А если выполняется, то система всегда устойчива.
Существует геометрическая интерпретация теоремы(более удобная на практике) нужно ввести понятие модифицированной частотной характеристики:
Мнимая часть стала четной, как и действительная часть.
Годограф должен лежать ниже прямой
W(S) – неустойчива
Сектор [0,k] не может рассматриваться т.к. при малых k замкнутая система не может 22.3)стать устойчивой(корни в кг не переходят в левую часть при малых k)
Нужно найти k0 при котором система может стать устойчивой
Переходим к сектору [k0,km]
K0- минимальное значение обеспечивающее устойчивость замкнутой системы
Преобразуем систему к виду
Свели систему к 1-му случаю
23.1).Для того что бы отыскать решение с помощью ЛАФЧХ, необходимо ввести шаблон для типовых нелинейностей, по примеру:
Шаблон описывает нелинейности с любыми параметрами , о нсделан для нормальной нелинейности.
;- нормативный множитель, нужно исключить из шаблона
По горизонтали откладывается в log маштабе
Пример 1
Исслед поведение системы в зависисмости от к.
Решение с помощью шаблона:
23.2).

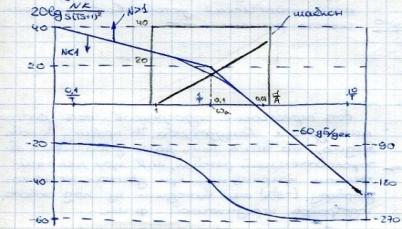

Нормир множитель учесть в лин. части. Ось шаблона совмещаем с осью ЛАФЧХ.
– амплитуда автокол.
Рассмотрим вопрос устойчивости
Для гармон. линеариз. систамы можно применить критерий устойчивости Найквиста
;– для найденного решения играет роль т. -1, т.е. пересечение гадографов.
Критерий Найквиста для устойчивой линейной части для гарм. линеар системы:
В точке пересечения гадографов дает положит приращение(1) , если точка вышла 23.3). из-под охвата гадографа то в этой точке имеем устойчивое решение Гольдфарба.
(1)
Построение областей устойчивости нелинейной системы.
При малых к пересечений нет, то по крит Н. с-ма устойчива следовательно нелин. Система асимптот. устойчива.
При к=: А=d, по критерию Попова все автокол. будут устойчивы.
При любые по вел-не импульсное воздействие приведет к сходящемуся к 0 процессу.
, подаем импульс небольшой величины, след, в с-ме начнут раскачаваться автокол. до установившегося значения амплитуды автокол.
