Д5. Координаты точки
Координатами X, Y, Z точки называются числа, выражающие ее расстояния до трех взаимно перпендикулярных плоскостей проекций.
Координата Х определяет расстояние точки до профильной плоскости,
координата Y – до фронтальной плоскости, координата Z – до горизонтальной плоскости проекций (рис. 11а).
Зная координаты точки, можно построить ее проекции на комплексном чертеже.
Построение проекций точкиА, расположенной в Ι октанте, по ее координатам показано на рис. 11б. Построение выполняется в следующей последовательности:
-проводятся оси х, y, z;
-на оси х от точки О откладывается координата XА = ОАХ;
- через точку АХ проводится вертикальная линия связи(перпендикулярно оси х);
-строится фронтальная проекция А2 точки А. Для этого на вертикальной линии связи от точки АX вверх откладывается координата ZA;
20 |
|
|
- через точку А2 проводится горизонтальная |
линия |
связи(перпендикулярно |
оси z); |
|
|
- строится профильная проекцияА3 точки |
А. Для |
этого от точкиАZ на |
горизонтальной линии связи вправо откладывается отрезокА А , равный
Z 3
отрезку АXА1, а также равный координате YA.
p |
|
|
|
|
|
А2 |
|
z |
А |
2 |
|
|
z |
|
|
|
|
Аz |
3 |
|
|
|
А |
|
|
|
уА |
||
А2 |
|
А |
|
z |
|
|
|
|
|
|
|
|
p |
|
z |
|
|
||
|
|
у |
|
|
3 |
|
A |
|
|
|
Ах |
|
х |
|
А3 |
х Ах |
|
|
|
х |
z |
О |
|
|
хА |
О |
у |
||
|
|
|
|
|
Ау |
|
|
||
|
|
А1 |
|
|
|
уА |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
p1 |
|
|
у |
А1 |
|
у |
|
|
|
|
|
|
Рис. 11 |
|
|
|
|
|
В |
зависимости |
от значений координат можно судить о расположении |
||||||
точек относительно плоскостей проекций. |
|
|
|
|
1.Если все три координаты точки не равны0, то точка расположена в пространстве (точка А на рис. 8 расположена в первом октанте).
2.Если какая-либо координата точки равна0, то точка принадлежит той плоскости проекции, до которой ее расстояние равно нулю(на рис. 8 точка
В Î П2, так как УВ = 0).
3.Если две координаты точки равны0, то сама точка принадлежит одной из осей проекций – х, y или z (на рис. 8 точка С Î х, так как YС = 0, ZС = 0).
ЗАДАЧА. Построить три проекции точки А по координатам: А (15, 10, 35).
21
Проекции прямых
-На чертеже прямая может быть задана:
-проекциями двух точек;
-проекциями точки и направлением;
-проекциями отрезка прямой.
Относительно плоскостей проекций прямая может занимать общее
положение или частное: проецирующее или уровня.

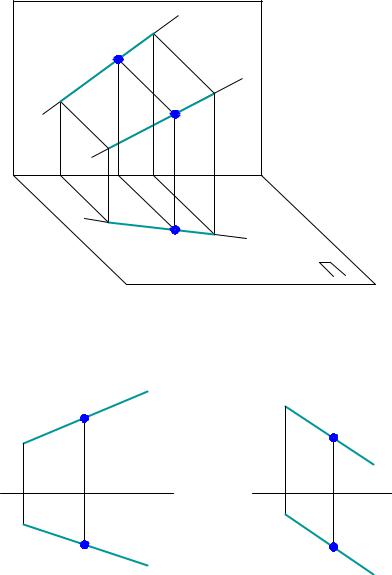

Д6. Прямая общего положения. Принадлежность точки прямой
Прямой общего положенияназывается прямая, наклоненная ко всем
плоскостям проекции (рис. 12, 13).
Ни одна из проекций прямой общего положения не параллельна и не
перпендикулярна осям проекций.
Величина проекции отрезка прямой общего положения всегда меньше
натуральной величины самого отрезка, поэтому непосредственно по чертежу |
|
|||||
нельзя определить натуральную величину отрезка такой прямой. |
|
|
||||
Принадлежность |
точки |
прямой |
линии |
определяется |
из |
услов |
принадлежности: |
|
|
|
|
|
|
Если точка принадлежит прямой, то проекции точки принадлежат одноименным проекциям прямой.
Точки, принадлежащие прямым общего положения: А Î а; B Î b; C Î c,
показаны на рис. 12 и 13.
Горизонтальные проекции этих точек принадлежат горизонтальным проекциям прямых (A1 Î a1; B1 Î b1; C1 Î c1), фронтальные – фронтальным проекциям прямых (A2 Î a2; B2 Î b2; C2 Î c2).
|
|
22 |
|
|
|
П2 |
А |
а |
|
|
|
|
2 |
2 |
|
|
|
x |
|
А |
а |
|
|
|
|
|
|
|
|
|
|
А1 |
а1 |
|
1 |
|
|
Рис.12 |
|
|
|
|
В2 |
b2 |
|
С |
|
|
|
|
|
|
2 с |
х |
|
|
х |
|
2 |
|
|
|
|
||
|
1 |
b1 |
|
С |
с1 |
В |
|
1 |
|
||
|
|
Рис.13 |
|
|
|
