1.10. Соединительные устройства
Между отдельными компонентами компьютера передача данных осуществляется через специальное средство коммуникации – шину, которая представляет собой сложно организованную группу проводников.
Рис. 9. Структура подключения к шине основных устройств
Только процессор и оперативная память подключаются непосредственно к шине. Остальные устройства подключаются к ней с помощью специальных согласующих устройств – контроллеров. Некоторые из них (например, контроллер клавиатуры и контроллеры дисков) смонтированы сразу на системной плате. Другие же располагаются на специальных платах, называемых адаптерами. Например: видеоадаптер (или видеокарта), сетевой адаптер и др.
Порты – это устройства, через которые периферийные устройства присоединяются к системному блоку. Аппаратно порты реализуются в виде разъемов на задней стенке системного блока. Обычно выделяются следующие типы портов:
Последовательный порт (СОМ, PS/2) – осуществляет передачу символов данных по одному биту. Через СОМ-порты подключают мышь и модем. Через PS/2-порт – клавиатуру и мышь.
Параллельный порт (LPT) – одновременно передается байт данных. Используется для принтеров и сканеров. ПортUSB– универсальный порт, к которому можно присоединить до 127 внешних устройств, поддерживающих стандартUSB. Это может быть принтер, сканер, монитор, клавиатура, мышь и т.д.
Помимо названных портов существуют и другие:
Игровой (Game) – для подключения джойстика.
Инфракрасный (IrDA) – для беспроводного подключения устройств.
Радиопорт (Bluetooth) – для беспроводного подключения устройств.
Драйвер устройства – это программное средство, необходимое для подключения аппаратных средств.
1.11. Устройства ввода
Клавиатура– устройство, предназначенное для ввода в компьютер информации от пользователя. Современная клавиатура состоит из 104 укреплённых в едином корпусе клавиш (рис. 10). Клавиши клавиатуры делятся на шесть групп:

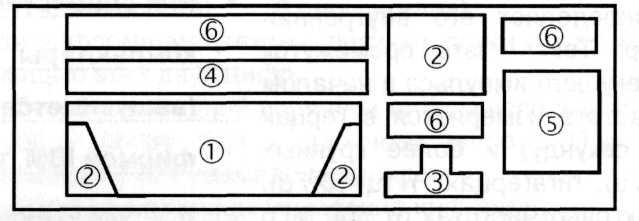

Рис. 10. Структурное разделение клавиатуры
Алфавитно-цифровые.
Специальные.
Управления курсором.
Функциональные.
Вспомогательные.
Дополнительные.
Мышь – манипулятор для ввода информации в компьютер (рис. 11). Он необходим для работы с графическими пакетами, чертежами, при разработке схем и при работе в новых операционных системах. Желательно иметь также специальный коврик под мышь, что обеспечивает её сохранность и долговечность. Самые простые и дешевые модели – оптико-механические. Более дорогие и надёжные модели «мышек» – оптические. А самыми лучшими считаются инфракрасные беспроводные мыши.
Рис. 11. Мышь - манипулятор
Джойстик– манипулятор в виде укрепленной на шарнире ручки с кнопками, используется в основном в компьютерных играх (рис. 12).
Рис. 12. Джойстик – манипулятор
Сканер – то устройство, позволяющее вводить в компьютер образы изображений, представленных в виде текста, рисунков, слайдов, фотографий и другой графической информации. В настоящее время все известные модели можно разбить на два типа: ручной и настольный. Существуют и комбинированные устройства, которые сочетают в себе возможности и тех и других.
Рис. 13. Сканер
