Лабораторная работа № 7Конструкция и работа машин потайного цепного стежка Цель работы:

Практическое изучение конструкции и приобретение навыков регулировки механизмов: иглы, петлителя, двигателя ткани, выдавливателя, их смазки и наладки.

Содержание работы

1. Изучить порядок работы на машине.

2. Изучить устройство и работу механизмов: иглы, петлителя, двигателя ткани, выдавливателя.

3. Составить кинематические схемы механизмов: иглы, петлителя, двигателя ткани, выдавливателя.

4. Изучить и выполнить основные технологические регулировки механизмов машины.

5. Выявить возможные неполадки в работе машин и способы их устранения.

6. Составить технико-технологическую характеристику новых машин аналогичного типа.

Инструменты, приспособления, оборудование: машины GS-761кл., набор деталей механизмов машины, плакаты, отвертки, нитки, лоскут.

Общие сведения

Наибольшее распространение среди машин потайного цепного стежка получили машины 285кл. концерн «Подольск», Gs-761кл. фирмы «Pannonia-Венгрия», Gs-790 фирмы «Pannonia-Венгрия».

1. Машина 285кл., концерн «Подольск» предназначена для выполнения подшивочных операций однониточным стежком при изготовлении изделий из тонких платьевых тканей из натуральных волокон и смешанных с синтетическими.

Техническая характеристика.

Тип стежка 103

Частота вращения главного вала, мин ^-1 3500

Длина стежка, мм от 2 до 7

Толщина сшиваемого пакета материалов, мм до 3

Иглы специальные, изогнутые по дуге окружности 0873-56, 0873-75

Нитки: хлопчатобумажные (ГОСТ 6309-79) №80, №100

Шелковые (ГОСТ 22665-83) №65

2. Машина Gs-761кл. фирмы «Pannonia-Венгрия» предназначена для выполнения подшивочных и стегальных операций однониточным цепным стежком при изготовлении из платьевых, костюмных и пальтовых тканей.

Техническая характеристика.

Тип стежка 103

Частота вращения главного вала, мин -1 3500

Длина стежка, мм от 4 до 8

Иглы специальные, изогнутые по дуге окружности 0873-10, №75,85,90

Нитки: хлопчатобумажные (ГОСТ 6309-79) №40,50,60

Шелковые (ГОСТ 22665-83) №65

3. Машина Gs-790 фирмы «Pannonia-Венгрия» предназначена для выполнения стегальных и подшивочных операций однониточным цепным стежком при изготовлении изделий из платьевых, костюмных и пальтовых тканей.

Техническая характеристика.

Тип стежка 103

Частота вращения главного вала, мин -1 3500

Длина стежка, мм от 3 до 7

Иглы специальные, изогнутые по дуге окружности 0873-10 № 75,85,90

Нитки: хлопчатобумажные (ГОСТ 6309-79) №40,50,60,80

Шелковые (ГОСТ 22665-83) №65,33

Отличительной особенностью машины Gs-790 является применение цилиндрической платформы, и для удобства выполнения стегальных операций она снабжена откидным столиком.

Фирма «Pannonia-Венгрия» выпускает машины нескольких вариантов.

Рассмотрим устройство, работу и наладку машин потайного стежка на примере машины GS-761 фирмы «Pannonia-Венгрия».

Машина GS-761-1кл. имеет дополнительный интервальный механизм, обеспечивающий получение задаваемых интервалов между основными проходами иглы. Игла в этой машине при промежуточных стежках захватывает только один слой ткани, а при основном проколе два слоя ткани с интервалом через каждые два, три или четыре стежка. При включении интервального механизма машина используется только как подшивочная на операции подшивания низа изделий /1, 2/.

Устройство и работа механизмов иглы, петлителя машины Gs-761 и Gs-790кл. сходны с устройством и работой этих механизмов машины 285кл. Концерн «Подольск».

В данных машинах установлена игла, совершающая колебательное движение в плоскости, перпендикулярной направлению продвижения тканей. Угол колебания иглы 45˚.

Механизм иглыявляется пространственным четырехзвенником кривошипно-коромыслового типа, в котором эксцентрик 2, шатун 3 и коромысло 5 перемещаются во взаимно перпендикулярных плоскостях.

На главном валу 1 (рисунок 7.1) закреплен эксцентрик 2 со сферической поверхностью, на которую надета нижняя головка шатуна 3. Верхняя головка этого шатуна охватывает шаровую цапфу эксцентричного пальца 4, закрепленного в отверстии коромысла 5 игольного вала 6. На переднем конце игольного вала с помощью стягивающего винта 10 закреплен игловодитель 7. Игла 9 с помощью иглодержателя 8 крепиться к игловодителю 7.

Рисунок 7.1 - Механизм иглы

1 - главный вал, 2 – эксцентрик, 3 – шатун, 4 - эксцентричный палец, 5 – коромысло, 6 - игольный вал, 7 – игловодитель, 8 – иглодержатель, 9 – игла, 10 - стягивающий винт.

Регулировка

1. Положение иглы относительно паза игольной пластины регулируется перемещением игловодителя 7 вдоль оси вала 6 после ослабления винта 10.

2. Величина хода иглы регулируется поворотом эксцентричного пальца 4 после ослабления винта; при приближении эксцентричного пальца к оси вала 6 ход иглы увеличивается.

Механизм петлителя. Пространственный многозвенник, обеспечивающий петлителю необходимое движение имеет следующее устройство (рисунок 7.2). На левом конце главного вала 1 установлен кривошип 11, выполненный как одна деталь с эксцентриком механизма иглы. На который ввернут палец 10. Палец расположен под углом 45˚ по отношению к главному валу. На палец надета муфта 9. С помощью шпильки 8 муфта 9 соединяется с вилкой 7 стержня петлителя 5. На конце стержня 5 крепиться петлитель 2 с помощью винта 3. На стержне имеется шаровой шарнир 5а, который вставляется в подвесной подшипник 4, который подвешен на палец 10. Палец 10 вставлен в отверстие эксцентричной втулки 12. На конце пальца 10 крепиться гайка 13.

Рисунок 7.2 - Механизм петлителя

1.- главный вал; 2.- петлитель; 3.- винт крепления петлителя; 4.- подвесной подшипник; 5.- стержень петлителя; 5а- шаровой шарнир; 6.- винт; 7.- вилка; 8.- шпилька; 9.- муфта; 10.- палец кривошипа; 11.- кривошип; 12.- эксцентричная втулка; 13.- гайка регулировочная.

Регулировка

1. Положение петлителя 2 относительно иглы регулируется перемещением петлителя вдоль его оси после ослабления винта 3. Если петлитель нужно переместить на значительную величину, то ослабляют винт 6 и перемещают стержень петлителя относительно вилки 7.

2. Регулировку боковых перемещений петлителя производят за счет поворота эксцентричной втулки 12 в корпусе машины с помощью гайки 13.

Рисунок 7.3 - Механизм двигателя ткани

1.- главный вал (рисунок 7.3); 2.- эксцентрик; 2а.- винт для регулировки длины стежка; 3.- шатун с кулисным пазом 4; 5.- шарнирная шпилька; 6.- винт; 7.- винт крепления рейки; 8.- зубчатая рейка;

Регулировка

1. Изменение длины стежка достигается перемещением ползуна эксцентрика по пазу корпуса 2 относительно главного вала при помощи винта 2а.

2. Своевременность продвижения ткани устанавливают поворотом корпуса эксцентрика 2 на валу 1.

Выдавливатель ткани 20 (рисунок 7.4) установлен на валу 9, который проходит внутри эксцентричной втулки 8. Эксцентричная втулка 8 с помощью коромысла 11 и шатуна 4 соединяется с эксцентриком 3, установленным на валу зубчатого колеса 2, который получает вращательное движение от главного вала 1 через зубчатую передачу 2 (i=2:1), в результате чего эксцентричная втулка получает одно колебательное движение за два оборота главного вала.

От главного вала 1 с помощью эксцентрика 5, шатуна 6 и коромысла 10 вал 9 с выдавливателем 20 получают поворотные движения. При одновременном движении эксцентриковой втулки 8 и вала 9 выдавливатель 20 будет больше поднимать стачиваемые ткани над игольной пластиной, и игла будет захватывать верхнюю и нижнюю ткани. При неподвижном положении втулки 8 выдавливатель поднимает стачиваемые ткани на меньшую высоту, и игла будет захватывать только верхнюю ткань.

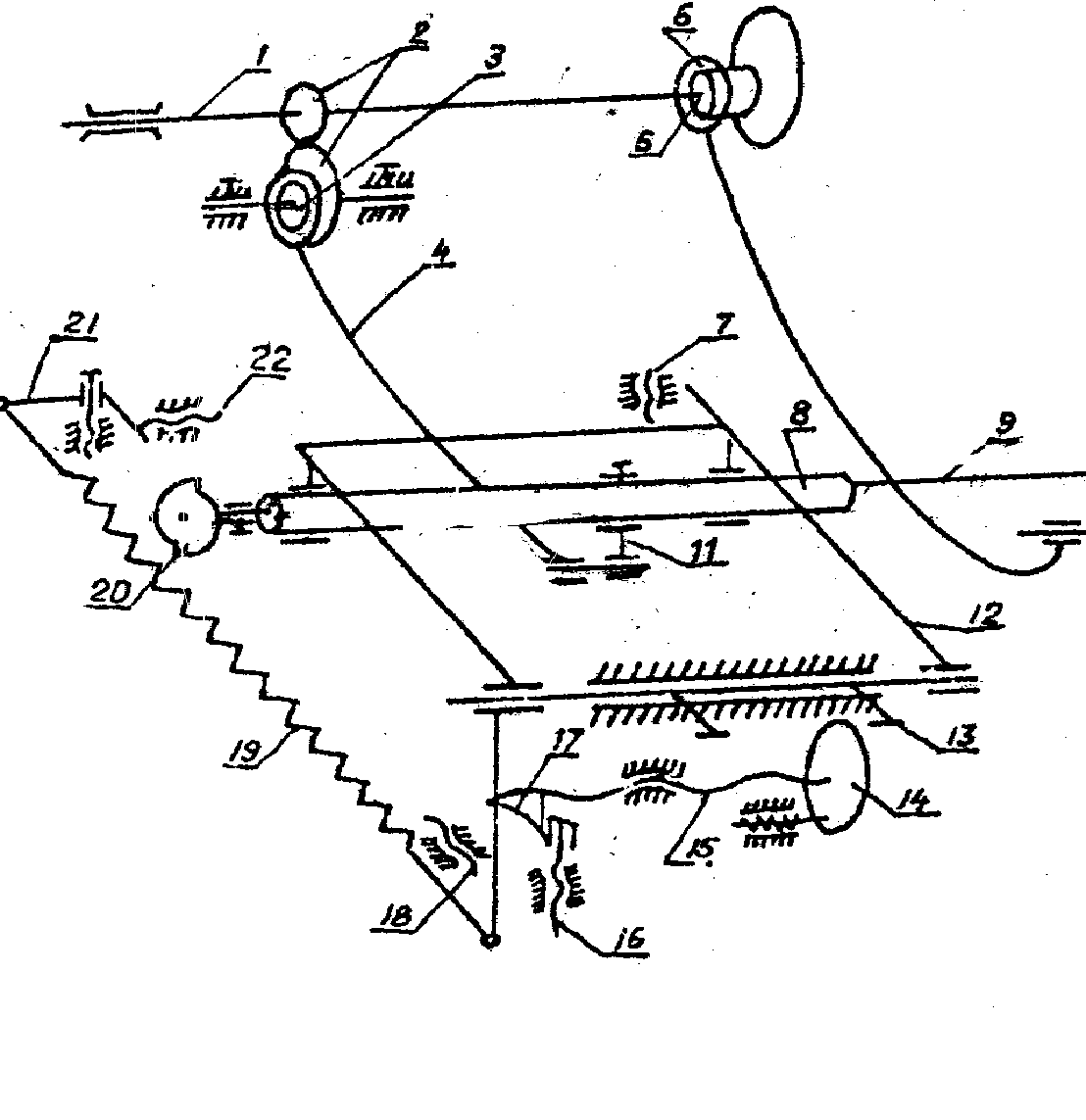

Рисунок 7.4 - Механизм выдавливателя

1. главный вал

2. зубчатая передача

3. эксцентрик

4. шатун

5. эксцентрик

6. шатун

7. винт регулировочный

8. эксцентричная втулка

9. вал выдавливателя

10. коромысло поворота выдавливателя

11. коромысло подъема выдавливателя

12. мостик

13. ось

14. гайка регулировочного винта

15. винт регулировочный

16. винт

17. сектор

18. винт

19. пружина

20. выдавливатель

21. угловой рычаг

22. винт

Регулировка

1. Высоту подъема выдавливателя 20 при подшивании различных тканей регулируют винтом 15 при помощи гайки 14.

2. Высота подъема мостика 12 ограничена винтом 18, а винт 7 служит для ограничения опускания мостика при заправке обрабатываемых изделий.

Интервальный механизм (рисунок 7.5) применен в машине GS-761-1кл и Gs-790кл фирмы «Pannonia» при подшивании изделий из легких тканей и приводится в движение от шестеренки 8, закрепленной на нижнем валу 12. Шестеренка 8 входит в зацепление с капроновой шестеренкой 7, ось которой находится на рамке 5. Капроновая шестеренка 7 входит в зацепление с одной из трех шестеренок 9, укрепленных на верхнем валу 11. На валу 11 установлен эксцентрик 15, который передает движение выдавливателю 10. Для перевода шестеренки 7 с одной ступени на другую необходимо нажать на рукоятку 6.

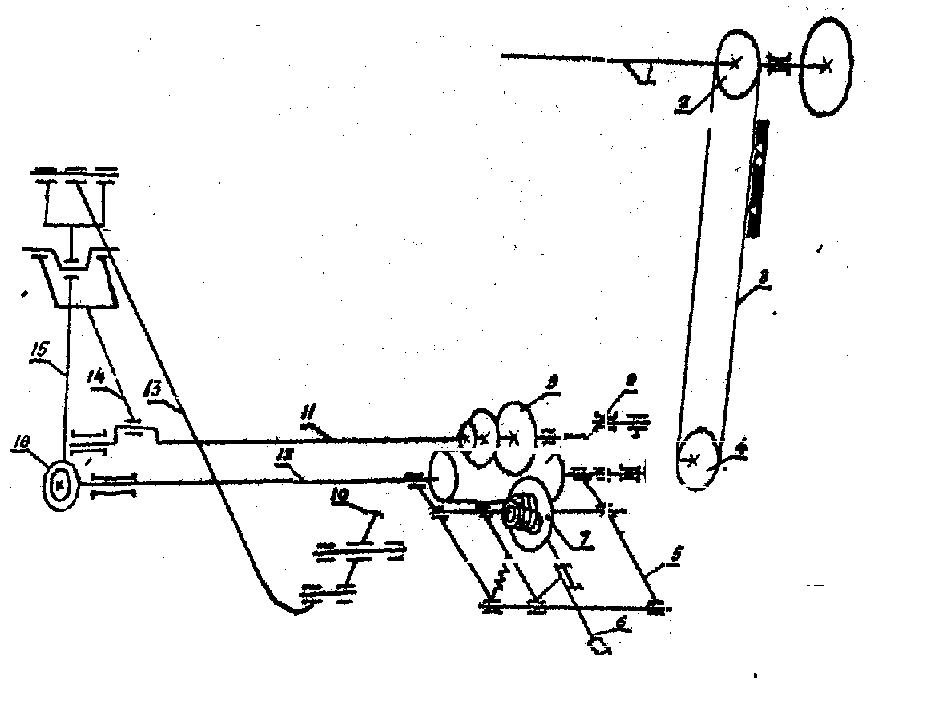

Рисунок 7.5 - Интервальный механизм машин Gs-761кл.

1. главный вал

2. ведущий барабан

3. ремень

4. ведомый барабан

5. рамка

6. рукоятка

7. шестеренка (капроновая)

8. шестеренка

9. набор шестеренок

10. выдавливатель

11. вал верхний

12. вал нижний

13. тяга

14. качающийся рычаг

15. шатун

16. эксцентрик

Регулировка

Если капроновая шестеренка 7 находится в зацеплении с наименьшей шестерней на валу 11, то интервал подшивания основной ткани производится через три стежка. При зацеплении шестеренки 7 с большей шестерней подшивание основной ткани производится через один стежок.
