I - заострение, 2 - отверстия, 3- подошва утюга

Подушка с парообогревом имеет вид, изображенный на рисунке 10.3.

Рисунок 10.3 - Подушка с парообогревом

1 – подушка пресса; 2 – верхняя камера; 3 – плита, прикрепленная в верхней подушке; 4 – камера пропаривания полуфабриката; 5 – отверстие для пропускания пара на полуфабрикат; 6 – паровой клапан

Гладильные поверхности подушек прессов обычно обтягивают сукном, фланелью, холстом или другими тканями.

Впрессах со спиральными нагревательными элементами в плите подушки делаются специальные канавки, в которые закладывается нагревательный элемент (рисунок 10.4).

Рисунок 10.4 - Подушка с электронагревом:

1 - миканит; 2 - спираль; 3 — асбест; 4- керамика

В прессах современных конструкций применяются подушки с одновременным подводом пара и электричества.

3 .Утюги

При изучении их конструкции необходимо разобрать утюг и рассмотреть все его части. Рабочей частью утюга является его подошва, толщина которой делается 15-20 мм для накопления тепла.

При изучении конструкции утюга, используя макеты и литературу, студенты зарисовывают основные детали утюга, например, как показано на рисунке 10.5.

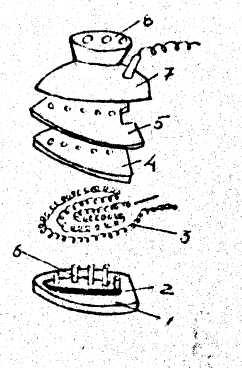

В канавке 2 подошвы 1 укладывается спираль 3, обычно в современных утюгах она размещается в керамических бусах. Затем, накладывается асбестовая прокладка 4 и чугунная накладка 5, надетые на винтовые шпильки 6, и закрепляются гайками, сверху закрепляется крышка 7 с ручкой 8 для удобства пользования.

Рисунок 10.5 - Конструкция электрического утюга

Конструкция электропарового утюга.

Электропаровой утюг фирмы "Гоффман" показан на рисунке 10.6.

В подошву 3 утюга залиты электронагревательные элементы - ТЭНы и оставлены полости 5, которые могут заполняться паром, поступающим от соединительной трубки 2. В рабочем состояния подается ток к электронагревательным элементам через соединительный кабель I, а в полостях 5 утюга пар отсутствует. При пропаривании полуфабриката нажимают на микровыключатель 7, укрепленный на ручке утюга. При этом срабатывает соленоидный паровой клапан, установленный на утюжильном столе, и пар через соединительную трубку 2 полости 5 и отверстия 6 в подошве утюга поступает на полуфабрикат. Температура подошвы утюга сохраняется в заданном интервале с помощью биметаллического терморегулятора 4. Для изменения температуры гладильной поверхности сверху крышки утюга установлен винт-регулятор 8.

Рисунок 10.6 - Схема устройства электропарового утюга фирмы «Гофман»

Техническая характеристика утюга э/п

Мощность нагревательного элемента, Вт 1000

Точность регулирования температуры утюга, °С ±15

Температура гладильной поверхности, °С 120-240

Продолжительность разогрева утюга, мин:

до 120° С 3

до 240° С 13

Способ получения пара централизованно

Расход пара, кг/ч 3

Масса утюга, кг 3,15
