Черт. 2. Схемы габаритов приближения конструкций на городских мостах с трамвайным движением
I — трамвайные пути расположены на оси моста; II — трамвайные пути смещены относительно оси моста: а — на обособленном полотне; á — на общем полотне
5. На совмещенных мостах при расположении двухполосной проезжей части автомобильной дороги по одной полосе с каждой стороны железнодорожных путей или путей метрополитена габарит по ширине на каждой полосе движения должен быть не менее 5,5 м.
6. Полосы безопасности шириной меньшей, чем указано в табл. 1*, допускается при соответствующем технико-экономическом обосновании назначать:
для мостов длиной свыше 100 м на дорогах I-III и III-п категорий и длиной свыше 50 м на дорогах IV и IV-п категорий, если мосты расположены на расстоянии свыше 100 км от крупнейших городов и свыше 50 км от других городов, а расчетная интенсивность движения транспортных средств снижается в 2 раза и более по сравнению с пригородными участками указанных дорог;
в случае расположения мостов на участках дорог с уменьшенной шириной обочины;
при переустройстве мостов;
на путепроводах — при наличии переходно-скоростных полос (со стороны этих полос);
на мостах с дополнительной полосой движения на подъеме (со стороны этой полосы).
При этом ширина полос безопасности должна быть не менее: 1,0 м на мостах дорог I-IIIи III-п категорий и 0,75 м на мостах дорог IV и IV-п категорий.
П р и м е ч а н и е. При назначении полос безопасности шириной меньшей, чем указано в табл. 1*, следует предусматривать установку дорожных знаков, регулирующих режим движения транспортных средств.
7*.При расположении мостов на кривых в плане проезжая часть должна быть уширена в зависимости от категории дорог в соответствии с требованиями СНиП 2.05.02-85 или СНиП 2.07.01-89*.
Проезжую часть автодорожных мостов допускается уширять за счет уменьшения полос безопасности при условии соблюдения ее размеров по п. 6 или увеличения габаритов приближения конструкций.
8.Ширина разделительной полосы на мосту должна быть, как правило, такой же, как на дороге или улице.
На больших мостах при соответствующих технико-экономических обоснованиях ширину разделительной полосы допускается уменьшать, но принимать не менее чем 2,0 м плюс ширина ограждения.
9.Габариты приближения конструкций под путепроводами через автомобильные дороги должны соответствовать приведенным на черт. 3.
Условные обозначения:
а — П принимается по п. 2*; б — бровка земляного полотна; b—определяется конструкцией ограждающих устройств

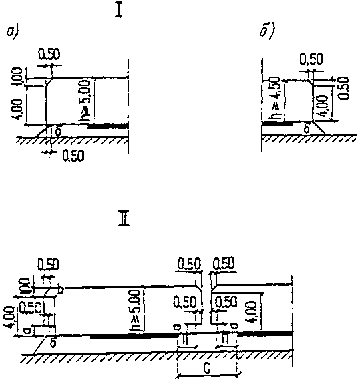

Черт. 3. Схемы габаритов приближения конструкций под путепроводами
I — при отсутствии ограждений на пересекаемых дорогах; II — при наличии опор на разделительной полосе и ограждений на дороге; a — категорий I-III; III-п и IV-п; б — категорий IV и V
При расположении опор на разделительной полосе расстояние от кромки проезжей части до грани опоры должно быть, м, не менее:
на дорогах Iкатегории — 2,0 (в том числе полоса безопасности 1,5 м);
на городских дорогах и улицах — 1,5 (в том числе полоса безопасности 1,0 м).
Габариты по высоте под путепроводами через городские улицы и дороги следует принимать:
при отсутствии трамвайных путей — по п. 2* настоящего приложения;
при наличии « « — по черт. 2.
Габариты по высоте под путепроводами через дороги III-п и IV-п категорий следует принимать по п. 2* настоящего приложения.
П р и м е ч а н и е. При назначении отметок низа конструкций пролетных строений путепроводов, а также положения верхних связей в мостах с ездой понизу следует учитывать возможность повышения уровня проезда после ремонта проезжей части на толщину нового (дополнительного) слоя дорожного покрытия.
10.Расстояние от бровки земляного полотна пересекаемой дороги до передней грани необсыпных устоев или до конуса насыпи при обсыпных устоях должно быть не менее величин, указанных в табл. 2.
Таблица 2
Категория |
Наименьшее расстояние, м, от бровки земляного полотна пересекаемых дорог при проектировании | ||||
пересекаемой дороги |
пешеходных |
путепроводов с числом полос движения | |||
|
мостов |
2 |
4 |
6 |
8 |
I, II, III, III-п, IV-п |
2,0 |
3,0 |
4,0 |
5,0 |
6,0 |
IV |
1,0 |
1,5 |
2,0 |
3,0 |
4,0 |
V, I-c |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
Боковые поверхности промежуточных опор (со стороны дороги) следует располагать за бровкой земляного полотна пересекаемой дороги на расстоянии не менее 2 м при стоечных сквозных опорах и не менее 4 м при сплошных стенках на дорогах I-IIIкатегорий и 0,5 м на дорогахIVиVкатегорий.
При пересечении городских скоростных дорог и улиц опоры всех видов следует располагать на расстоянии не менее 1,0 м от ограждения (бордюра), при отсутствии ограждения - не менее 1,5 м от кромки проезжей части улиц.
Стенки (устои) городских путепроводов тоннельного типа следует располагать на границах габаритов приближения конструкций под путепроводами согласно черт. 3.
