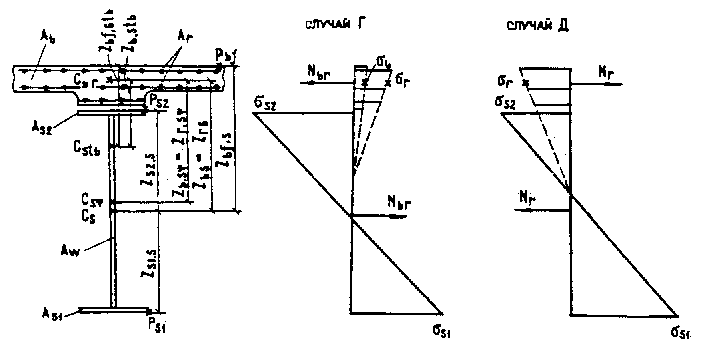

Черт. 16. Усилия, напряжения и деформации в сталежелезобетонном поперечном сечении, воспринимающем положительный изгибающий момент
Таблица 94
As2 |
Значения коэффициента hприN / As m Ry, равном | |||||||
As1 |
0 |
0,05 |
0,10 |
0,15 |
0,20 |
0,25 |
0,30 |
0,35 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 |
1,01,0 |
1,0 0,98 |
1,00,94 |
1,00,90 |
1,00,87 |
1,00,81 |
1,00,75 |
0,980,67 |
0,2 |
1,01,0 |
1,00,97 |
1,00,92 |
1,02 0,87 |
1,03 0,80 |
1,04 0,70 |
1,05 0,57 |
1,06 0,38 |
0,4 |
1,01,0 |
1,04 0,90 |
1,08 0,80 |
1,120,67 |
1,140,52 |
1,160,34 |
1,190,53 |
1,200,68 |
0,6 |
1,01,0 |
1,10 0,84 |
1,19 0,64 |
1,280,40 |
1,350,56 |
1,400,75 |
1,440,95 |
1,461,13 |
0,8 |
1,01,0 |
1,20 0,61 |
1,390,51 |
1,550,84 |
1,701,12 |
1,831,36 |
1,93 1,60 |
1,981,86 |
1,0 |
1,01,0 |
1,291,29 |
1,631,63 |
2,042,04 |
2,472,47 |
2,862,86 |
3,203,20 |
3,383,38 |
Окончание табл. 94
As2 |
Значения коэффициента hприN / As m Ry, равном | ||||||
As1 |
0,40 |
0,45 |
0,50 |
0,55 |
0,60 |
0,65 |
0,70 |
1 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
0 |
0,96 0,58 |
0,95 0,45 |
0,92 0,28 |
0,88 0,52 |
0,83 0,68 |
0,75 0,76 |
0,63 0,82 |
0,2 |
1,07 0,49 |
1,06 0,61 |
1,05 0,72 |
1,02 0,82 |
0,99 0,91 |
0,90 0,99 |
0,751,05 |
0,4 |
1,21 0,84 |
1,20 0,98 |
1,18 1,12 |
1,16 1,22 |
1,13 1,30 |
1,09 1,38 |
1,04 1,42 |
0,6 |
1,47 1,30 |
1,46 1,45 |
1,45 1,58 |
1,42 1,69 |
1,39 1,76 |
1,35 1,84 |
1,30 1,90 |
0,8 |
2,002,08 |
2,022,29 |
2,012,47 |
1,99 2,52 |
1,97 2,50 |
1,91 2,46 |
1,84 2,38 |
1,0 |
3,493,49 |
3,563,56 |
3,573,57 |
3,533,53 |
3,433,43 |
3,293,29 |
3,053,05 |
В табл. 93—95 обозначено:
N= Nbr = Ab sb + Ar sr— в случаях А и Г;
N= Nbr,R =Ab Rb + Ar sr— в случае Б при проверке нижнего пояса;
N= Nbr,R = Ab Rb + Ar Rr — в случае Б при проверке верхнего пояса, а также в случае В;
N= NrR= АrRr — в случае Д при проверке верхнего пояса;
N = Nr=Ar sr, но не более ArRr —в случае Д при проверке нижнего пояса.
П р и м е ч а н и я: 1. Случаи А, Б и В следует принимать по п.5.19* (черт. 16), Г и Д - по п. 5.21 (черт. 17).
2. Здесь Аs2 - меньший по площади пояс стальной балки.
3. Над чертой даны значения hдля случая, когда напряжения от момента и осевой силы суммируются в меньшем по площади поясе стальной балки; под чертой — для случая, когда напряжения от момента и осевой силы суммируются в большем по площади поясе стальной балки.
4. Нормальную силу Nследует принимать растягивающей стальную балку при сжимающих напряжениях в железобетонной плите и сжимающей стальную балку при растягивающих напряжениях в железобетонной плите и арматуре (в формулы силу Nâобоих случаях необходимо подставлятъ со знаком «плюс»).
5.20.При расположении нейтральной оси сечения в пределах высоты железобетонной плиты и напряжениях в растянутой части плиты, превосходящихmbRbtпо пп. 3.24* и 3.25, в состав сечения следует включать только сжатую часть бетона. Проверку прочности сечения следует выполнять с учетом неравномерного распределения напряжений по(высоте железобетонной плиты.
5.21.Расчет сталежелезобетонной балки на воздействие отрицательного изгибающего момента1следует выполнять по формулам табл. 95 по одному из расчетных случаев Г или Д (черт. 17) в зависимости от величины напряжения в бетонеsbна уровне центра тяжести железобетонной плиты.
1Вызывающего в верхнем поясе растяжение.
Таблица 95
Критерии и |
Формулы для критериев и проверок прочности в расчетных случаях | |
проверки |
Г |
Д |
Критерии: |
|
|
соотношения жесткостей |
Еb Ib £ 0,2 Est Is |
- |
напряжений в бетоне (сжатие +, растяжение -) |
sb=- sbi >0,1mbRb |
sb=- sbi £0,1mbRb |
Проверки: |
|
|
напряжений в продольной арматуре железобетона (растяжение +, сжатие -) |
- |
-sri £ mrRr |
стального верхнего пояса (растяжение +, сжатие -) |
-M + Zbs Nbr Nbr ¾¾¾¾¾ + ¾ £ m2 m Ry ?5 Ws2,s As |
-M - Zrs NrR NrR ¾¾¾¾¾ - ¾ £ m Ry ?3 Ws2,s As |
стального нижнего пояса (сжатие +, растяжение -) |
-M + Zbs Nbr Nbr ¾¾¾¾¾ - ¾ £ m Ry ?3 Ws1,s As |
-M - Zrs Nr Nr ¾¾¾¾¾ + ¾ £ m Ry ?3 Ws1,s As |
В табл. 95 обозначено:
M; M1; M2; sbi; sri; As2; Aw; Ab; Ar; As; Wb,stb; Ws2,s; Ws1,s; nr; nb;
Ry; Rb; Rr; ?3; h; m; mr; mb - см. обозначения к табл. 93*;
;;Isy - соответственно площадь, момент сопротивления и момент инерции поперечного сечения нетто стальной конструкции балки, работающей совместно с продольной арматурой площадью(приведенной к материалу стальной конструкции);
Zbs; Zb,sy; Zrs; Zr,sy - расстояния по черт. 17;
?3
?5=¾- поправочный коэффициент, принимаемый не менее 1,0;
m2
- коэффициент условий работы верхнего стального пояса, принимаемый не более 1,2.
