Черт. 4. Схема усилий и эпюра напряжений в сечении, нормальном к продольной оси внецентренно сжатого бетонного элемента
При расчете внецентренно сжатых элементов прямоугольного сечения прочность обеспечивается при соблюдении условия
N £ Rb bx , (64)
при этом высота сжатой зоны определяется по формуле
x = h - 2ec h . (65)
Кроме расчета по прочности в плоскости действия изгибающего момента элемент должен быть проверен расчетом по устойчивости с изгибом из плоскости действия момента (см. п. 3.55*).
Расчет внецентренно сжатых железобетонных элементов
3.69.Внецентренно сжатые железобетонные элементы с расчетным эксцентриситетом ec £ r (см. п. 3.55*) следует рассчитывать по устойчивости и прочности исходя из следующих условий:
а) расчет по устойчивости:
при наличии сцепления арматуры с бетоном
N £ j (Rb Ab + Rsc A¢s + Rpc A¢p) ; (66)
при отсутствии сцепления напрягаемой арматуры с бетоном
N £ j (Rb Ab + Rsc A¢s) - spcl A¢p + ; (67)
б) расчет по прочности: при наличии сцепления арматуры с бетоном
N £ Rb Ab + Rsc A¢s - spcl A¢p ; (68)
при отсутствии сцепления напрягаемой арматуры с бетоном
N £ Rb Ab + Rsc A¢s - spcl A¢p + ; (69)
В формулах (66) - (69):
N— продольное сжимающее усилие от расчетных нагрузок (без учета усилия предварительного напряжения);

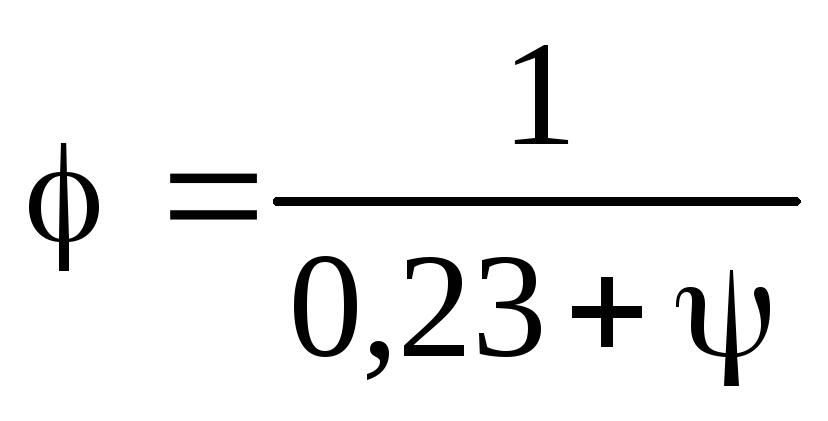

j— коэффициент продольного изгиба, принимаемый по п. 3.55*;
Rb —расчетное сопротивление бетона сжатию при расчете по прочности, принимаемое по табл. 23;
Аb —полная площадь сечения элемента (если площадь сечения арматуры превышает 3 %, то Аbзаменяют на Ab - A¢s - A¢p);
Rsc, Rpc —расчетные сопротивления арматуры сжатию, принимаемые по п. 3.38;
spc— учитываемое в расчете, согласно п. 3.60*, напряжение в напрягаемой арматуре, расположенной в сжатой зоне;
spcl— установившееся предварительное напряжение в напрягаемой арматуре A¢pсогласно п. 3.60", после проявления всех потерь;
;
;
A¢s, A¢p— площади сечения соответственно всей ненапрягаемой и напрягаемой арматуры:
n1— отношение модулей упругости, принимаемое по п. 3.48*.
3.70*.Расчет по прочности внецентренно сжатых железобетонных элементов таврового, двутаврового и коробчатого поперечного сечений с плитой в сжатой зоне с эксцентриситетом еs> r приx > h¢fиx £ xy(черт. 3 и 5) следует производить, используя условие
Ne0 £ Rb bx (h0 - 0,5x) + Rb (b¢f - b) h¢f (h0 - 0,5h¢f) +
+ Rsc A¢s (h01 - a¢s) + spc A¢p (h0 - a¢p) , (70)
и определять величину e0 по формуле
e0 = e + ec (h - 1) , (71)
где N — продольная сила;
h— коэффициент, определяемый по п. 3.54*;
e — расстояние от точки приложения силы Nдо равнодействующей усилий в растянутой арматуре;
ec— начальный эксцентриситет продольной силы N относительно центра тяжести всего сечения (с учетом случайного эксцентриситета согласно п. 3.52*):
spc— сжимающее напряжение в напрягаемой арматуре, расположенной в зоне, сжатой от внешней нагрузки, согласно п. 3.61*.
Для прямоугольных сечений в формуле (70) принимается b'f = b.
Черт. 5. Схема усилий и эпюра напряжений в сечении, нормальном к продольной оси внецентренно сжатого железобетонного элемента, при расчете его по прочности
Высоту сжатой зоны бетона х необходимо определять по формуле
N + RpAp + RsAs - RscA¢s - spc A¢p = Rbbx + Rb (b¢f - b) h¢f . (72)
Знаки при усилиях в формуле (72) соответствуют расположению силы N вне сечения.
При расчете двутавровых сечений с плитой в растянутой зоне свесы плиты не учитываются. Кроме расчета по прочности в плоскости действия изгибающего момента следует проводить расчет по устойчивости с изгибом из плоскости действия момента.
Учет работы сжатой ненапрягаемой арматуры следует производить по п. 3.60*. Однако если без учета этой арматуры х > 2а's,а с ее учетом х < 2а's, то расчет по прочности допускается производить, используя условие
Ne0 £ (Rp Ap + Rs As + N) (h0 - a¢s) . (73)
Расчет на прочность внецентренно сжатых предварительно напряженных элементов при предварительном напряжении заменяется расчетом под нормативной нагрузкой по образованию продольных трещин под нормативной нагрузкой (п. 3.100*) с ограничением сжимающих напряжений в бетоне значениями Rb;mcl, соответствующими классу передаточной прочности бетона.
3.71*.Расчет внецентренно сжатых железобетонных элементов кольцевого сечения при отношении внутреннего r1и наружного r2радиусомr1 / r2 ³0,5 с ненапрягаемой арматурой, равномерно распределенной по длине окружности (при числе продольных стержней не менее 6), производится в зависимости от относительной площади сжатой зоны бетона, равной:

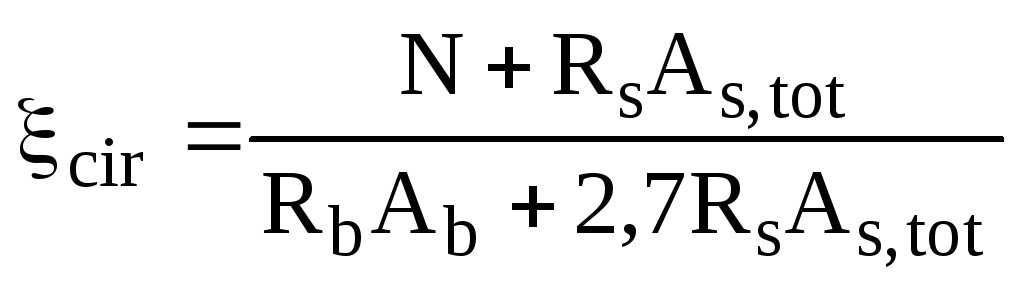

. (74)*

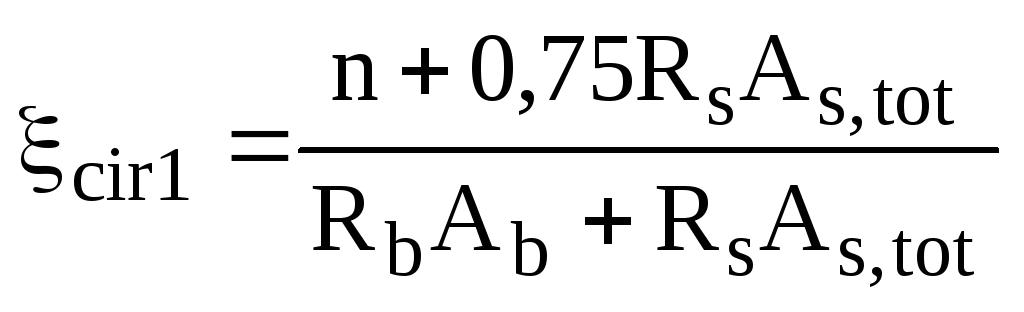

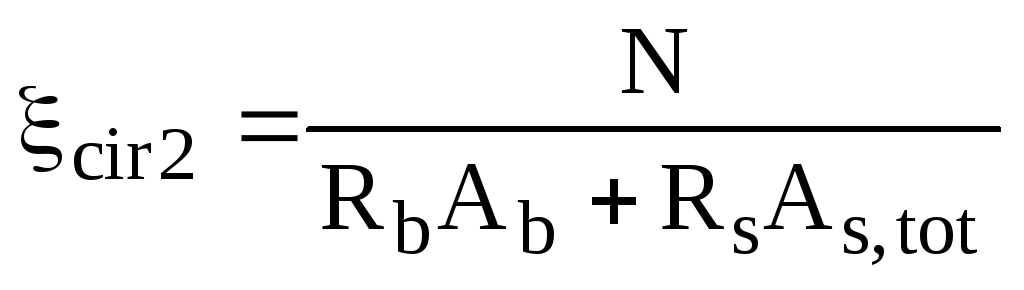

В зависимости от значений xcirв расчетах используются приведенные условия:
а) при 0,15< xcir< 0,60 из условия

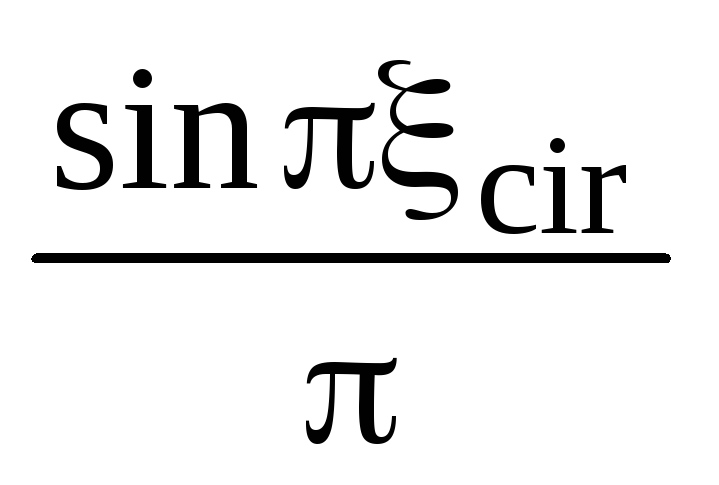

Nlo £ (Rb Ab Zm + Rs As,tot rs) +
+ Rs As,tot rs (1 - 1,7 xcir) (0,2 - 1,3 xcir) ; (75)*
б) при xcir = 0,15 из условия
Nlo £ (Rb Ab rm + Rs As,tot rs) + 0,295 Rs As,tot rs , (76)*
где ; (77)*

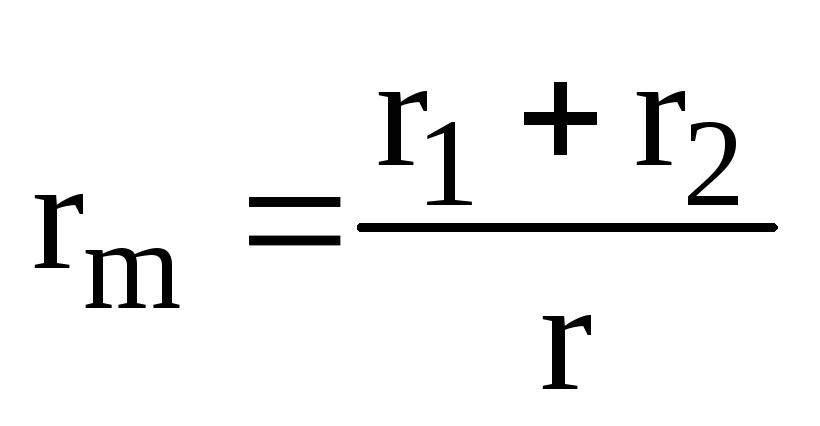

в) при xcir ³0,6 из условия
Nlo £ (Rb Ab rm + Rs As,tot rs) , (78)*
где . (79)*
В формулах (74) — (79)*:
Аb—площадь бетона кольцевого сечения;
As,tot— площадь сечения всей продольной арматуры;
,
rs - радиус окружности, проходящей через центры тяжести стержней рассматриваемой арматуры.

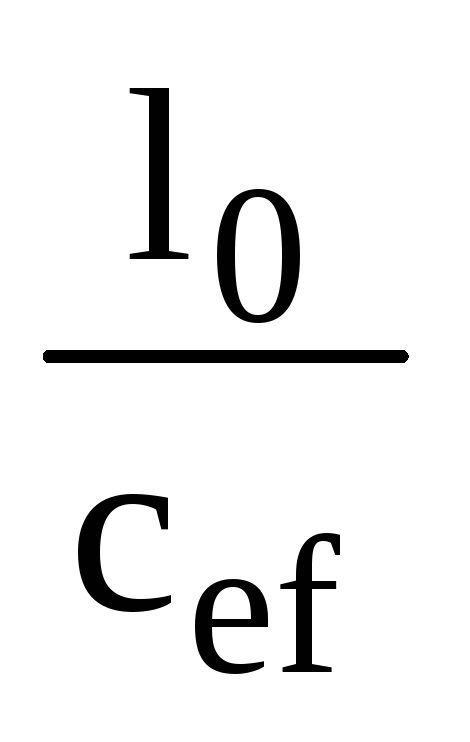

Эксцентриситет продольной силы с определяется с учетом прогиба элемента согласно пп. 3.52*— 3.54* и 3.70*.
При расчете элементов кольцевого сечения на совместное воздействие внецентренного сжатия и изгиба при соблюдении указанных выше требований к сечению при ненапрягаемой арматуре допускается использовать формулы (74)* — (79)*, рекомендованные для расчета кольцевых сечений на внецентренное сжатие, но с учетом измененного значения эксцентриситета ео, вызванного дополнительным влиянием суммарного изгибающего момента М, принимаемого по результирующей эпюре моментов с учетом принятого расположения сил, вызывающих изгиб элемента. При этом суммарное значение эксцентриситета ео, входящего âформулы (75)*, (76)* и (78)*, для конкретных сечений определяется с учетом суммарных значений моментов и нормальных сил для этих сечений. При определении значения критической силы Ncr,входящей в формулу (44) для определения коэффициентаh, учитывающего влияние прогиба на прочность сечения, необходимо учитывать значение коэффициентаjiпо формуле (47).
3.72*.Расчет элементов сплошного сечения с косвенным армированием и с ненапрягаемой продольной арматурой следует производить согласно требованиям пп. 3.69.б и 3.70*. В расчет следует вводить часть бетонного сечения, ограниченную крайними стержнями сеток поперечной арматуры или спиралью (считая по ее оси), и подставлять в расчетные формулы вместоRbприведенную призменную прочность Rb,red.Гибкостьl0 / iefэлементов с косвенным армированием не должна превышать при армировании: сетками — 55, спиралью — 35 (гдеief— радиус инерции вводимой в расчет части сечения).
Формулы (80) и (81) исключены.

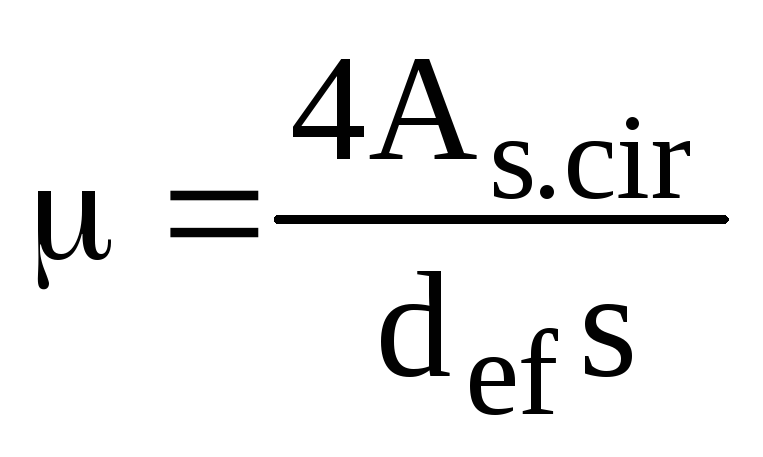

Значения Rb,red следует определять по формулам:
а) при армировании сварными поперечными сетками
Rb,red = Rb + js,xy Rs , (82)
где Rs — расчетное сопротивление растяжению арматуры сеток:
. (83)
В формулах (82) и (83):

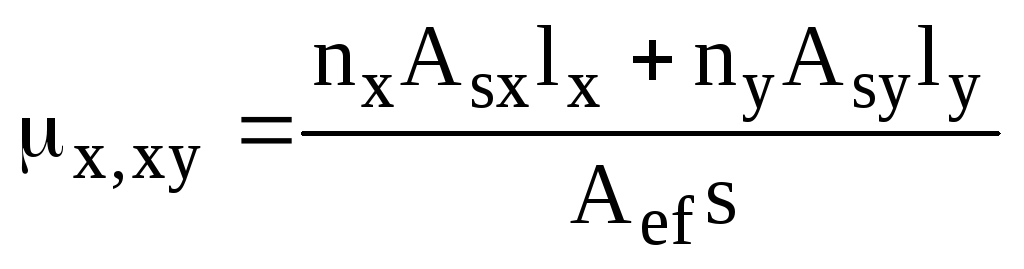

nx, Asx, lx - соответственно число стержней, площадь поперечного сечения и длина стержней сетки в одном направлении (считая в осях крайних стержней);
ny, Ayx, ly - то же, в другом направлении;
Аef - площадь сечения бетона, заключенного внутри контура сеток (считая по осям крайних стержней);
s- расстояние между сетками (считая по осям стержней), если устанавливается одна сетка, то величинаsпринимается равной 7 см;

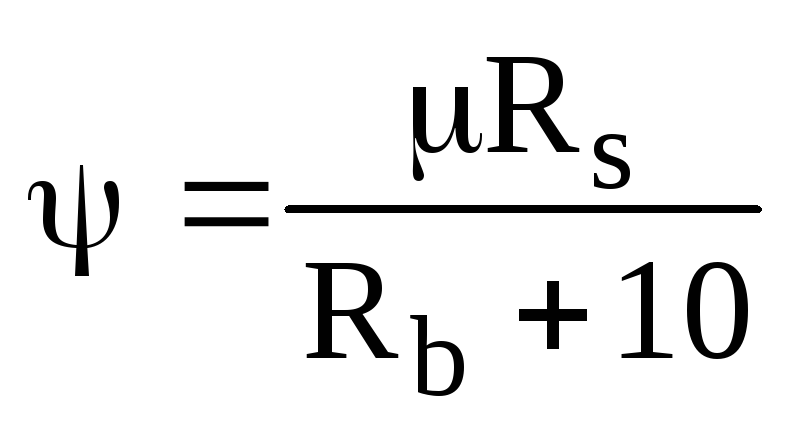

j- коэффициент эффективности косвенного армирования, определяемый по формуле
(84)
при . (85)
В формуле (85) Rs и Rb принимаются в МПа,m=ms,xy .
Площади поперечного сечения стержней сетки на единицу длины в одном и другом направлениях должны различаться не более чем в 1,5 раза;
б) при армировании спиральной или кольцевой арматурой
, (86)
где Rs—расчетное сопротивление арматуры спирали;
ec —эксцентриситет приложения продольной силы (без учета влияния прогиба);
m— коэффициент армирования, равный:
; (87)
Аs.cir —площадь поперечного сечения спиральной арматуры;
def - диаметр части сечения внутри спирали;
s - шаг спирали.
При учете влияния прогиба на несущую способность элементов с косвенным армированием следует пользоваться указаниями п. 3.54*, определяя момент инерции для части их сечения, ограниченной крайними стержнями сеток или заключенной внутри спирали. Значение Ncr, полученное по формуле (45), должно быть умножено на коэффициентj1= 0,25 + 0,05£1 (где сefравно высоте или диаметру учитываемой части бетонного сечения), а при определенииdвторой член правой части формулы (48) заменяется на 0,01j2(гдеj2= 0,1- 1£1). Косвенное армирование учитывается в расчете при условии, что несущая способность элемента. определенная с учетом Аefи Rb,red, превышает его несущую способность, определенную по полному сечению Abи с учетом Rb(но без учета косвенной арматуры). Кроме этого, косвенное армирование должно соответствовать конструктивным требованиям п. 3.153.
3.73*.При расчете элементов с косвенным армированием наряду с расчетом по прочности следует производить расчет, обеспечивающий трещиностойкость защитного слоя бетона. Этот расчет следует производить согласно указаниям пп. З.69,б и 3.70* под эксплуатационной нагрузкой (приgf = 1), учитывая всю площадь сечения бетона и принимая вместо Rb и Rsрасчетные сопротивления Rbnи Rsn для предельных состояний второй группы, а также принимая расчетное сопротивление арматуры сжатию равным Rsc,ser ,но не более 400 МПа.
