Расчет центрально-растянутых элементов
3.74.При расчете сечений центрально-растянутых железобетонных элементов все расчетное усилие должно полностью восприниматься арматурой, при этом требуется соблюдение условия
N £ Rs As + Rp Ap , (88)
где N— продольное растягивающее усилие, приложенное центрально.
Расчет внецентренно растянутых элементов
3.75.Расчет сечений внецентренно растянутых железобетонных элементов следует производить в зависимости от положения продольной силы Nисходя из следующих условий:
а) если продольная сила N приложена между равнодействующими усилий в соответствующей арматуре (черт. 6, а), причем все сечение растянуто, то в этом случае вся расчетная сила должна быть полностью воспринята арматурой и расчет следует производить, используя условия:
Ne £ Rs A¢s (h01 - a¢s) + Rp A¢p (h0 - a¢p) ; (89)
Ne¢ £ Rs A¢s (h - as - a¢s) + Rp A¢p (h - ap - a¢p) ; (90)
б) если продольная сила N приложена за пределами расстояний между равнодействующими усилий в соответствующей арматуре (черт. 6, б) с расположением нейтральной оси в пределах ребра, то прочность сечения следует устанавливать из условия
Ne £ Rb bx (h0 - 0,5x) + Rb (b¢f - b) h¢f (h0 - 0,5h¢f) +
+ Rsc A¢s (h01 - a¢s) + spc A¢p (h0 - a¢p) . (91)
Высоту сжатой зоны бетона х следует определять по формуле
Rp Ap + Rs As - Rsc A¢s - spc A¢p - N = Rb bx + Rb (b¢f - b) h¢f. (92)
Черт. 6. Схема усилий и эпюра напряжений в сечении, нормальном к продольной оси внецентренно растянутого железобетонного элемента, при расчете его по прочности
а — продольная сила N приложена между равнодействующими усилий в арматуре; б — то же, за пределами расстояния между равнодействующими усилий в арматуре
Если полученное из расчета по формуле (92) значение х > xy h0, то в условие (91) подставляется х = xy h0 , где xy определяется согласно указаниям п. 3.61*.
Учет работы сжатой арматуры следует производить согласно п. 3.60*. Однако, если без учета этой арматуры величина х > 2а's,а с учетом ее х < 2a¢s, тo расчет по прочности следует производить из условия
Ne £ (Rp Ap + Rs As - N)(h0 - a¢s). (93)
Расчет по прочности сечений, наклонных к продольной оси элемента
3.76*.Расчет по прочности наклонных сечений должен производиться с учетом переменности сечения:
на действие поперечной силы между наклонными трещинами (см. п. 3.77*) и по наклонной трещине (см. п. 3.78*);
на действие изгибающего момента по наклонной трещине для элементов с поперечной арматурой (см. п. 3.83*).
Расчет сечений, наклонных к продольной оси элемента, на действие поперечной силы
3.77*.Для железобетонных элементов с поперечной арматурой должно быть соблюдено условие, обеспечивающее прочность по сжатому бетону между наклонными трещинами:
Q £ 0,3 jwl jbl Rb bh0 (94)
В формуле (94):
Q — поперечная сила на расстоянии не ближеh0от оси опоры;
jwl = 1 - hn1mw,при расположении хомутов нормально к продольной осиjwl £ 1,3,
где h= 5 - при хомутах, нормальных к продольной оси элемента;
h= 10 - то же, наклонных под углом 45°;
n1 -отношение модулей упругости арматуры и бетона, определяемое согласно п. 3.48*;
;
Asw площадь сечения ветвей хомутов, расположенных в одной плоскости;
Sw -расстояние между хомутами по нормали к ним;
b - толщина стенки (ребра);
h0 -рабочая высота сечения.
Коэффициент jblопределяется по формуле
jbl = 1 - 0,01 Rb ,
в которой расчетное сопротивление Rbпринимается в МПа.

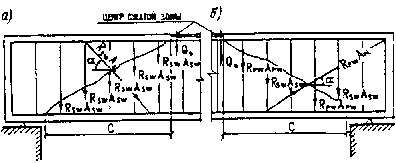

3.78*.Расчет наклонных сечений элементов с поперечной арматурой на действие поперечной силы (черт. 7) следует производить из условий:
для элементов с ненапрягаемой арматурой
Q £ S Rsw Asi sin a + S Rsw Asw + Qb + Qrw ; (95)*
для элементов с напрягаемой арматурой при наличии ненапрягаемых хомутов
Q £ S Rpw Api sin a + S Rsw Asw + S Rpw Apw + Qb + Qrw ; (96)*
