Расчет по устойчивости полок и стенок элементов, не подкрепленных ребрами жесткости
4.44.Расчет по устойчивости полок и стенок прокатных и составных сварных центрально- и внецентренно сжатых, а также сжато-изгибаемых и изгибаемых элементов постоянного поперечного сечения, не подкрепленных ребрами жесткости (черт. 11), следует выполнять по теории призматических складчатых оболочек.

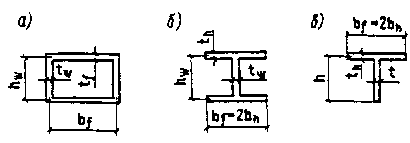

Черт. 11. Схемы расчетных сечений элементов, не подкрепленных ребрами жесткости
4.45*.Устойчивость полок и стенок элементов, не подкрепленных ребрами жесткости, при среднем касательном напряжении, не превышающем 0,2sх, допускается обеспечивать назначением отношения высоты стенки (h, hw)или ширины полки (br, bh)к толщине (t, tw, tr, th)не более 0,951a / (здесь a— коэффициент, sx,cr,ef — приведенное критическое напряжение).
Коэффициент aследует определять:
для пластинок шириной bh, h,опертых по одной стороне (черт. 11, б- е),— по формуле
; (180)
для пластинок шириной hw,hv,опертых по двум сторонам (черт. 11, а, б, г), — по формуле
. (181)
В формулах (180) и (181):
— коэффициент защемления пластинки, определяемый по формулам табл. 67;
x— коэффициент, определяемый (для сечений брутто) по формуле
,
где sx,— максимальное и минимальное продольные нормальные напряжения по продольным границам пластинки, положительные при сжатии, определяемые по формулам (141) — (158) при невыгодном для устойчивости пластинки загружении, при этом коэффициенты?, ?x, ?y, y, yx, yyследует принимать равными 1,0.
Таблица 67
Тип |
Коэффициент защемления пластинки | |||
сечения элемента |
стенки |
полки - для углового сечения при bh/h | ||
|
|
1 |
0,667 |
0,5 |
Коробчатое (черт. 11, а) |
|
| ||
Двутавровое (черт. 11,б) |
|
| ||
Тавровое (черт. 11,в) |
|
| ||
Швеллерное (черт. 11, г) |
|
| ||
Угловое для полки высотой h(черт. 11,д) |
- |
9=¥ |
9= 10 |
9= 5,2 |
Крестовое (черт. 11, е) |
|
|
В табл. 67 обозначено:
b1=; a1 = ;b2=; a2 = ;b3=; a3 = .
П р и м е ч а н и я: 1. При отрицательном значении знаменателя в формулах табл. 67, а также при равенстве его нулю следует принимать =¥.
2. Для углового сечения с отношением bh/h, не указанным в табл. 67, значения9следует определять по интерполяции, при этом дляbh/h= 1 значение9следует принимать равным 100.
Приведенное критическое напряжение sx,cr,efдля пластинки следует определять по формулам табл. 68* в зависимости от критических напряженийsx,cr,за которые следует принимать действующие напряженияsx/m(здесь m— коэффициент условий работы, принимаемый по табл. 60*).
Таблица 68*
Марка стали |
Значение sx,cr, МПа (кг/см2) |
Формулы для определения sx,cr,ef или его значения, МПа (кг/см2) |
16Д |
До 176 (1800) |
1,222 sx,cr |
Ст3 |
Св. 176 (1800) до 205 (2100) |
|
|
Св. 205 (2100) |
385 (3923) |
15ХСНД |
До 186 (1900) |
1,111 sx,cr |
|
Св. 186 (1900) до 284 (2900) |
|
|
Св. 284 (2900) |
524 (5342) |
10ХСНД |
До 206 (2100) |
1,111 sx,cr |
390-14Г2АФД |
Св. 206 (2100) до 343 (3499) |
|
390-15Г2АФДпс |
Св. 343 (3499) |
591 (6023) |
