12 10 8
2 4
б
8
ю
12
Z
Рис. 3.53. Сагиттальные аксиограммы переднего (1) и медиотрузионного (2) движений суставных головок. Справа (а) траектории движений отходят друг от друга на 2 мм, что указывает на возможную патологию ВНЧС; слева (б) — расположение траекторий в норме [Mack H.].
111
HORIZONTAL
-2
мм б
-2 мм а
Рис. 3.54. Горизонтальные аксиограммы. Траектории движений суставных головок балансирующих сторон.
Справа (а) — незначительное начальное боковое смещение (iss) в виде небольшого искривления траектории (обозначено стрелкой); слева (б) iss отсутствует — прямая линия (Н. Mack).
на 45°. Это искривление далее переходит в прямую линию, которая с сагиттальной плоскостью составляет угол 7—10°. Такая траектория регистрируется у пациентов, которые имеют движение Беннетта. Если оно отсутствует, траектория представляет собой прямую линию с углом 7—10° вперед и внутрь.
Траектории движений суставных головок балансирующих сторон во фронтальной плоскости, получен-
ные с помощью электронных приборов, показаны на рис. 3.55. Ме-диотрузионное движение имеет вид кривой, направленной внутрь и вниз, которая переходит почти в прямую линию, что характерно для движения Беннетта.
Использование параокклюзионных ложек позволяет:
мм
Frontal
2
увеличить угол ротации при определении места расположенияшарнирной оси, в основном при глубоком резцовом перекрытии;
произвести аксиографию при нормальной функции и парафункции;
проконтролировать правиль ность определения центрального со отношения челюстей;
изучить механизм возникнове ния щелчков в ВНЧС в начале от крывания рта.
- 10
Рис. 3.55. Фронтальные аксиограммы. Траектории движения суставных головок балансирующих сторон.
а — справа — изгиб в конце движения, суставная головкая поднимается после достижения самой низкой точки (при гипермобильности суставной головки); б — слева.
112
При смыкании челюстей необходимо определить степень резцового перекрытия, место для фиксации ложки и сделать защитную пластинку для верхней челюсти. Пластинку воска размягчить, адаптировать на зубы модели верхней челюсти, затем ввести пластинку в полость рта и просить пациента наку-сить размягченный воск. Полученную пластинку вывести из полости рта, обрезать ее края, чтобы они были на 5 мм шире зубного ряда.
По сторонам от срединной линии внутренней поверхности ложки укрепить восковые валики, чтобы после записи легче было удалить ложку.
а — прилегание ложки к зубам модели нижней челюсти уточнено самотвердеющей пластмассой; б — ложка фиксирована к зубам цементом («Harvard», «Durelon»).
Левый, а затем правый захваты припасовывают к вестибулярной поверхности зубов, фиксируют шестигранным ключом, пластмассой уточняют прилегание его к зубам, чтобы не травмировать десну.
Пациент плотно смыкает зубы, ложку смещают вверх, чтобы она по возможности больше отходила от десневого края. Удаляют излишки пластмассы, мешающие плотному смыканию зубов. Ослабив винты, выводят ложку изо рта, еще раз контролируют края пластмассы по модели.
Ватными роликами изолируют зубы (2 ролика под язык и 2 — с щечной стороны). Зубы обрабатывают спиртом. Ложку фиксируют цементом («Дурелон»: 9 капель жидкости + 3 мерные ложки порошка). Затем зубы высушивают, устанавливают на них ложку, пред-
варительно закрыв верхние зубы подготовленной пластинкой воска. Зубы сомкнуты, оба винта фиксированы. До затвердения цемента пациента просят не двигать челюстью. После этого еще раз проверяют, не мешает ли ложка смыканию зубов. Коррекцию проводят шаровидным бором. Параокклюзионную ложку припасовывают на модели нижней челюсти самотвердеющей пластмассой, чтобы при смыкании челюстей не было препятствий, а затем укрепляют в полости рта цементом (рис. 3.56, а,б). Параокклю-зионная аксиография позволяет установить правильность центрального соотношения. Центральное соотношение фиксируют передним жестким блоком и твердым силиконом (на боковых зубах). Затем устанавливают аксиограф с параокклюзионной ложкой, определяют шарнирную ось. Передний жесткий блок устанавливают вместе с параокклюзионной ложкой и снова определяют расположение шарнирной оси. Если локализация последней не изменяется, центральное соотношение определено правильно.
113
Электромиография (ЭМГ) — объективный метод исследования нейро-мышечной системы путем регистрации электрических потенциалов жевательных мышц, позволяющий оценить функциональное состояние зубочелюстной системы.
Различают три основных метода ЭМГ:
интерференционный (поверх ностный, суммарный, глобальный), при котором электроды накладыва ют на кожу;
локальный, при котором ис следование проводят с применени ем игольчатых электродов;
стимуляционный, при котором проводят измерение скорости рас пространения электрического им пульса от места его нанесения до другого участка стимулируемого нерва или иннервируемой им мыш цы.
Для суждения о состоянии жевательных мышц достаточно проведение интерференционной ЭМГ с помощью поверхностных электродов.
Методика ЭМГ-исследования. ЭМГ-исследованиям жевательных мышц при стоматологических заболеваниях посвящено много работ [Персии Л.С, Хватова В.А., Ерохи-на И.Г., 1982; Петросов Ю.А., 1982; Хватова В.А., 1985; Малевич О.Е., Житний Н.И., 1991; Гречко В.Е. и др., 1994; Онопа Е.Н. и др., 2003; Bessette R. et al., 1971; Freesmey-erW., 1993].
Электрическую активность жевательных мышц регистрируют одновременно с двух сторон. Для отведения биопотенциалов используют поверхностные чашечковые электроды. Электроды фиксируют в области моторных точек (участки наибольшего напряжения мышц, которые определяют пальпаторно).
Для записи ЭМГ применяют функциональные пробы. Регистрируют ЭМГ в физиологическом покое нижней челюсти, при сжатии
114

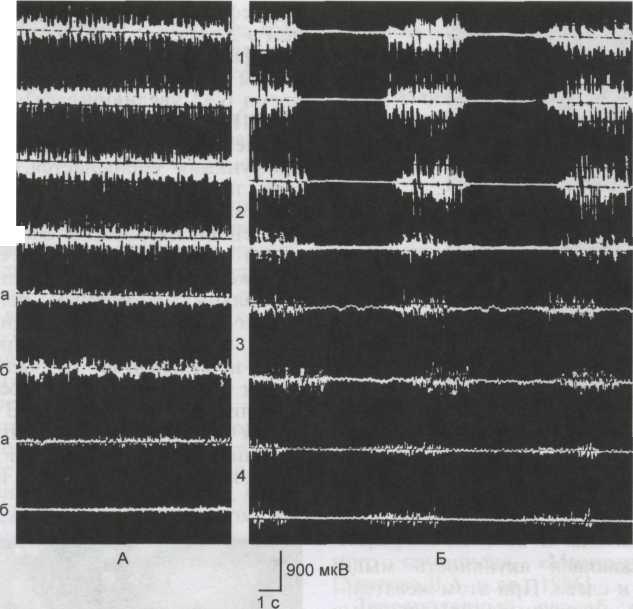

челюстей в привычной окклюзии, произвольном и заданном жевании (рис. 3.57).
Кроме того, изучают мандибу-лярный рефлекс (при постукивании неврологическим молоточком по подбородку по средней линии) при сжатии челюстей в положении центральной окклюзии. Мандибуляр-ный рефлекс — время рефлекторного торможения активности жевательных мышц, имеет диагностическое значение (рис. 3.58).
При анализе ЭМГ определяют следующие показатели: среднюю амплитуду биопотенциалов, количество жевательных движений в одном жевательном цикле, продолжительность одного жевательного цикла, время биоэлектрической активности (БЭА) и биоэлектрического покоя (БЭП) жевательной мускулатуры в фазе одного жевательного движения. Полученные данные сравнивают с показателями нормальной ЭМГ-активности жевательной мускулатуры.
При электромиографии наружных крыловидных мышц используют концентрические игольчатые электроды. Каждый электрод — тонкая полая игла диаметром 0,45 мм, в которую введена проволока, изолированная от внешней оболочки на всем протяжении за исключением кончика. Перед введением игольчатые электроды выдерживают 30 мин в специальном стерилизаторе.
В литературе описаны два способа введения электродов — внутри-ротовой и внеротовой. Внутрирото-вой метод технически трудно выполнить, он не точен и не дает возможность изучить активность мышц во время жевания. Внеротовой метод введения игольчатых электродов через полулунную вырезку нижней челюсти не позволяет осуществить запись ЭМГ во время функции жевания, так как игольчатый электрод проходит через сухожилие жевательной мышцы.
б
-
а — справа, б — слева.
Разработан метод введения игольчатого электрода непосредственно в мышцу вблизи шейки суставного отростка нижней челюсти (В.А.Хва-това, А.А.Никитин А.А. и др.1)-
После обработки кожи лица спиртом электрод вводят в мягкие ткани шейки суставного отростка нижней челюсти, слегка оттягивают на себя, чтобы его рабочая часть находилась в мышце. Такое положение электрода позволяет свободно и безболезненно производить все движения челюсти (рис. 3.59). Осложнение в виде кратковремен-
1 Авторское свидетельство № 1250246 от 13.06.84 г.
ного ограничения открывания рта наблюдали редко.
В норме отмечаются согласованная функция мышц-синергистов и антагонистов, четкая ритмическая смена фаз БЭА и БЭП. В фазе одного жевательного движения время ЭМГ-активности жевательных, височных и наружных крыловидных мышц меньше, а надподъязычных мышц равно времени ЭМГ «покоя».
В периоде покоя отсутствует спонтанная активность мышц. Средняя амплитуда ЭМГ всех исследуемых мышц при сжатии челюстей меньше, чем при жевании. При произвольном жевании происходит периодическая смена функционального центра, наблюдается
115
300
мкВ

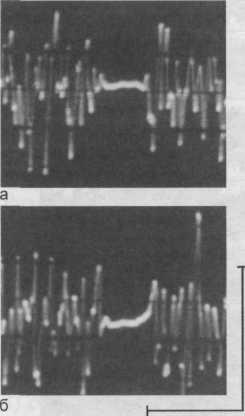

Рис. 3.58. Время рефлекторного торможения активности правой (а) и левой (б) жевательных мышц в норме.
го рефлекса увеличивается более чем в 2 раза.
В фазе одного жевательного движения время БЭП уменьшается, а время БЭА увеличивается.
ЭМГ-активность мышц-подни-мателей при мышечно-суставной дисфункции уменьшается, а мышц дна полости рта увеличивается [Хватова В.А., 1986].
Степень нарушений ЭМГ-актив-ности мышц соответствует степени выраженности болевого синдрома. У больных с полным регрессом клинических проявлений дисфункции после лечения параметры ЭМГ-исследования и латентное время подбородочного рефлекса приближаются к норме. В то же время в группе лиц с остаточными явлениями заболевания в конце курса лечения сохраняются измене-
Жевательные и височные мышцы при жевании проявляют синхронную активность, а залпы ЭМГ-ак-тивности наружных крыловидных и надподъязычных мышц располагаются между залпами активности жевательных и височных мышц.
В норме при физиологическом покое жевательных мышц ЭМГ-ак-тивность отсутствует, в то время как при мышечно-суставной дисфункции такая активность доходит до 170 мкВ, а при явлениях брук-сизма могут наблюдаться и более высокие амплитуды. Длительность латентного периода мандибулярно-
116
Рис. 3.59. Момент записи ЭМГ наружных крыловидных мышц. Игольчатые электроды введены непосредственно в мышцу вблизи шейки суставного отростка (собственная методика).
J.Travell, D.Simons (1989) обнаружили при болевом синдроме дисфункции ВНЧС триггерные точки (ТТ) в жевательных мышцах — участки повышенной раздражимости мышечной ткани, болезненной при сдавливании, из которых иррадиация боли происходит в определенные зоны.
Для всех ТТ характерны общие признаки:
гиперраздражимость;
усиленный метаболизм;
сниженный кровоток;
наличие пальпируемого тяжа.
Исследования показали, что поражение мышц наблюдается при нарушении окклюзии (35 %), брук-сизме (24 %), эмоциональном напряжении (15 %), отсутствии зубов (20 %) и другой патологии зубоче-люстной системы (6 %).
Причины, по которым нарушение окклюзии у одних людей приводит к формированию ТТ в жевательных мышцах, а у других нет, до настоящего времени неясны.
Экспериментальные исследования с вызванными окклюзионными нарушениями показали, что только у одного исследуемого из пяти с искусственно созданной окклюзион-ной дисгармонией к концу второй недели эксперимента появился мышечный дискомфорт. Вероятно, ок-клюзионные нарушения могут поддерживать ТТ в жевательных мышцах, но не формировать и активировать их.
Формированию ТТ в мышцах, по данным биохимических исследований, способствует нарушение метаболизма гормонов, минеральных веществ, витаминов при общих заболеваниях (печени, щитовидной железы, желудочно-кишечных расстройствах).
Интерпретация полученных
ЭМГ-данных возможна при комп-
лексном исследовании зубочелюст-ной системы, так как одни и те же изменения ЭМГ-картины бывают при различных патологических состояниях (потеря зубов, аномалии прикуса, снижение окклюзионной высоты).
3.4.4. Реоартрография
В патогенезе функциональных нарушений зубочелюстной системы важную роль играют изменения гемодинамики околоушно-суставной области.
В стоматологии для изучения микроциркуляции различных тканей используют реографию, лазерную допплеровскую флюоромет-рию, биомикроскопию.
Разработанная тетраполярная методика реоартрографии ВНЧС предполагает использование реоплетиз-мографа РПГ-2-02 и многоканального самописца «Мингограф-34» [Хватова В.А. и др., 1986].
Тетраполярный способ реогра-фии по сравнению с биполярным позволяет регистрировать пульсовые колебания сосудов строго определенной области, увеличивает глубинность исследования.
Параллельно с реограммой записывают дифференциальную рео-грамму и ЭКГ во II стандартном отведении.
Держатель электродов для рео-графии ВНЧС состоит из базиса, изготовленного из пластмассы с укрепленными в нем электрическими контактами из четырех серебряных пластинок размером 5 5 мм, расстояние между которыми 5 мм. Внутренняя поверхность электродов сделана вогнутой, что обеспечивает максимальный контакт с кожей лица в области сустава. Фиксацию электродов на коже лица осуществляют при помощи лейкопластыря. В качестве функциональных проб применяют статическую нагрузку зубов в положении центральной окклюзии в течение 30 с, а
117
Перед исследованием измеряют брахиальное кровяное давление с обеих сторон и пульс. Исследование проводят при нормальном кровяном давлении и пульсе 80—100 в минуту.
Реовазограммы на привычной стороне жевания и на противоположной оценивают качественно и количественно. При количественном анализе реограмм измеряют основную амплитуду реограммы, амплитуды медленного наполнения низшей точки инцизуры и дикроти-ческой волны. На основании этих показателей вычисляют индексы: эластичности сосудов (ИЭ), тонуса сосудов (ИТ), реографический (РИ), дикротический и диастоличе-ский (ДС). Реографический индекс характеризует величину и скорость систолического притока крови в исследуемую область; диастоличе-ский — венозный отток (уменьшается при улучшении оттока венозной крови).
Определяют коэффициент асимметрии реограмм. Меньший показатель принимают за 100 %, разность показателей реовазограмм вычисляют в процентах. Учитывают, что в норме коэффициент асимметрии не превышает 25 % [Яруллин Х.Х., 1967].
В контрольной группе при ин-тактных зубных рядах до функциональной нагрузки реограммы имели вид однородных волн с крутым подъемом анакроты, заостренной вершиной, пологой катакротой.
Инцизура и дикротическая волна расположены в средней части ка-такроты. Асимметрия показателей реограмм обоих ВНЧС не превышает 10 % (рис. 3.60).
При сжатии челюстей происходит симметричное уменьшение реогра-
118
фического индекса и индекса эластичности сосудов, повышаются индексы тонуса сосудов и диастоличе-ский. При заданном жевании на рабочей стороне в 2—3 раза возрастает основная амплитуда реограмм, а на нерабочей стороне этот показатель снижается в 2— 3 раза.
Рабочая гиперемия после сжатия челюстей в норме происходит через 1 мин после нагрузки, а при патологии через 5 мин.
Заданное жевание во всех случаях вызывает улучшение кровотока на рабочей стороне и его ухудшение на балансирующей стороне.
Однако при патологии ухудшение показателей гемодинамики на стороне дефектов зубных рядов продолжается длительно (5 мин, а в норме 1 мин), позднее восстанавливаются исходные показатели после нагрузки. Рабочая гиперемия после нагрузки на стороне интактных зубных рядов и ортогнатического прикуса (привычная сторона жевания) наступает раньше, чем на стороне дефектов зубных рядов- и аномалий прикуса.
После коррекции функционало-ной окклюзии реографические показатели улучшаются.
3.4.5. Фоноартрография
Суставной шум наблюдается при внутрисуставных нарушениях — гипермобильности сустава, дислокации суставных головок и дисков, артрозе.
При выслушивании ВНЧС стетоскопом в норме при движениях нижней челюсти определяются незначительно выраженные звуки трущихся поверхностей. Суставные звуки могут отсутствовать при артрите ВНЧС (излишек суставной жидкости). При артрозе ВНЧС суставные звуки связаны с деформацией суставных поверхностей.
При фоноартрографии с помощью прибора, позволяющего визуально наблюдать звуковые колеба-
Рис. 3.60. Реограммы ВНЧС в норме.
а — до функциональной нагрузки; б — через 10 мин после нагрузки — сжатия челюстей; в — через 20 мин после нагрузки; г — после жевания на правой стороне (через 1 мин после нагрузки).
1 — ЭКГ; 2, 3 — реограммы ВНЧС справа и слева; 4 — дифференцированная реограмма (объяснение в тексте).
ния, прослушивать суставные звуки и записывать их в виде графика, было обнаружено, что амплитуда суставного шума при боковых движениях нижней челюсти значительно больше, чем при открывании и закрывании рта. Это характерно как для нормы, так и для патологии ВНЧС.
В норме во время функциональных проб определяются равномерные, мягкие, скользящие звуки. При нарушениях функциональной окклюзии амплитуда суставного шума повышается в 2—3 раза, при артрозах ВНЧС наблюдаются щелкающие звуки различной выраженности [Хватова В.А. и др., 1988].
