Пример 4.12. Построить графики функций y = 2sin(3x) + 1, y = 0.2x, хϵ[0; 10] в одном графическом окне, но в разных подокнах.
Решение. Введем команды:
>>x=[0:0.1:10]; |
% задаем диапазон и шаг изменения аргумента х |
>>y1=2*sin(3*x)+1; |
% задаем функцию y1=2sin(3x)+1 |
>>y2=0.2*x; |
% задаем функцию y2=0.2x |
>>subplot(1,2,1), plot(x,y1); |
% график y1(х) появится в 1 подокне |
>>subplot(1,2,2), plot(x,y2); |
% график y2(х) появится во 2 подокне |
|
|
Графики появятся в окне «Figure 1» (рис. 4.12).
Рис. 4.12. Графики функций y = 2sin(3x) + 1 и y = 0.2x, хϵ[0; 10],
построенные в разных подокнах одного графического окна
4.4. ПОСТРОЕНИЕ ПОВЕРХНОСТЕЙ И КРИВЫХ В ПРОСТРАНСТВЕ
Построение поверхностей, заданных аналитически
Для построения графика функции z = f(x, y), заданной аналитически, в MATLAB используется встроенная функция ezsurf со следующим синтаксисом:
ezsurf('f', [xmin, xmax, ymin, ymax])
Первый (обязательный) аргумент f – символьное выражение или текстовая строка с описанием функции; второй (необязательный) аргумент [xmin, xmax, ymin, ymax] – вектор, определяющий пределы изменения х и у. Если пределы не указаны, то считается, что [−2 , 2 ].
После выполнения данной команды график функции f = f(x, y) появится в отдельном графическом окне.
88
Пример 4.13. Построить график функции = √2 − 2. Решение. а) Введем команду:
>>ezsurf('sqrt(x^2 - y^2)')
играфик функции = √2 − 2 появится в окне «Figure 1» (рис. 4.13, а). Функцию можно задать в виде символьного выражения:
>>syms x y
>>ezsurf(sqrt(x^2 - y^2))
б) Введем команду с указанием пределов изменения х и у:
>>ezsurf ('sqrt(x^2 - y^2)', [-40,40,-15,15])
играфик функции = √2 − 2 появится в окне «Figure 1» (рис. 4.13, б).
a |
б |
Рис. 4.13. График функции = √2 − 2, построенный с использованием команд:
а – ezsurf('f'); б – ezurf('f', [xmin, xmax, ymin, ymax])
Для построения сетчатой поверхности z = z(x, y), заданной параметрически, в MATLAB используется встроенная функция ezmesh со следующим синтаксисом:
ezmesh(x,y,z,[umin,umax,vmin,vmax])
Аргументы x, y, z (обязательные) – символьные выражения или текстовые строки вида x = x(u, v), y = y(u,v) и z = z(u, v), где u, v – параметры; четвертый (необязательный) аргумент [umin, umax, vmin, vmax] – вектор, определяющий пределы изменения u и v. Если пределы не указаны, то считается, что , [−2 , 2 ].
Пример 4.14. Построить поверхность, заданную параметрически, используя команду ezmesh:
x = u2 cosv, y = 2u sinv, z = u + v.
Решение. Введем команду:
>>ezmesh('u^2 * cos(v)','2*u*sin(v)','u+v',[-5 5 0 2*pi])
ив окне «Figure 1» появится поверхность (рис. 4.14).
89
Для построения сетчатой поверхности z = z(x, y) с закраской ячеек в MATLAB используется встроенная функция ezsurf.
Пример 4.15. Построить поверхность, заданную параметрически, используя команду ezsurf:
x = u2cosv, y = 2usinv, z = u + v.
Решение. Введем команду:
>>ezsurf('u^2 * cos(v)','2*u*sin(v)','u+v',[-5 5 0 2*pi])
ив окне «Figure 1» появится поверхность (рис. 4.15).
Рис. 4.14. Поверхность x = u2 cosv, |
Рис. 4.15. Поверхность x = u2 cosv, |
y = 2u sinv, z = u + v, построенная |
y = 2u sinv, z = u + v, построенная |
с помощью команды ezmesh |
с помощью команды ezsurf |
Построение поверхностей, заданных таблично
В MATLAB для построения графика функции z = f(x, y) в декартовой системе координат используется встроенная функция plot3 со следующим синтаксисом:
plot3( x, y, z)
Здесь x – матрица первых координат сетки точек; y – матрица вторых координат; z – матрица значений функции двух переменных.
Перед использованием функции plot3 необходимо сформировать матрицы значений координатной сетки x и y. Для формирования матрицы значений координатной сетки x, y из векторов x1, y1 в MATLAB используется встроенная функция meshgrid:
[x, y]=meshgrid(x1, y1)
90
Пример 4.16. Построить график функции:
а) z x3 y3 на интервалах [-10;10] по осям OX и OY с шагом 0.5;
б) z e x2 y2 на интервалах [-1;1] и [-2;2] по осям OX и OY с шагом 0.1 и 0.2 соответственно.
Решение. Введем команды:
а) |
|
б) |
>>[x,y]=meshgrid([-10:0.5:10]); |
|
>>[x,y]=meshgrid([-1:0.1:1],[-2:0.2:2]); |
>>z=x.^3-y.^3; |
|
>>z=exp(-x.^2-y.^2); |
>>plot3(x,y,z); |
|
>>plot3(x,y,z); |
>>grid on |
|
|
Графики функций z x3 y3 , |
z e x2 y2 появятся в окне «Figure 1» |
|
(рис. 4.16, а, б). |
|
|
а |
б |
|
Рис. 4.16. Графики функций: а – z x3 y3 ; б – |
z e x2 y2 |
Построение кривых в пространстве
Функция plot3 используется и для построения кривых в пространстве.
|
Команда MATLAB |
|
Описание |
|
|
>> plot3(x,y,t) |
|
Строит кривую x=x(t), y=y(t) в пространстве. |
|
|
|
|
|
|
Пример 4.17. Построить график винтовой линии x sin 4t, y cos4t , t 0; 5π . Решение. Введем команды:
>>t=[0:pi/60:5*pi];
>>x=sin(4*t);
>>y=cos(4*t);
>>plot3(x,y,t)
91
График винтовой линии x sin 4t, y cos4t , t 0; 5π появится в окне
«Figure 1» (рис. 4.17).

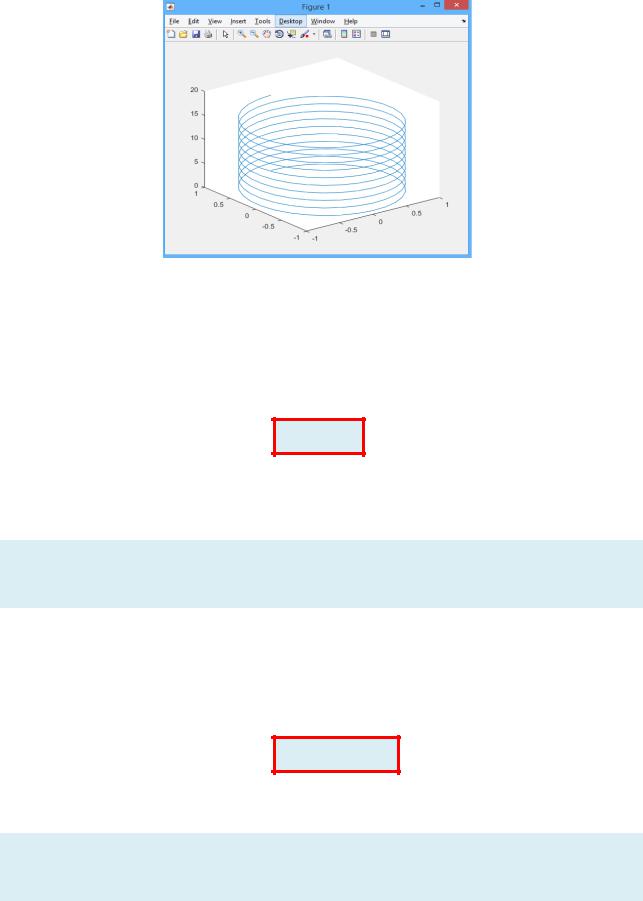

Рис. 4.17. График винтовой линии x sin 4t, y cos4t , t 0; 5π
Сетчатые 3d-графики с окраской
Для построения сетчатой поверхности z = z(x, y), цвет которой меняется в зависимости от значения z, в MATLAB используется встроенная функция
mesh(z)
Пример 4.18. Построить график функции z = x3 – y3, используя команду mesh.
Решение. Введем команды:
>>[x,y]=meshgrid([-10:0.5:10]); >>z=x.^3-y.^3;
>>mesh(z)
График функции z=x3-y3, построенный с помощью команды mesh, появит-
ся в окне «Figure 1» (рис. 4.18).
Особенно наглядное представление о поверхностях дают сетчатые графики, использующие функциональную закраску ячеек. Такой график функции z = z(x, y) можно построить, используя команду
surf(x, y, z)
Пример 4.19. Построить график функции z = x3 – y3, используя команду surf. Решение. Введем команды:
>>[x,y]=meshgrid([-10:0.5:10]); >>z=x.^3-y.^3;
>>surf(x,y,z)
92
График функции z = x3 – y3 , построенный с помощью команды surf , появится в окне «Figure 1» (рис. 4.19).
Рис. 4.18. График функции z = x3– y3, построенный с помощью команды mesh
Рис. 4.19. График функции z = x3 – y3, построенный с помощью команды surf
Контурные графики
Контурные графики используются для графического представления функций двух переменных вида z(x, y) = const и являются альтернативой созданию трехмерных поверхностей. Таким образом, контурный график представляет собой совокупность спроецированных на плоскость (х, у) линий пересечения поверхности z(х, у) плоскостями.
Для построения контурных графиков в MATLAB используется встроенная функция contour со следующим синтаксисом:
contour (z), contour(z, 's')
contour(x, y, z), contour(x, y, z, 's')
Здесь z – матрица с автоматическим заданием диапазонов изменения х и у (в первом случае) и с указанием спецификаций для x и y (во втором случае); s – строковая константа, позволяющая задавать стиль построения графика.
Пример 4.20. Построить контурный график функции z = x3 – y3. Решение. Введем команды:
>>[x,y]=meshgrid([-10:0.5:10]); >>z=x.^3-y.^3; >>contour(x,y,z)
График функции z = x3 – y3 , построенный с помощью команды contour, появится в окне «Figure 1» (рис. 4.20).
93
Рис. 4.20. График функции z = x3 – y3, построенный с помощью команды contour
Для изображения графика поверхности z = z(х, у) и ее проекции в MATLAB используются команды:
meshc(x,y,z)
surfc(x,y,z)
Пример 4.21. Построить график функции z = x3 – y3 и его проекцию на плоскость ХОY: а) используя команду meshc; б) используя команду surfc.
Решение. Введем команды:
а) |
б) |
>>[x,y]=meshgrid([-10:0.5:10]); |
>>[x,y]=meshgrid([-10:0.5:10]); |
>>z=x.^3-y.^3; |
>>z=x.^3-y.^3; |
>> meshc (x,y,z) |
>> surfc (x,y,z) |
|
|
График функции z = x3 – y3 и его проекции на плоскость ХОY, построенные с помощью команд meshc и surfc, появятся в окне «Figure 1» (рис. 4.21).
Функция contour3(x,y,z) позволяет строить трехмерные контурные графики.
а |
б |
Рис. 4.21. График функции z = x3 – y3 и его проекция на плоскость ХОY, построенные с помощью команды: а – mesh; б – surfc
94
