Тестовое диагностирование устройств в составе эвм.
Тестовое диагностирование (или самодиагностирование) в ЭВМ по уровням используемых средств разделяют на тестирование:
а) средствами операционной системы;
б) автономное, выполняемое специальными программами;
в) на микропрограммном уровне (микродиагностика).
Объектом проверки является часть аппаратуры или все устройство ЭВМ.
На любом уровне необходимо выполнять следующие операции:
сформировать тестовые воздействия,
подать их на проверяемый узел,
снять выходные реакции и сравнить их с эталонными,
провести анализ результата диагностирования,
перейти к следующей проверке.
Дополнительно к основным операциям добавляются сервисные —это индикация результатов, документирование и пр.Для выполнения перечисленных операций вводят специальную аппаратуру (так называемое ядро), которое может быть совмещено с основной аппаратурой ЭВМ.
В состав этой аппаратуры входят:
устройства ввода (УВ) и накопители (Н) диагностической информации (тестовые воздействия, ожидаемые ответы),
блок управления (БУ) чтением и выдачей тестовых воздействий, анализом и выдачей результатов,
блок коммутации (БК),
устройства вывода результатов диагностирования.
Эти функции стали возлагать на специализированные процессоры, которые называютсервисными. Благодаря универсальным возможностям и развитой периферии они обеспечивают значительные удобства обслуживающему персоналу.
Схемы организации тестового диагностирования ЦВМ.Для отдельных машин используюттри основные схемы организации тестового диагностирования, основанные на аппаратной реализации ядра:
с централизованным встроенным ядром;
с централизованным внешним ядром;
с распределенным встроенным ядром.

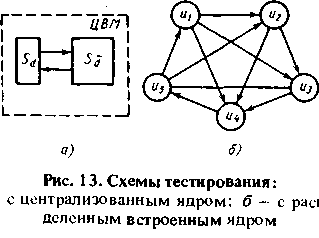

При использовании централизованного ядраЦВМ представляют в виде двух частей:Sd, отвечающей ядру, иSd-, отвечающей ОД (рис. 13,а). Эта схема широко распространена для малых и средних ЦВМ.Ее применяют в машинах ЕС ЭВМ . и СМ ЭВМ.Реализация выполняется встроенной либо внешней в виде сервисного процессора.Недостатком такой схемы диагностирования является зависимость достоверности принимаемых решений от надежности оборудования ядра.Это приводит к необходимости резервирования ядра, организации его по мажоритарному принципу и использования распределенного ядра.
В схеме тестирования с распределенным встроенным ядром (рис. 13,6) каждое устройство (модуль) изu1, u2, u3, u4,u5 может проверять несколько других (см. стрелки). Результат тестирования представляется в виде символов 0, 1, х.
Если проверяющий модуль исправен, то при неисправном проверяемом будет 1, а при исправном 0. Если проверяющий модуль неисправен, то результат тестирования является неопределенным х.
Общее число модулей n выбирают из соотношения n = 2t + 1, с тем чтобы обеспечить обнаружение t отказавших модулей.Решение об исправности принимает специальное устройство — арбитр.

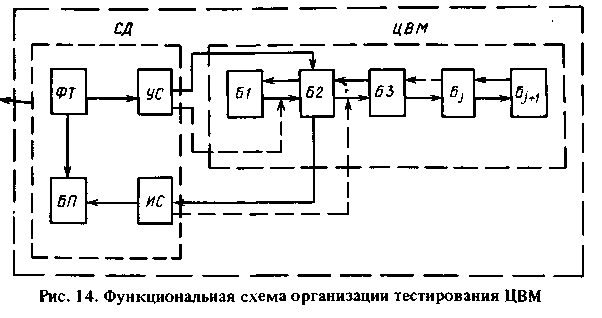

Вычислительные машины, как объекты диагностирования, являются весьма сложными, поэтому приведенные выше схемы тестирования применяют одновременно с разделением машин на блокиКаждый блок бj является объектом диагностирования(рис. 14),в функции ядра входит также обеспечение блокировки воздействий от непроверенных блоков(ФТ — формирователь тестов;БП — блок принятия решения;УС -устройство связи).
Для экономии аппаратурных затратиспользуют процедурупроверки по способу "раскрутки", в рамках которойранее проверенные блоки применяют для проверки последующих.
Врамках перечисленных выше схем тестирования можно применятьпроцедуры диагностирования:
процедура "дерево", при которойпоиск начинается с большого числа функциональных блоков и на каждом шаге проверяется "успех" либо "неуспех" прохождения теста; в случае неуспеха про изводится переход к более подробному анализу подозреваемых блоков;этапроцедура соответствует реализации условных алгоритмов диагностирования;
процедура "с малого", при которойпроверяется вначале малая часть, а затем с небольшими приращениями остальная часть машины;
процедура"пересечения", отвечающаябезусловным алгоритмам поиска, при которойпосле анализа серии результатов тестов производится выделение "подозреваемых" на неисправность блоков.
Любая схема тестового диагностирования предполагает также выбор того или иного способов:автоматического, ручного, микропрограммного, подготовки тестовых последовательностейдля проверки отдельных устройств ЦВМ испособов построения словарей неисправностей(автоматическим, ручным, смешанным).
На рис. 15 показаны схемы тестового диагностирования, применяемые в ЦВМ(ПМК — память микрокоманд;ВЗУ — внешнее запоминающее устройство;ОЗУ — оперативное запоминающее устройство). Схема на рис. 15,а соответствуеторганизации тестового диагностирования ЦВМ с ядром на основе ПМК. Внешний аппаратный тестер загружает микропрограммную память и начинает микродиагностику.Микродиагностическая программа - резидент контролирует устройство управления и арифметико-логический блок, а остальные микропрограммы проверяют память.Стратегия заключается в тестировании малых частей аппаратуры с постепенным расширением области с использованиемпроверенной аппаратуры.Схема на рис. 15,б отличается наличием ОЗУ, выбранного в качестве составной части ядра. В обеих схемахоператора снабжают словарем, а такжеспециальными средствами для проверки внешнего тестера (осуществляется вручную). В схеме на рис. 15,вПМК проверяется с помощью схем контроля.Если перед обнаружением ошибки ПМК оказалось исправным, то оно сразу используется для проверки подозреваемого оборудования.
В процессе тестового диагностирования можно применять следующую стратегию:
проверка контрольной аппаратуры (тестер);
выбор одного из имеющихся в ЭВМ тестов;
проверка схемы сравнения информации;
проверка базовой части ОЗУ;
загрузка в ОЗУ диагностического пакета из ВЗУ.
Эти операции производятся полуавтоматически или вручную,затем обычные операции, основанные на использованиипринципа расширяющихся областей:
сравнивается информация, считываемая из устройства управления с эталонной;
проверяются служебные блоки ЭВМ с помощью устройства управления;
производится программная проверка каналов и терминального комплекта ЭВМ;
проверяется полный объем ОЗУ тестами из ВЗУ.
