Процесс формирования сигнатур.
Содержимое 16-разрядного сдвигового регистра, соответствующее остатку R(х), отображается в шестнадцатеричном формате. Обычно используются следующие нестандартные шестнадцатеричные символы: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9,А, С, F, Н, Р, U, которые удобно индицировать с помощью семисегментного индикатора.

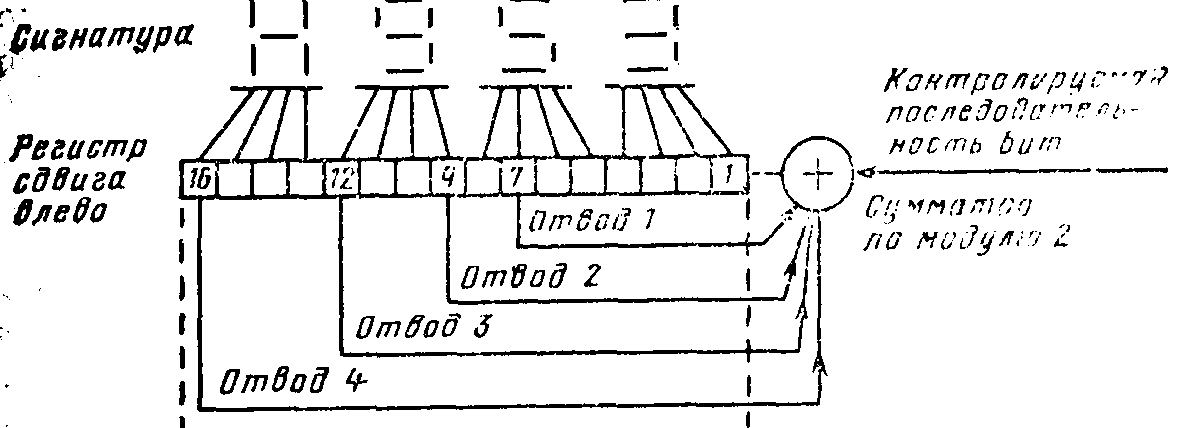

На рис. 8 показан процесс формирования сигнатуры для 20-разрядной входной последовательности X= 11111100000111111111. На вход сумматора по модулю 2 подается двоичный кодXи сигналы обратной связи с соответствующих выходов триггеров регистра сдвига. В исходном состоянии регистр содержит все нули. Затем на каждом временном такте на вход сумматора по модулю 2 поступают двоичные сигналы входного кода. Первые семь тактов регистр работает как сдвиговый регистр без включения обратных связей. После 7-го такта единица с седьмого триггера регистра поступает на вход сумматора, складывается с нулевым значениемXна восьмом такте и на выходе сумматора по модулю 2 появляется 1, которая поступает на вход первого разряда регистра. Аналогично формируются сигналы на входе регистра для других временных тактов. После 20 тактов получим шестнадцатеричное число 359Н (сигнатуру), которое соответствует двоичному кодуR(х) = 1100101010011011 (младшие разряды слева).
На рис. 9.1показан процесс формирования сигнатуры для входной последовательности 11111100000111111111,соответствующей «окну» длительностью 20 тактов. На протяжении первых семи тактов по цепям обратной связи поступают 0и в регистр вдвигаются без каких-либо изменений первые 7бит входной последовательности. После седьмого такта по обратной цепи от первого отвода (седьмой разряд регистра) на сумматор по модулю 2поступает 1, которая в восьмом такте заносится в первый разряд регистра (в восьмом разряде входной последовательности стоит0).Аналогичным образом работает анализатор в последующие такты.
После закрытия «окна» (после 20тактов) в регистре образуется 16-битный остаток 1100 1001 0101ОО11 соответствующий сигнатуре Н953.
Метод сигнатурного анализа требует небольшого дополнительного оборудования и достаточно простого универсального переносного сигнатурного анализатора. Тест -программы проверки аппаратуры могут быть записаны в БИС постоянных ЗУ, размещаемых в самом проверяемом оборудовании.
При выполнении диагностической процедуры оператор последовательно просматривает в тестовом режиме сигнатуры на выходах устройства и при обнаружении расхождения с указанными в документации сигнатурами переходит к просмотру сигнатур в точках неисправной цепи, двигаясь от выхода к входу, пока не найдет неисправный элемент.При использовании сигнатурного анализа поиск неисправностей в микропроцессорной аппаратуре становится похожим на обслуживание телевизора, когда мастер, ремонтирующий его, с помощью тестера и щупа сравнивает сигналы в данной цепи с сигналом, указанным на чертеже схемы, и при обнаружении расхождения для определения места неисправности выполняет просмотр сигналов при движении от выхода к входу схемы.
Введение контрольной цифровой информации (сигнатур) в техническую документацию на цифровую аппаратуру очень удобно, так как для этой аппаратуры не представляется возможным документировать признаки правильной работы схем в виде параметров напряжений, токов или даже форм сигналов.
