Подключающие устройства.

Для уменьшения входной емкости все анализаторы имеют выносные компараторы(от 4 до 16 в одном корпусе). Однако в этом случае невозможно подключить анализатор к разнесенным точкам схемы. Для исключения этого недостатка в некоторых анализаторах используют индивидуальные пробники, где активный элемент находится у кончика щупа.

В специализированных анализаторах, предназначенных для работы с микропроцессорами конкретного типа, используют зажимы типа "клипса",подключаемые к внешнему буферному устройству. Такой зажим позволяет быстро подключить анализатор к испытываемому узлу. Во многих из них применяют цветную маркировку, облегчающую отыскание необходимого канала.

Входное устройство должно обеспечивать надежный механический и электрический контакт при малых габаритных размерах и массе (масса лучших индивидуальных зажимов 3—5 г).

Ввод начальных данных.

Для нормальной работы анализаторанеобходимоввести следующие данные:вид индикации, код запускающего слова, режим работы, величину цифровой задержки, величину задержки запуска, код входа признаков, величину уровня компарирования, частоту внутреннего тактового генератора для анализатора временных диаграмм и т.д.

В первых моделяханализаторов все вышеуказанные операции выполнялисьразличными переключателями и тумблерами, расположенными на передней панели. Чаще всего для ввода запускающего слова использовали тумблеры на три положения, установленные в один ряд, а для ввода различных задержек — кодовые переключатели.

В последних моделях анализаторов, где применяются встроенные алфавитно-цифровые дисплеи, используют ввод начальных данных с клавиатуры. Есть два способа использования клавиатуры: 1) каждой кнопке присуща только одна конкретная функция; 2) на экране располагаются данные о всех возможных режимах работы анализатора.Необходимые режимы выбирают перемещаемым указателем. Количество требуемых органов управления существенно сокращается, хотя аппаратно-программная часть оказывается несколько сложнее.

Проверка отдельных триггеров.

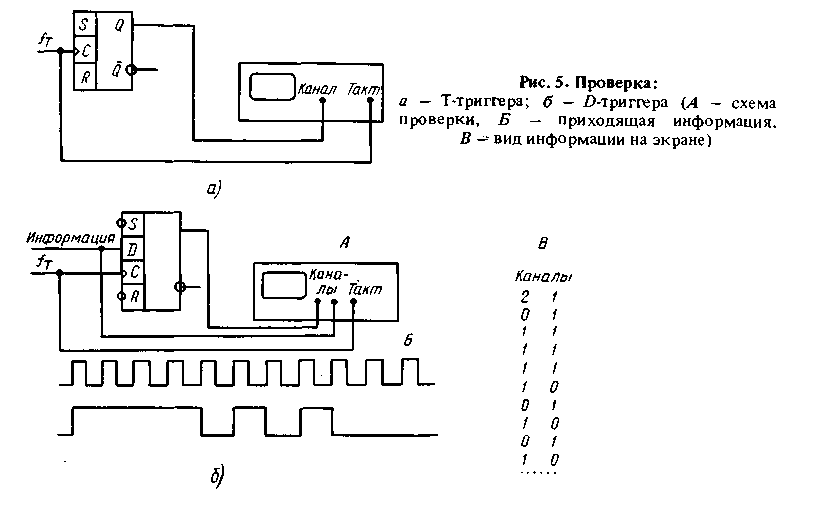

При проверке Т-триггера(рис. 5,а) в качестве тактового импульса для анализатора должен быть взят тактовый импульс, переворачивающий триггер. Для контроля может быть использован всего один информационный канал, который подключается к выходу триггера. При этом нет необходимости в выборе условий запуска. Так, при запуске с нуля анализатор будет показывать последовательность 0101, ..., а с единицы — 1010, ....

При проверке D-триггеров (рис. 5,б) следует различатьдва случая поступления на вход: 1) периодического сигнала и 2) нерегулярной информации.

Первый случай эквивалентен проверке Т-триггера. Во втором случае возникают трудности с запуском, так как контролируется информация по одному или двум каналам.На анализаторе занимают два канала и просматривают информацию с ручным запуском. При многократном запуске информация на экране будет изменяться, но в любом случае отставаниеинформации на втором канале на один такт говорит о правильной работе триггера.

Проверка содержимого постоянных запоминающих устройств (пзу).

Импульсы, тактирующие адресный счетчик, следует использовать в качестве тактовых импульсов для записи информации в память анализатора. К информационным входам анализатора подключают как адресные входы ПЗУ, так и выход информации. Организуя запуск по адресным входам, начиная с адреса 0000 ..., на экране индикатора можно получить таблицу истинности ПЗУ по первым 16 адресам. Для дальнейшего просмотра необходимо использовать цифровую задержку.

Когда выходы ПЗУ работают на общую шину и съем информации идет по мере необходимости (по сигналу "выбор кристалла"), используется вход признаков. В этом случае в память анализатора будет заноситься только то, что выдает ПЗУ в общую шину.

Возможна и работа с запуском по входу информации. В этом случае определяется адрес по известному содержимому памяти.
