71 |
Оторвана шейка |
|
Х а р а к т е р и с т и к а . |
От отлитого валка при за |
твердевании в черновом виде отделилась верхняя часть, состоящая из шейки, трефа и прибыли. Торец излома у места отрыва шероховатый с темной окисленной по верхностью.
В о з м о ж н ы е п р и ч и н ы о б р а з о в а н и я . На рушение графика остывания отливки в форме. Прежде временное раздевание верхней части отливки. Переста новка формы с залитым валком до затвердевания.
Ме р ы п р е д у п р е ж д е н и я . Соблюдение графика остывания валка в форме. Перестановка и раздевание валка только после полного затвердевания его по всему сечению.
Сп о с о б и с п р а в л е н и я . |
Наплавка жидким |
ме |
таллом элементов верхней части |
валка, если -излом |
на |
ходится на расстоянии более двухсот миллиметров выше торца бочки. Переделка на валок меньшей длины.
В л и я н и е на с л у ж е б н ы е с в о й с т в а . После исправления наплавкой, обеспечивающей достаточную прочность, влияния на служебные свойства не оказы вает.
|4 О. Э. Мерло |
197 |
С п о с о б и с п р а в л е н и я . Наплавка жидким ме таллом элементов валка, если излом находится на рас стоянии более двухсот миллиметров выше торца бочки. Переделка на валок меньшей длины.
В л и я н и е на с л у ж е б н ы е с в о й с т в а . После исправления наплавкой, обеспечивающей достаточную прочность, влияния на служебные свойства не оказывает.
14* |
199 |
73
Излишний отрыв металла валка с литником

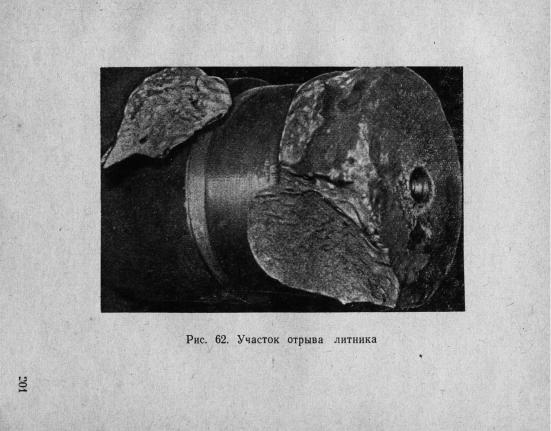

Х а р а |
к т е р и с т и к а . В месте сопряжения |
литника |
с трефом |
или шейкой отливки вырван кусок |
металла, |
имеющий, как правило, овальную форму. Металл в ме сте отрыва имеет чистую поверхность и плотную струк
туру (рис. 62). |
|
В о з м о ж н ы е п р и ч и н ы о б р а з о в а н и я . |
Не |
правильное изготовление литника у места входа |
его в |
форму. Небрежность отламывания литника при выбив ке или обрубке, в результате чего вместе с литником вырвана часть чугуна отливки.
Ме р ы п р е д у п р е ж д е н и я . Уменьшение сечения литника у места подвода его к отливке. Отбивка литника после предварительной подрубки. Отрезка литника.
С п о с о б и с п р а в л е н и я . Если порок расположен на трефе, учесть при разметке для фрезерования воз можность его вырезки и начинать фрезерование с места отрыва. При наличии порока на шейке произвести элек трозаварку с зачисткой и последующей шлифовкой.
В л и я н и е на с л у ж е б н ы е |
с в о й с т в а . После |
исправления механическим путем |
или электрозаваркой |
влияния на служебные свойства не оказывает.
200
74
Несоблюдение минимальных размеров при механической обработке

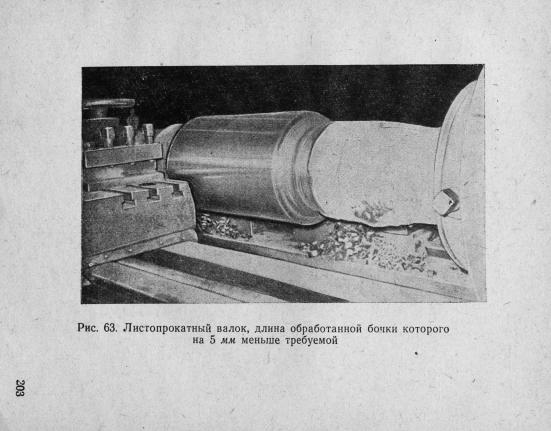

Х а р а к т е р и с т и к а . Фактический размер валка меньше нижнего предела, допускаемого чертежом чисто вой обработки (рис. 63).
В о з м о ж н ы е п р и ч и н ы о б р а з о в а н и я . Пло хое оформление технической документации. Ошибка при составлении инструкции или при разметке. Применение неисправного измерительного инструмента.
Ме р ы п р е д у п р е ж д е н и я . Проверить соответст вие чертежу размеров после разметки. Пользоваться проверенным измерительным инструментом.
Сп о с о б и с п р а в л е н и я . Переделать на валок меньших размеров по длине или диаметру. При незначи тельной величине отступления валок с согласия заказчи ка может быть использован по прямому назначению.
В л и я н и е на с л у ж е б н ы е с в о й с т в а . После переделки влияния на условия эксплуатации не оказы вает. При отступлениях, снижающих прочность, валок к эксплуатации не пригоден и является окончательным браком.
202
75
Повреждение от удара

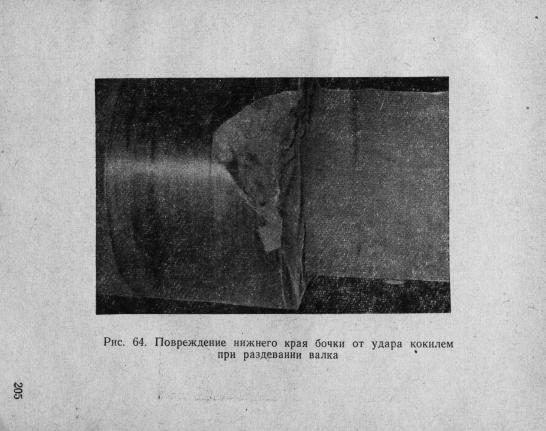

Х а р а к т е р и с т и к а . Нарушение целостности от ливки. Изломы или вмятины вследствие деформирова ния металла от ударов и других физических воздейст вий (рис. 64).
В о з м о ж н ы е п р и ч и н ы о б р а з о в а н и я . Па дение отливки, повреждение от толчков об окружающие предметы при раздевании на обрубной. Обрыв или со скальзывание цепи при транспортировке до и после ме ханической обработки. Небрежная укладка, -приводя щая к скалыванию кромок.
Ме р ы п р е д у п р е ж д е н и я . Очистить участок раз девания отливок от посторонних ненужных предметов. Соблюдать графики осмотра грузоподъемных механиз мов и проверки цепей и тросов. Укладывать валки на стеллажи с деревянными подкладками.
С п о с о б и с п р а в л е н и я . При глубине поврежде ний в пределах допусков устранить порок при механиче
ской обработке. В |
остальных случаях— электрозавар |
||
кой шеек и трефов или переделкой |
на валок |
меньших |
|
размеров. |
|
|
|
В л и я н и е на |
с л у ж е б н ы е |
с в о й с т в а . |
После |
исправления пороков механической обработкой |
или за |
варкой, обеспечивающей достаточную прочность, влия ния на условия эксплуатации не оказывает.
204
