![](/user_photo/_userpic.png)
книги из ГПНТБ / Мерло О.Э. Качество чугунных прокатных валков
.pdf![](/html/65386/283/html_dxedkYlzI7.G_ou/htmlconvd-bI33R891x1.jpg)
04
Верхний торец бочки
Х а р а к т е р и с т и к а . |
Место перехода |
от |
большого |
диаметра бочки валка к |
меньшему диаметру |
верхней |
|
шейки. |
о с о б е н н о с т и . |
Плавность |
|
К о н с т р у к т и в н ы е |
перехода конуса или галтели зависит от разности диа метров элементов валка и от технологии отливки, обес печивающей предотвращение образования пороков. Ко нус верхнего торца бочки валка отвердевает в части формы, изготовленной из формовочной смеси, бочка валка — в кокильной части формы. Разница в тепловом сопротивлении кокиля и формовочной смеси является одной из основных причин, вызывающих образование пороков у конца верхнего торца бочки.
98

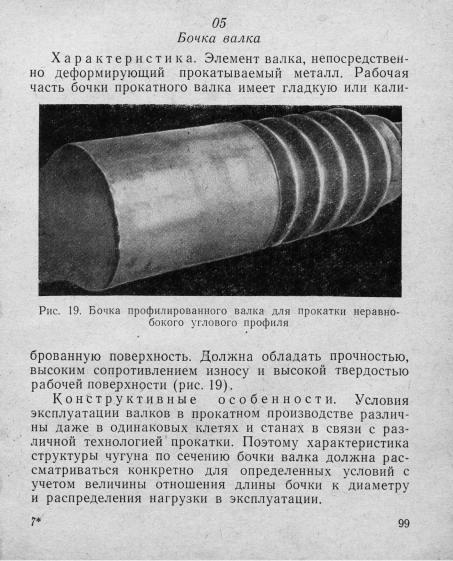

![](/html/65386/283/html_dxedkYlzI7.G_ou/htmlconvd-bI33R893x1.jpg)
06
Нижний торец бочки
Х а р а к т е р и с т и к а . |
Место перехода |
от меньшего |
диаметра нижней шейки |
к большему диаметру бочки |
|
валка. |
|
|
К о н с т р у к т и в н ы е |
о с о б е н н о с т и . |
Плавность |
перехода галтели зависит от разности диаметров эле ментов валка и от технологии отливки, обеспечивающей предотвращение образования пороков. Галтель нижнего торца бочки валка отвердевает в части формы, изготов ленной из формовочной смеси, бочка — в кокильной части формы. Разница в тепловом сопротивлении фор мовочной смеси и кокиля является одной из основных причин, вызывающих образование пороков у галтели нижнего торца бочки.

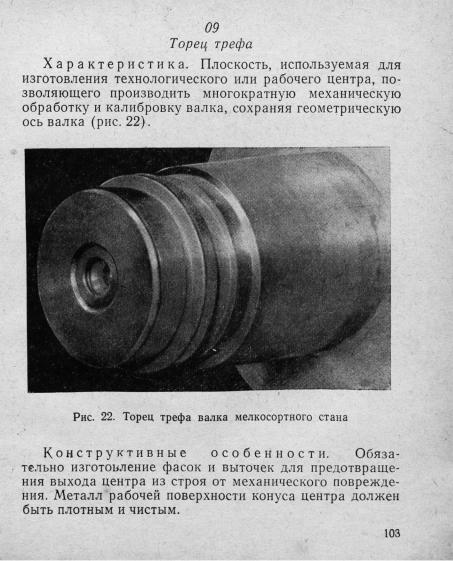

100
![](/html/65386/283/html_dxedkYlzI7.G_ou/htmlconvd-bI33R895x1.jpg)
![](/html/65386/283/html_dxedkYlzI7.G_ou/htmlconvd-bI33R896x1.jpg)
![](/html/65386/283/html_dxedkYlzI7.G_ou/htmlconvd-bI33R897x1.jpg)
Содержание химических элементов
В группе 10 приведены пределы содержания элемен тов химического состава чугуна, отступления от кото рых могут ухудшить качество валков, краткие характе ристики влияния элементов на структуру и свойства вал кового чугуна.
10 — с о д е р ж а н и е х и м и ч е с к и х э л е м е н т о в •
11
углерод;
12
кремний;
13
марганец;
14
фосфор;
15
сера;
16
хром;
17
никель;
18
молибден;
19
магний.
104
/ /
Углерод
Х а р а к т е р и с т и к а . Химический элемент С с тем пературой плавления 3500° С. Содержание углерода в чу гуне валков колеблется от 2,7 до 3,7%. Присутствует в чугуне в виде графита и в составе цементита и перли та. Эти три структурные формы различно влияют на физические и механические свойства чугуна валков. Из менение в химическом составе чугуна общего количества углерода и соотношения его форм определяют характер структуры металла валка. Повышение содержания угле рода увеличивает твердость и хрупкость, снижая проч ность и затрудняет образование чистого отбела.
В о з м о ж н ы е п р и ч и н ы о т с т у п л е н и я . Дли тельное плавление в пламенной печи низкоуглеродистой шихты с высоким содержанием кремния. Применение кислорода для нагрева расплавленного чугуна. Плавле ние в вагранке высокоуглеродистой шихты при увеличен ном расходе кокса, низком содержании кремния и высо ком содержании марганца.
Ме р ы п р е д у п р е ж д е н и я . Сократить длитель ность плавки. При расчетах и составлении шихт подби рать компоненты шихт, обеспечивающие получение тре буемого содержания углерода в расплаве.
В л и я н и е на с л у ж е б н ы е с в о й с т в а . Общее количество углерода непосредственного влияния на эксплуатационные свойства валков не оказывает. В каж дом конкретном случае физико-механические свойства зависят от структуры, которая в значительной мере опре деляется количеством и формой углерода.
8 О. Э. Мерло |
105 |
12
Кремний
Х а р а к т е р и с т и к а . Химический элемент Si с тем пературой плавления 1440° С. Содержание кремния в чу гуне валков колеблется от 0,3 до 2,2%. Находится в твер дом растворе. Повышенное содержание кремния увели чивает жидкотекучесть чугуна, способствует выделению графита, снижает температуру затвердевания, уменьша ет твердость, хрупкость и склонность к образованию уса дочных раковин. Пониженное содержание кремния уве личивает линейную усадку. При отливке отбеленных валков кремний является сильнейшим регулятором глу
бины и качества отбела |
(вместе с углеродом). |
||
В о з м о ж н ы е |
п р и ч и н ы о т с т у п л е н и я . Нару |
||
шения |
технологии |
ввода |
кремния как графитизатора |
в печь, |
ковш или форму. |
Расчет количества кремния без |
учета влияния содержания углерода.
Ме р ы п р е д у п р е ж д е н и я . Необходимо тщатель но регулировать содержание кремния до выпуска из пе чи по данным лабораторных экспресс-анализов (по тех нологической пробе) и после выпуска из печи — по ков шовой пробе. Строго соблюдать технологию присадки кремния в жидкий чугун в процессе заливки формы, обеспечивая требуемые служебные свойства валка. При
расчетах учитывать суммарное |
количество |
углерода |
и кремния в химическом составе отливаемых валков. |
||
В л и я н и е на с л у ж е б н ы е |
с в о й с т в а . |
Содер |
жание кремния в рабочем слое и по сечению валка яв ляется факультативным и непосредственно на качество валка влияния не оказывает при условии соответствия структуры и твердости валка техническим требованиям.
На формирование структуры кремний оказывает весь ма существенное влияние.
106
