.pdf3.КВАЗИЧАСТИЦЫ В ФИЗИКЕ ТВЕРДОГО ТЕЛА
3.1. Квазичастицы и элементарные возбуждения
Конденсированное состояние вещества – ансамбль частиц
(атомов или молекул), объем которого при заданных внешних условиях определяется силами взаимодействия между частицами.
Плотность частиц составляет по порядку величины 1022 частиц в см3 .
Любая попытка описать вещество напрямую, решая уравнения движения всей совокупности отдельных частиц, в силу их огромного числа обречена на провал. Помочь найти правильный подход помогают несколько обстоятельств:
-структурные элементы кристалла (атомы или молекулы) сильно взаимодействуют между собой и образуют систему с трансляционной симметрией;
-движения частиц в кристалле имеют кооперативный характер; -возбуждения в кристалле квантованы;
-квант движения – элементарное возбуждение;
-энергия кристалла может быть представлена в виде суммы энергии основного состояния E0 и энергии возбуждений:
E = E0 +∑nλEλ . |
(3.1) |
λ |
|
Индекс λ характеризует тип элементарного возбуждения, nλ – целые числа, показывающие число элементарных возбуждений типа
λ.
Нобелевский лауреат Филипп Андерсон, один из «гуру» физики конденсированного состояния, сделал следующее утверждение:
«Полная энергия связи основного состояния отнюдь не является очень важной физической величиной, и для объяснения свойств физической системы дает не слишком много. Что действительно важно, так это поведение нижних возбужденных состояний относительно основного, – т. е. тех состояний, которые можно возбудить при относительно низких температурах или слабыми внешними полями. Именно поэтому наше внимание так часто сосредоточено на совокупности низколежащих возбужденных со-
21
стояний системы как наиболее фундаментальной ее характеристике».
В рамках концепции квазичастиц в первом приближении совокупность состояний атомов кристалла можно считать совокупностью невзаимодействующих элементарных возбуждений (идеальный газ – также совокупность невзаимодействующих частиц).
Элементарное возбуждение в кристалле – квазичастица – аналог частицы в идеальном газе. Возбуждение одного из атомов в кристалле (например, поглощение им фотона), приводящее из-за взаимодействия (связи) атомов к возбуждению соседних узлов кристаллической решетки, не остаётся локализованным, а передаётся соседям и распространяется в виде волны возбуждений. Этой волне и ставится в соответствие квазичастица с квазиимпульсом и энергией E = ħω(k) (k - волновой вектор, длина волны λ= 2π/k) .
Основные характеристики квазичастиц (табл. 3.1):
-энергия E;
-квазиимпульс к (определен с точностью до вектора обратной решетки);
-закон дисперсии E(к) (основная динамическая характеристи-
ка);
-эффективная масса m*, d2E/dk2 = 1/m*;
-заряд, спин;
-энергетический спектр (структура состояний квазичастицы);
-функция спектральной плотности состояний dN/dE=f(E).
Сходство частиц и квазичастиц:
При столкновении низкоэнергетических квазичастиц выполняются механические законы сохранения квазиимпульса и энергии.
Различия частиц и квазичастиц:
В отличие от обычных частиц, которые существуют сами по се-
бе, в том числе и в вакууме, квазичастицы не могут существо-
вать вне среды, возбуждениями (колебаниями) которой они и являются.
При столкновениях квазичастиц закон сохранения квазиимпульса выполняется с точностью до вектора обратной решетки.
22
Закон дисперсии обычных частиц — это данность, которую нельзя изменить. Закон дисперсии квазичастиц возникает динамически как следствие взаимодействия элементов кристалла, и потому может быть сложным и изменяться в зависимости от внешних условий, фазовых превращений и т.п.
Таблица 3.1
Основные типы квазичастиц
Квазичастица |
Комментарий |
||
|
|
|
|
Электрон |
2 |
2 |
|
q=-e, s=1/2, m*=∂ E/∂p ≠me |
|||
|
|||
|
|
||
Фонон |
Волна упругих колебаний кристалла |
||
|
|
||
Магнон |
Спиновая волна (волна |
||
|
перемагничивания) |
|
|
|
|
||
Полярон |
Электрон + упругая деформация |
||
|
кристалла |
|
|
|
|
||
Плазмон |
Коллективная электронная волна |
||
|
|
||
Экситон |
Квазичастица, образованная электроном и |
||
|
дыркой, q=0, |
|
|
|
экситон Френкеля – (локальный) |
||
|
экситон Ванье-Мотта – (большой |
||
|
радиус) |
|
|
|
|
||
Куперовская |
Квазичастица, образованная двумя |
||
пара |
электронами, s=0 |
|
|
|
|
|
Тепловые колебания атомов в кристалле – совокупность квазичастиц – фононов. Число возможных типов колебаний – фононных мод – определяется числом атомов (молекул) в примитивной ячейке, а число фононов в каждом состоянии (т.е. с заданной энергией) определяется температурой вещества и физически связано с амплитудой смещения атомов в соответствующих колебательных модах.
23
Другой пример квазичастицы – магнон (спиновая волна в рамках классической физики) в упорядоченном магнитном состоянии кристалла.
Распространение спиновой волны в линейном ферромагнетике связано с прецессией атомных спинов (рис. 3.1). Ось прецессии направлена вдоль вектора намагниченности M, а фаза прецессии изменяется периодически, отражая параметры магнитного возбуждения.
Рис. 3.1. Наглядное представление спиновой волны для цепочки взаимодействующих спинов. Внизу – закон дисперсии (связь энергии ћω) и квазиимпульса k для одномерной цепочки спинов с ферромагнитным взаимодействием
Для одномерной цепочки связь энергии и импульса |
|
определяется законом дисперси |
|
hω S = 4 A S (1 − cos ka ) , |
(3.2) |
где А – константа взаимодействия между ближайшими спинами S, в длинноволновом пределе дисперсия квадратична
k → 0 , hω S ≈ 2 A |
|
S |
|
k 2 a 2 . |
(3.3) |
|
|
24
Для антиферромагнетика дисперсия описывается другим законом:
hω S = −4 A S 1 − cos 2 ka = −4 A S sin ka . (3.4)
Еще один тип квазичастиц – тяжелые фермионы. В некоторых системах эффективная масса носителей заряда оказывается в сотни и тысячи раз больше me. Физической причиной такого явления служат так называемый сильные электронные корреляции, возникающие когда потенциальная энергия взаимодействия электронов в твердом теле становится велика по отношению к кинетической энергии их движения. Эти квазичастицы получили название тяжелых фермионов. Примеры систем такого рода – системы, где есть локализованные (d-, f- ) электроны и обычные электроны проводи-
мости: CeAl3, CeCu2Si2, CeCu6, UPt3, UBe13 .
Некоторые особенности систем с тяжелыми фермионами:
- ферми-жидкостная зависимость электросопротивления от температуры ρ = ρ 0 + AT 2 ;
-экстремально высокие значения электронной теплоемкости и парамагнитной восприимчивости Паули при Т~0;
-эффективный магнитный момент системы при низких температурах равен нулю.
3.2.Методы исследования квазичастиц
1.Опосредованные: измерение макроскопических параметров (сопротивление, теплоемкость, магнитная восприимчивость) + интерпретация на основе моделей.
2.Спектроскопические: получение непосредственной информации о структуре энергетического спектра и дисперсии (связи между энергией и квазиимпульсом) квазичастиц.
Общий принцип спектроскопического эксперимента заключается в том, что на образце рассеивается зондирующая частица с определенной энергией и импульсом. В результате рассеяния в образце рождается (или поглощается) квазичастица (рис. 3.2).
В табл. 3.2 приведены некторые экспериментальные методы, применяемые для изучения квазичастиц в твердом теле.
25
Рис. 3.2 Схема спектроскопического эксперимента: индексом i отмечены энергия и импульс исходного состояния зондирующей частицы, индексом f – конечные.
Таблица 3.2 Некоторые спектроскопические методы исследования квазичастиц
Метод |
Измеряемая характеристика |
|
|
Неупругое рассеяние нейтронов |
Закон дисперсии фононов и |
|
магнонов |
|
|
Неупругое рассеяние |
Закон дисперсии фононов |
синхротронного излучения |
|
|
|
Рассеяние и поглощение света |
Энергия оптических фононов |
(рамановская и ИК-спектроскопия) |
|
|
|
Рентгеновская фотоэмиссионная |
Зонная структура |
спектроскопия, |
|
микроконтактная спектроскопия, |
|
измерение динамической |
|
проводимости |
|
|
|
Кратко охарактеризуем основные особенности этих методов применительно к спектроскопическим задачам в области ФКС – исследованию квазичастиц.
Оптические методы
Энергия фотона видимого диапазона ~ 1-2 эВ; закон дисперсии фотона ω=ck:
(E = 1эВ →ω ~ 250ТГц→ λ ~ 1.2 мкм → k ~ 0.5 10-3 Å-1). 26
Следует подчеркнуть, что для возбуждений в твердом теле характерный волновой вектор ~1 Å-1 при переданной энергии ħω ~ 10 мэВ, т.е. оптические методы позволяют получать информацию об энергии и картине атомных смещений (оптически активных) возбуждений только вблизи центра зоны Бриллюэна (переданный импульс - Q ~ 0)!
Неупругое рассеяние синхротронного излучения
Энергия фотонов Е~ 10 кэВ (в 104 раз больше, чем для видимого света!).
Переданный импульс может составлять ~1-10 Å-1 при углах рассеяния ~180о.
Но важно то, что необходимо разрешение ~10-7Ei.
Доступна дисперсия фононов во всей зоне Бриллюэна, практически нельзя исследовать магноны, и это принципиальный запрет для магнетиков без локализованных моментов.
Неупругое рассеяние тепловых нейтронов
Энергия теплового нейтрона ~ 25 мэВ, ħω= ħ2k2/2m. Переданный импульс может составлять ~ 1-10 Å-1 и выше; Разрешение: ~1 мэВ (может быть существенно лучше!).
Сечениярассеяниянейтроновнафононахимагнонахсопоставимы.
Можно измерять спектры плотности фононных состояний и дисперсию фононов и магнонов во всей зоне Бриллюэна!
Недостатки: относительно невысокая «яркость» доступных источников нейтронов и, соответственно, большие размеры образцов (~1см3), большая длительность эксперимента (5-10 суток и больше), проблема разделения (необходимо делать это с достаточной точностью) фононного и магнитного вкладов.
Вопросы и задания
1.В чем физический смысл фононного представления динамики атомов в кристалле?
2.Чем отличается свободный электрон от электрона в металле, в изоляторе?
3Что такое магнон?
4.Может ли нейтрон рассеяться на свободном электроне (например, электроне зоны проводимости в металле)?
5.В чем физический смысл введения понятий о квазичастицах в физике твердого тела?
27
4.ВЗАИМОДЕЙСТВИЕ НЕЙТРОНОВ С ВЕЩЕСТВОМ
4.1.Методы получения нейтронных пучков
Исторически первым методом получения интенсивных стационарных нейтронных пучков, доступных для проведения систематических экспериментов, стала реакция деления, протекающая в ядерном реакторе (рис. 4.1).
Рис. 4.1. Схема получения нейтронов за счет реакции деления урана
Этот метод в середине 60-х годов прошлого века. достиг технического совершенства, а потоки нейтронов в центре активной зоны реактора, соответственно, достигли насыщения как функция его мощности.
Рис. 4.2. Схема получения нейтронов за счет «испарительной» реакции при взаимодействии протонного пучка с ядром тяжелого элемента
28
Возможности дальнейшего повышения плотности потока нейтронов в пучках в настоящее время и в обозримой перспективе связываются с реализацией реакции “Spallation” – испарения, когда нейтроны в большом количестве рождаются в результате взаимодействия высокоэнергетических протонов с мишенью из тяжелых элементов (тантал, свинец, ртуть) (рис. 4.2) .
4.2.Основные свойства нейтрона
Всоответствии с представлениями современной физики частиц (рис. 4.3), нейтрон «состоит» из трех кварков – u, d, d (два down с зарядом -1/3 и один up с зарядом +2/3.
Рис. 4.3. Внутренняя структура нейтрона, сформированная тремя кварками
Современные значения основных физических параметров нейтрона указаны в Таблице 4.1
Параметры нейтрона |
|
|
|
|
|
|
Таблица 4.1 |
||||||
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Заряд (e – заряд электрона) |
|
± |
|
|
|
|
|
-21 |
e |
|
|
||
|
qn=(-0.4 |
|
1.1) 10 |
|
|
|
|||||||
Масса |
mn=939.56533 |
± |
0.00004 МэВ, |
||||||||||
в атомных единицах |
=1.00866491578±0.00000000055 а.е.м. |
||||||||||||
Разность масс нейтрона и протона |
|
|
|
|
|
|
|
|
± |
0.0000005 МэВ, |
|||
|
mn-mp=1.2933318 |
|
|||||||||||
В атомных единицах |
=0.0013884489±0.0000000006 а.е.м. |
||||||||||||
Время жизни |
τn=885.4±0.9stat±0.4syst c. |
|
|||||||||||
Магнитный момент |
μn=-1.9130427±0.0000005μN. |
||||||||||||
Электрический дипольн. момент |
|
|
|
|
-25 |
|
|
|
|
|
|
|
|
|
dn<0.63 10 |
|
е cм (CL=90%) |
||||||||||
Электрическая поляризуемость |
α |
n=(0.98 |
± |
|
|
|
|
-3 |
3 |
. |
|||
|
|
|
0.21) 10 |
|
|
Фм |
29
Полезные соотношения для различных единиц измерения энергии:
1 мэВ = 8.066 см-1 = 11.6 K = 1.6×10-22 Дж . |
(4.1) |
Для нейтронов соотношение между энергией и параметрами |
|
волны задается как: |
|
E [мэВ]=2.0725k2 [Å-2]=81.8204 λ-2 [Å2] . |
(4.2) |
Для фотонов эти соотношения совершенно иные: |
|
E [кэВ]= 1.97k [Å-1] =12.4λ-1 [Å] . |
(4.3) |
4.3. Особенности взаимодействия нейтронов с веществом
Для понимания возможностей того или иного вида спектроскопии необходимо прежде всего представлять доступный ей диапазон или область в пространстве энергия–импульс.

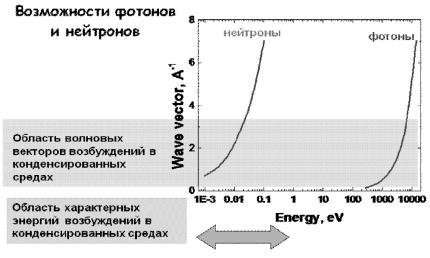

На рис. 4.4 проиллюстрированы доступные для нейтронов и фотонов области в пространстве энергии-импульса. Видно, что нейтроны очень хорошо согласуются по этим параметрам с квазичастичными ( за некоторым исключением – электронов проводимости) возбуждениями твердых тел.
Рис. 4.4. Законы дисперсии для фотонов и нейтронов примерительно к характеристикам квазичастиц в твердом теле
