4.1.3. Обратный ход пресса
При обратном ходе также пренебрегаем скоростным напором и напором положения возвратных цилиндров.
Рис. 13. Схема пресса в период обратного хода
Скорость обратного хода задается техническими условиями на проектирование, и задачей расчета является определение усилия возвратных цилиндров, т. е. их размеров при заданном давлении.
Уравнение движения для обратного хода имеет вид:
, (41)
где:
, (42)
. (43)
По аналогии с предыдущими расчетами получим:
, (44)
, (45)
. (46)
Окончательно получаем:
, (47)

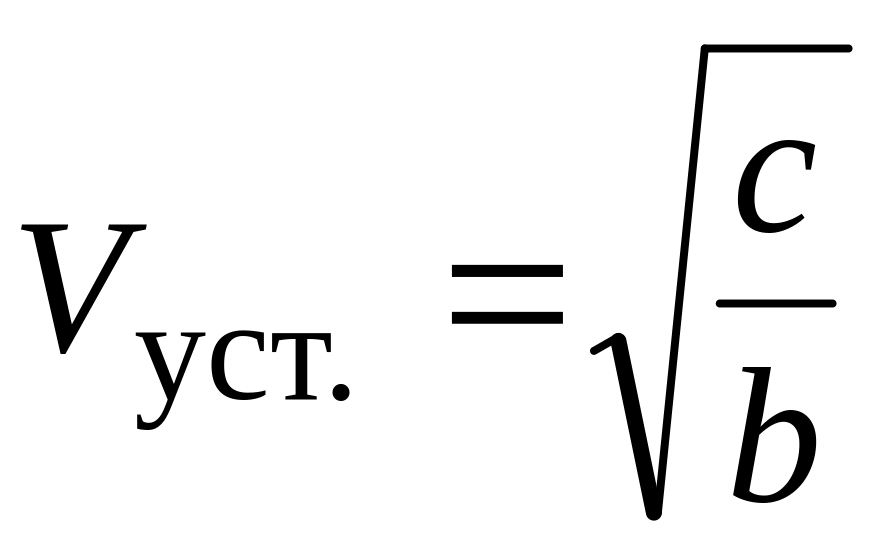

Установившаяся скорость движения, задаваемая техническими условиями, определяется по формуле:
.
Подставляя конкретные значения коэффициентов c и b, определяют размеры возвратных цилиндров.
5. ГИДРАВЛИЧЕСКИЙ УДАР В ТРУБОПРОВОДАХ
Быстрое открытие или закрытие клапанов высокого давления, переход от холостого хода к рабочему, резкая остановка движения рабочего плунжера или изменение сопротивления деформации (резка пробивка и т. д.) вызывают в гидросистемах прессовых установок вследствие проявляющихся сил инерции внутри жидкости чередующиеся волны повышенного и пониженного давления. Происходящее при этом резкое изменение давления жидкости сопровождается гидравлическим ударом. При этом происходит сотрясение трубопроводов, нарушение уплотнений, а иногда разрыв труб или других элементов гидросистемы.

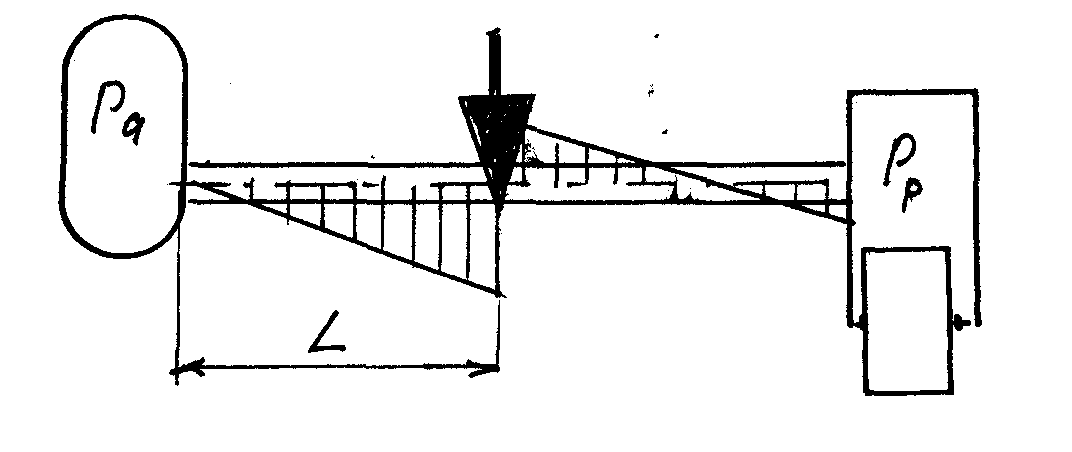

Рис. 14. Схема гидроудара
Перед задвижкой происходит повышение давления, а за ней снижение, т. е. появляется разрежение.

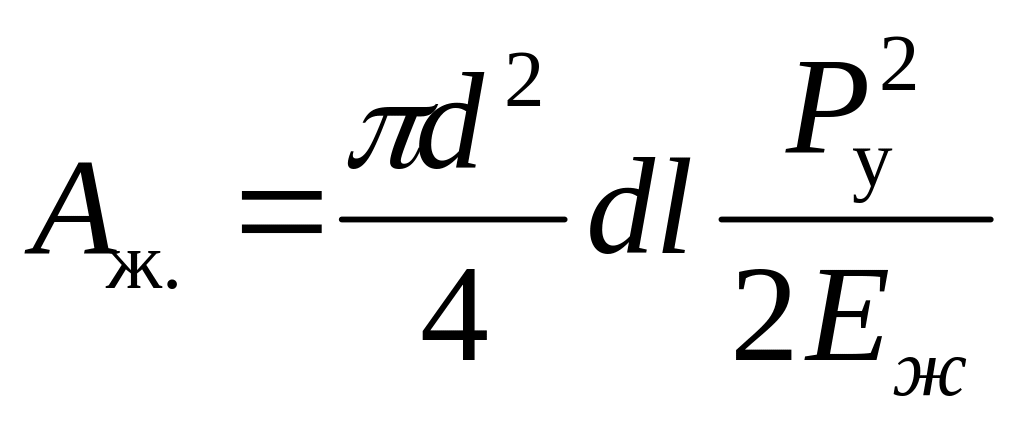

Величину максимального давления ударной волны найдем исходя из того, что при торможении столба жидкости вся кинетическая энергия переходит в работу деформации растяжения стенок трубы и деформацию сжатия жидкости.
(48)
, (49)
, (50)
, (51)
где - плотность жидкости;
V - скорость движения потока;
l - длина трубопровода, где возникает гидроудар;
d - диаметр трубы;
Ру - увеличение ударного давления;
- толщина стенки трубы;
Е - модуль упругости материала трубы;
Еж - модуль объемной упругости жидкости.
После подстановки и преобразования получим:
- формула Жуковского. (52)
Скорость распространения ударной волны в трубопроводе:
. (53)
И в общем виде формула Жуковского представляет собой выражение:
.
Согласно представленной схеме во время закрытия клапана от него будут распространяться по трубопроводу ударные волны. По истечении времени ударная волна распространится по всему трубопроводу и достигнет сечения бака. Поскольку давление в баке постоянно, давление в сечении у бака изменит направление движения, и из этого сечения выйдет обратная волна отрицательного давления, которая достигнет клапана через . Таким образом, в общем случае давление в любом сечении трубопровода складывается из суммы давления первоначального, давления от распространения прямой волны и волны гашения, т. е. отрицательного давления.
Если время закрытия клапана , то будет иметь место неполный гидравлический удар:
, (54)
где VТР - первоначальная скорость;
V - скорость к моменту возвращения ударной волны
к клапану.
Таким образом, уменьшение величины гидроудара можно достичь увеличением времени закрытия клапана.

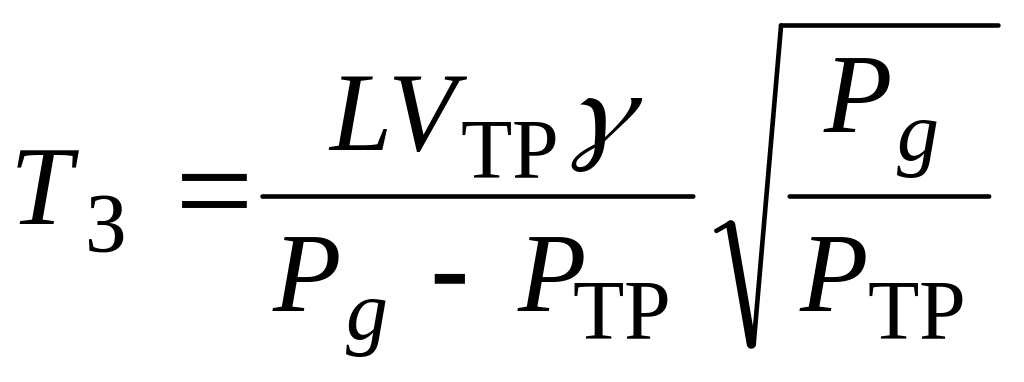

Необходимое время закрытия клапана, исходя из допустимого повышения давления, которое обычно составляет 20 % от рабочего, определяется по формуле:
, (55)
где Рg - допустимое достижение давления;
РТР - рабочее давление в трубе.
