3. Элементы гидропрессовой установки
И СИСТЕМЫ ПРИВОДА
В состав гидропрессовой установки входит собственно пресс; источник жидкости высокого давления, питающий пресс, то есть привод; приемники и накопители жидкости - баки; органы управления, куда входят распределители, клапаны, дроссели и т. д.; трубопровод с соответствующей арматурой, соединяющий все элементы гидропресса в единую систему.
Источник питания пресса жидкостью высокого давления, то есть тип привода определяет принципиальные свойства всей прессовой установки.
По типу привода гидропрессы классифицируются:
1. Насосно-безаккумуляторный привод;
2. Насосно-аккумуляторный привод;
3. Мультипликаторный привод.
В качестве рабочей жидкости в гидропрессах применяется минеральное масло (насосный привод) или эмульсия (насосный, насосно-аккумуляторный, мультипликаторный привод).
Из масел используются следующие: веретенное, машинное, трансформаторное.
В качестве эмульсии применяется вода с раствором в ней 2 - 3 % эмульсола. В состав эмульсола входит 85 % минерального масла 13 % олеиновой кислоты и 2 % едкого натра крепостью 40 %.
Давление рабочей жидкости при насосном приводе принимается равным 200 кг/см2 (20 МПа), при насосно-аккумуляторном - 200 320 кг/см2, при мультипликаторном 400 450 кг/см2 (40 45 МПа).
3.1. Насосно-безаккумуляторный привод

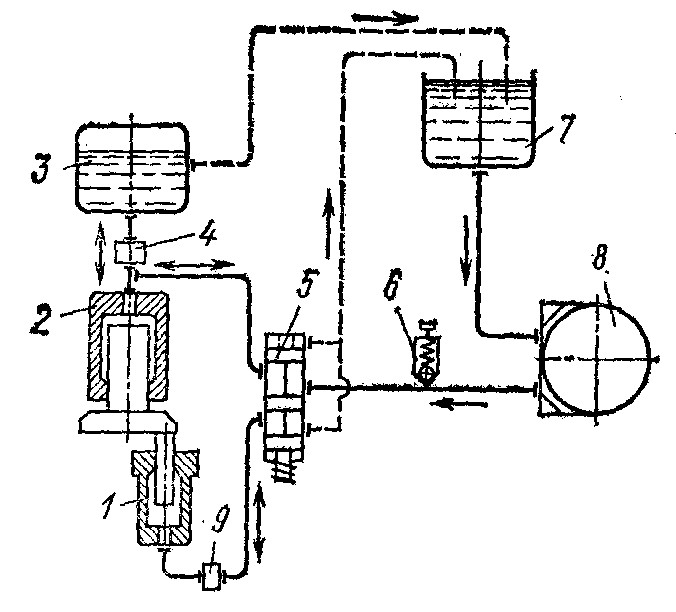

Рис. 4. Насосно-безаккумуляторный привод:
1 - возвратный цилиндр; 2 - рабочий цилиндр;
3 - наполнительный бак; 4 - наполнительный клапан;
5 - система управления; 6 – предохранительный клапан;
7 - сливной бак (насосный); 8 – насосная установка;
9 – наполнительный клапан
В положении «стоп» или удерживания подвижной поперечины на весу насос работает на слив, а жидкость в возвратных цилиндрах запирается перекрытием соответствующих клапанов в системе управления.
В положении холостого хода вниз жидкость поступает из наполнительного бака в рабочий цилиндр, при этом возвратные цилиндры соединяются со сливным баком. С целью увеличения скорости движения поперечины при холостом ходе в наполнительный бак подается избыточное давление воздуха равное 0,5 - 0,8 атм, или наполнительный бак устанавливается выше рабочего цилиндра, и тогда подпор жидкости обеспечивается за счет разности уровней.
При рабочем ходе насос соединяется с рабочим цилиндром, при этом за счет повышения давления в рабочем цилиндре наполнительный клапан закрывается. Возвратные цилиндры соединяются со сливом.
Обратный ход совершается, когда давление от насоса передается в возвратные цилиндры, при этом создается давление и в сервоприводе наполнительного клапана, что позволяет жидкости из рабочего цилиндра перетекать в наполнительный бак и оттуда частично на слив.
При насосном приводе скорость ползуна в период рабочего хода определяется производительностью насоса:
, (4)
где Fp - рабочая площадь плунжера.
о = 0,7 0,9 - объемный к.п.д., учитывающий утечки жид-
кости.
Рабочая скорость подвижной поперечины у прессов с насосным приводом обычно составляет 50 мм/сек.
Работа, развиваемая насосом, соответствует полезной работе, совершаемой прессом за вычетом потерь на трение, местное сопротивление и механических потерь.
, (5)
где - давление в рабочем цилиндре;
Ртехнол. - технологическое усилие, определяемое
сопротивлением деформации заготовки;
м - механический к.п.д.;
ΔР - потери на трение и местное сопротивление.
С учетом отмеченного, к.п.д. пресса с насосным приводом составляет 60 80 %.
К достоинствам пресса с индивидуальным насосно-безаккумуляторным приводом относятся:
1. высокий к.п.д.;
2. простота конструкции;
3. небольшие габариты привода;
4. удобство обслуживания, контроля, возможность гибкого управления прессом.
К недостатком относятся:
1. тихоходность при рабочем ходе;
2. завышенная мощность насоса, которая выбирается по максимальной мощности пресса.
