1.2.5. Защита жилищ от шума

Шумы, в особенности продолжительные и громкие, вредно действуют на нервную систему человека, мешают занятиям, отдыху, вызывают быстрое утомление. Внешние шумы (транспортные и др.) проникают в жилища с улиц, дворов, соседних квартир в этаже, сверху и снизу, а также от работы санитарно-технического и инженерного оборудования (водоснабжение, канализация, лиф­ты).

Меры защиты от шума определяют при выборе градостроительных, объ­емно-планировочных и конструктивных решений зданий. Градостроительными мерами предусматривают возможность снижения шума по пути его распро­странения от движущегося транспорта по городским магистралям (посадка вы­соких деревьев вдоль дорог, устройство акустических экранов, расположение магистралей в выемках и др.) (рис. 1.11).

Конструктивные меры защиты от внешнего шума заключаются в повыше­нии звукоизоляции наружных ограждений (глухих участков стен, окон, дверей). Защиту от внутреннего шума обеспечивают межквартирными перегородками и внутренними стенами, а также междуэтажными перекрытиями. Индекс изоля­ции воздушного шума этих конструкций в жилых домах должен быть не менее 50 дБ, а ударного шума (для перекрытий) – 67 дБ.

Объемно-планировочные решения должны обеспечивать удаление жилых помещений от лифтов, мусоропроводов, насосных установок и другого инже­нерного оборудования. Лифтовые шахты и шахты мусоропровода следует рас­полагать так, чтобы к ним примыкали вспомогательные помещения (кухни, са­нитарные узлы, кладовые и др.).

Непосредственно под квартирами нельзя размещать котельные, бойлерные, насосные установки (кроме пожарных). Не допускается размещение машинных помещений лифтов над, под и смежно с жилыми помещениями. Лифтовые и вентиляционные шахты должны быть изолированы от перекрытий звукоизоля­ционными прокладками и устанавливаться на самостоятельные фундаменты. Все трубопроводы в местах пересечения с перекрытиями должны иметь гильзы, а пространство между трубой и гильзой заполнять вязкоупругим материалом.

Во избежание дополнительных шумовых воздействий в жилых зданиях нельзя размещать АТС, трансформаторные подстанции, административные учреждения, кафе и столовые с числом мест более 50.

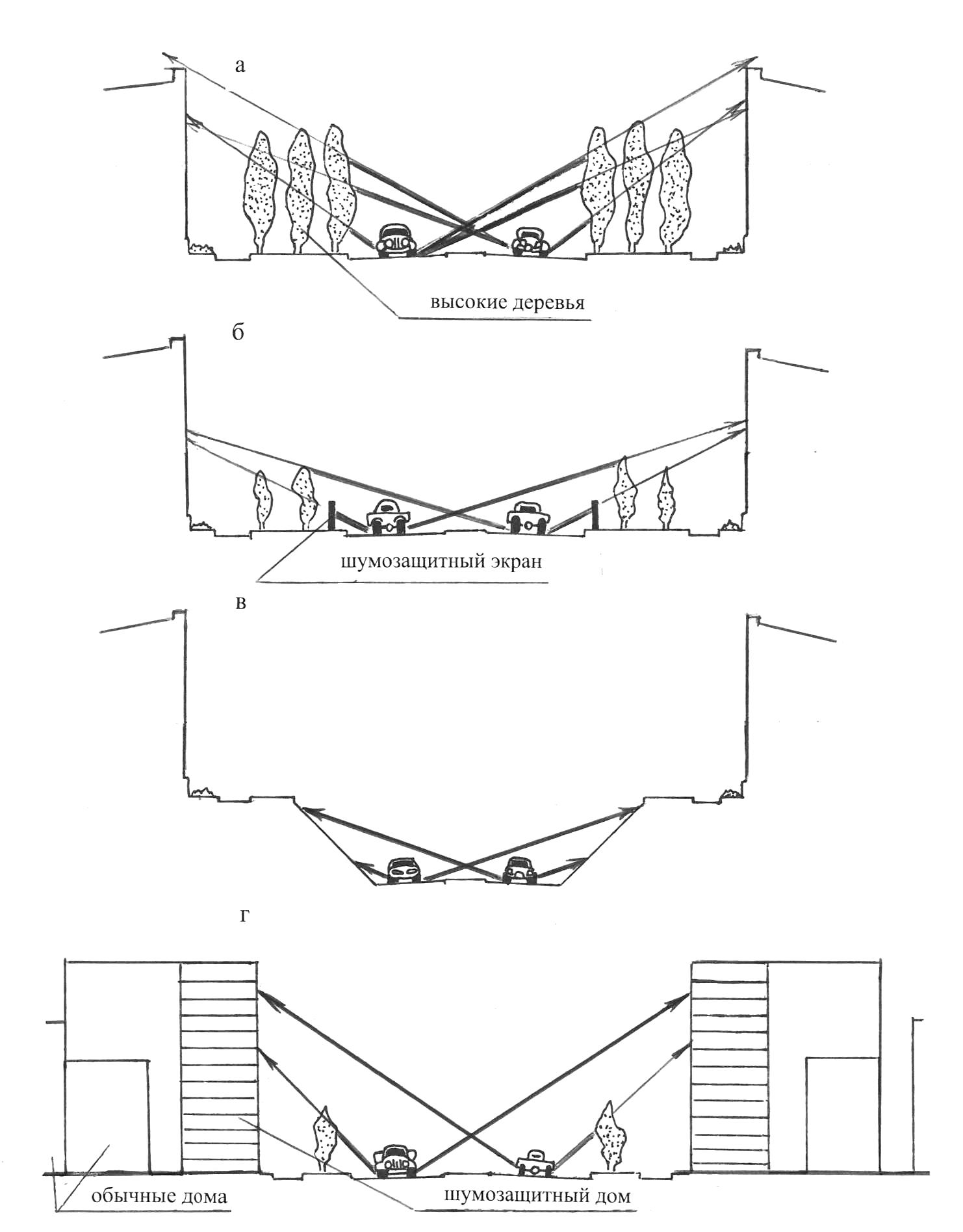

Рис. 1.11. Градостроительные приемы защиты от шума:

а – посадкой высоких деревьев; б – шумозащитными стенками-экранами;

в – размещением транспортных магистралей в выемках;

г – шумозащитными высокими домами П-образной формы в плане

1.2.6. Основные требования по проектированию лифтов и мусоропроводов

Лифты в жилых домах квартирного типа следует предусматривать, если отметка пола верхнего этажа от уровня планировочной отметки земли состав­ляет 14 м и более. В климатических подрайонах 1А, 1Б, 1Г, 1Д и IVA и местно­стях, расположенных на высоте 1000 м и более над уровнем моря, лифты сле­дует предусматривать в зданиях с отметкой пола верхнего этажа 12 м и более.

В жилых домах для престарелых и семей с инвалидами с отметкой пола верхнего этажа соответственно 8 м и более и 5 м и более следует предусматри­вать лифты.

Необходимое число лифтов, их грузоподъемность и скорость приведены в табл. 1.3. Количество лифтов и их грузоподъемность в зданиях общежитий и гостиниц следует определять по расчету.

В гостиницах лифты назначаются в зависимости от их разряда: для гости­ниц высшего разряда при высоте здания в два этажа и более; первого разряда – в три этажа и более, второго, третьего и четвертого разрядов – в четыре этажа и более. Методика расчета лифтов приведена в [30]. Габариты и вариан­ты блокировки лифтов приведены на рис. 1.12, а принципиальная схема их уст­ройства на рис. 1.13.

Основные размеры строительных элементов лифта можно принимать в со­ответствии с данными табл. 1.4.

Т аблица 1.3

Окончание табл. 1.3

Примечания:

Жилое здание	Этажность	Число лифтов	Грузоподъемность, кг	Скорость, м/с	Наибольшая поэтажная рабочая пло­щадь квартир, м2
Для престарелых	3-5 6-9	1 2	630 400630	1,0 1,0 1,0	800 600
Для семей с инвалидами	2-3 4-5	1 2	630 400 630	1,0 1,0 1,0	800 800

1. В качестве поэтажной площади следует считать: в зданиях секционного типа — общую площадь квартир секции; в зданиях галерейного и коридорного типов — общую площадь квартир на этаже.

2. Лифты грузоподъемностью 630 кг должны иметь габариты кабины (ши­рина х глубину) 1100 х 2100 или 2100 х 1100 мм, а в домах для престарелых и семей с инвалидами — 1100 х 2100 мм.

Таблица 1.4

Строительные размеры лифтов для жилых зданий (по рис. 1.13)

Грузоподъем­ность, кг	Расположение противовеса относительно кабины	Размеры, мм
		шахты						машинного помещения
		в1	l1	h1	h2	в2	в3		l3	h3
400	сзади	1750	1550	3500	1400	800	2800		3000	2450
630	сзади	2550	1700	3500	1400	1200	2650		3700	2450

Вертикальные коммуникации наиболее часто решаются компактно в виде единого лестнично-лифтового холла, желательно в средней зоне этажа или сек­ции.

Согласно противопожарным нормам лифты нельзя рассматривать как средства аварийной эвакуации, так как при пожаре они могут получить повре­ждение или может быть нарушено их электросиловое питание.

Мусоропроводы в жилых зданиях квартирного типа и общежитиях необходимо предусматривать, если отметка пола верхнего этажа от уровня планировочной отметки земли составляет 11,2 м и более. В жилых домах для престарелых и семей с инвалидами соответственно 8 м и более и 3 м и более. В гостиницах мусоропроводы проектируют при их вместимости на 100 мест и более высотой в 3 этажа и более. Расстояние от двери квартиры или комнаты общежития

Рис. 1.12. Габариты и варианты блокировки лифтов в многоэтажных жилых домах

(ГП – грузопассажирский лифт)

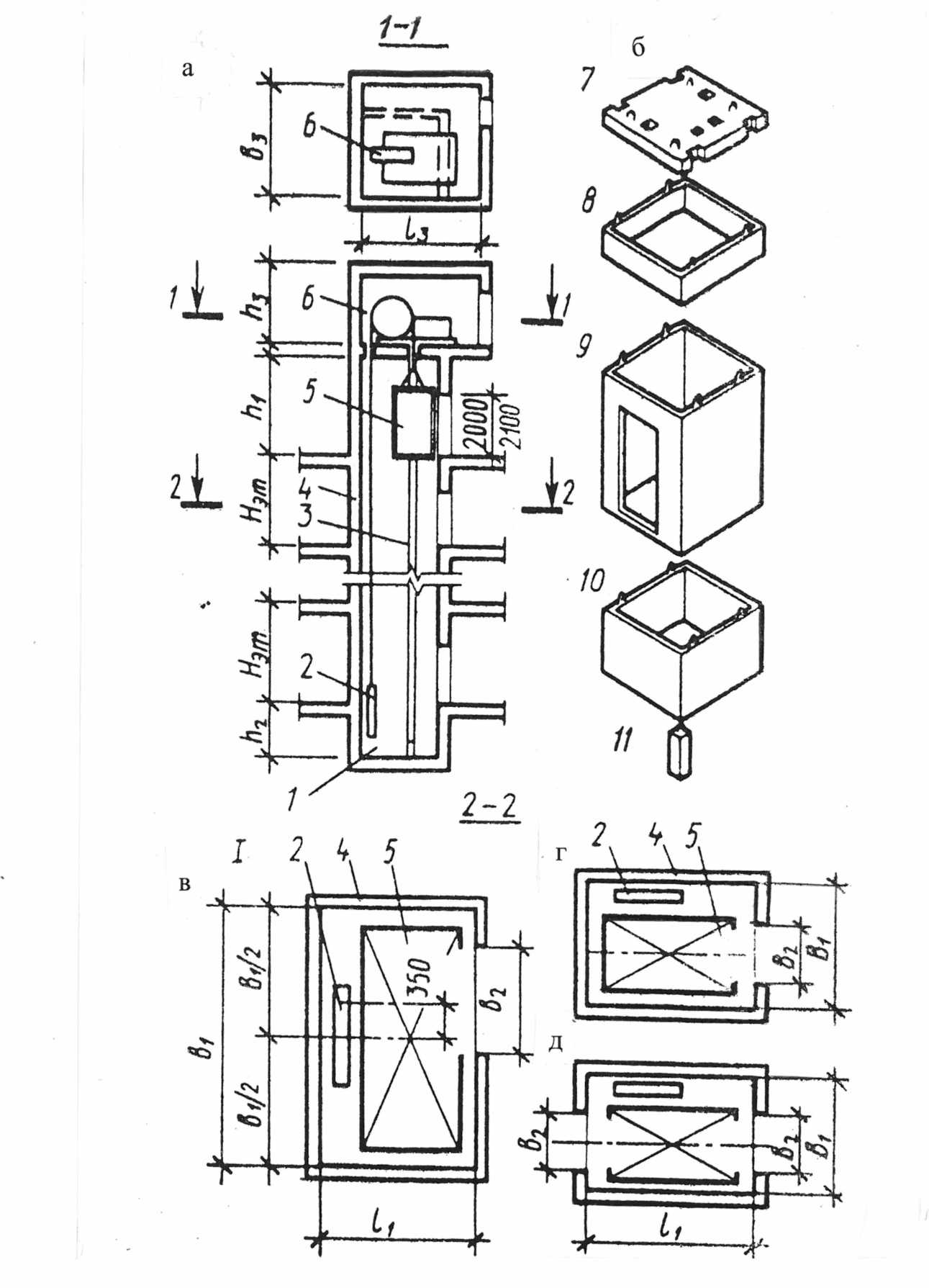

Р ис. 1.13. Принципиальная схема устройства лифтов:

а – разрез шахты лифта и план машинного помещения; б – сборные железобетонные элемен­ты шахты; в – план (непроходной) шахты, противовес сзади; г – то же, противовес сбоку;

д – план (проходной) шахты; 1 – приямок; 2 – противовес; 3 – направляющая кабины;

4 – стенка шахты; 5 – кабина; 6 – машинное помещение; 7 – плита перекрытия шахты;

8 – верхний блок шахты; 9 – поэтажный блок; 10 – нижний блок (приямок);

11 – тумба под буфер кабины

(гостиницы) до ближайшего загрузочного клапана мусоропровода не должно превышать 25 м. Мусоропроводную камеру следует размещать непосредственно под стволом мусоропровода, и она должна иметь самостоятельный вход с открывающейся наружу дверью, изолированной от входа в здание глухой стеной (экраном). Примерная схема установки мусоропровода приведена на рис 1.14.
