Глава 3. Архитектурно-композиционные решения жилых зданий и застройки

Жилищное строительство наиболее массовое, занимает основную часть территории города и в настоящее время является определяющим в создании его архитектурного облика. Массовые общественные здания (детские сады-ясли, школы, кинотеатры, магазины и др.) по своим объемам стали существенно меньше жилых, и они не могут служить доминирующими элементами компо­зиции. Многоэтажные жилые дома обычно возводят в составе крупных жилых образований, и поэтому центр тяжести архитектурно-художественных задач переносится на создание ансамблей застройки. Однако не следует забывать, что композиция застройки не существует сама по себе, ее создают здания и сила воздействия ансамбля определяется архитектурой этих зданий. Поэтому в этой главе вначале рассмотрим приемы и средства выявления архитектурного образа жилого дома, а затем обратим внимание на архитектурную композицию жилой застройки.

3.1. Приемы и средства выявления архитектурного образа жилого дома

Жилым зданиям присущи некоторые особые архитектурно-художественные свойства и композиционные построения, определяемые объ­емно-пространственной и конструктивной структурой, состоящей из неболь­ших жилых ячеек-комнат, укрупненных ячеек-квартир, секций, а также таких характерных для этого вида зданий элементов, как балконы, лоджии, веранды, эркеры.

Светопроемы в жилых зданиях относительно небольшие, чередующиеся с глухими простенками. Характерны равномерное размещение окон и много­кратно повторяемая их группировка поквартирно, в чередовании с балконами или лоджиями.

Существенное влияние на архитектуру жилых зданий оказывают конструк­тивная система, материал наружных стен и технология их возведения.

В кирпичных зданиях пластика фасадов может быть разнообразной с пря­молинейными, многогранными и криволинейными формами выступающих и западающих объемов, а также эркеров и лоджий. В кирпичных стенах возмож­но устройство арочных проемов и другое криволинейное завершение окон. Кирпичные стены могут иметь внешнюю облицовку из лицевого кирпича, а цо­коли — из керамической плитки, цементной штукатурки. Пластичность кир­пичной кладки позволяет создать самые разнообразные архитектурные формы (рис. 3.1, 3.2).

Для зданий из крупноразмерных элементов (крупнопанельных, каркасно-панельных, объемно-блочных и др.) характерно образование общих объемов, а также пластики фасадов с помощью выступающих и западающих частей, лод­жий прямоугольного или косоугольного очертания с размерами кратно унифи­цированным размерам сборных элементов. В панельных секционных домах на основе применения рядовых, поворотных, косоугольных, угловых, тавровых блок-секций и блокировочных вставок можно получить разнообразные функ­ционально и градостроительно необходимые формы (см. рис. 2.15). Дополни­тельные вертикальные членения создает устройство ризалитов, ширина кото­рых соответствует шагу несущих поперечных стен, в схеме с несущими про­дольными стенами — кратно ширине плиты перекрытия. На рис. 3.3 приведены примеры двух крупнопанельных домов с богатой пластикой фасадов.

Большое влияние на композицию фасада и вариантность его решения оказывает система разрезки наружных стен на панели, особенно в зданиях без балконов, лоджий (жилые дома в суровом климате; общежития, гостиницы, а также торцевые фасады). На рис. 3.4 показаны возможные варианты членения наружных стен на панели. Наиболее часто в нашей стране как для несущих, так и для навесных стен применяется однорядная разрезка с шириной панелей на одну или две комнаты высотой на этаж (рис. 3.4, а) и ленточная двухрядная - для навесных стен (рис. 3.4, б).

Для навесных стен можно применять и более сложную разрезку с использованием крестообразных (рис. 3.4, в), вертикальных панелей на один или два этажа (рис. 3. 4, г), тавровых или Н-образных панелей (рис. 3.4, д и 3.4, е). В некоторых странах для создания своеобразного ритма проемов применяют разрезку со смещением окон поэтажно в шахматном порядке (рис. 3.4, ж и 3.4, з). Большой тектонической выразительностью обладает разрезка «плетенка» (рис. 3.5, а). Однако разрезки с поэтажным смещением окон в шахматном порядке требуют различий в решении планов четных и нечетных этажей.

Наряду с рассмотренными выше разрезками плоских стен для круглых или изогнутых в плане домов за рубежом иногда применяют криволинейные стено­вые панели (рис. 3.5, б).

В отечественной практике для сложных в плане домов применяют плоские панели массового производства, располагаемые под углом одна к другой, с об­разованием формы плана в виде вписанной в кривую ломаной линии.

В качестве защитно-отделочного слоя панелей применяют декоративные цветные бетоны с различными фактурами: гладкой, бугристой с выявлением на поверхности декоративной каменной крошки, под структуру дерева, с глубоким

рельефом или плитной облицовкой (из естественного камня, керамических или

стеклянных плиток) (рис. 3.6).

Р ис. 3.1. Примеры применения кирпича в жилых домах:

а – жилой дом на Смоленской площади в Москве (доиндустриальный период);

б – современ­ный жилой дом на ул. Кирова в Воронеже

Рис. 3.2. Примеры пластичности кирпичных зданий:

а – жилое здание; б, в, г – фрагменты и детали

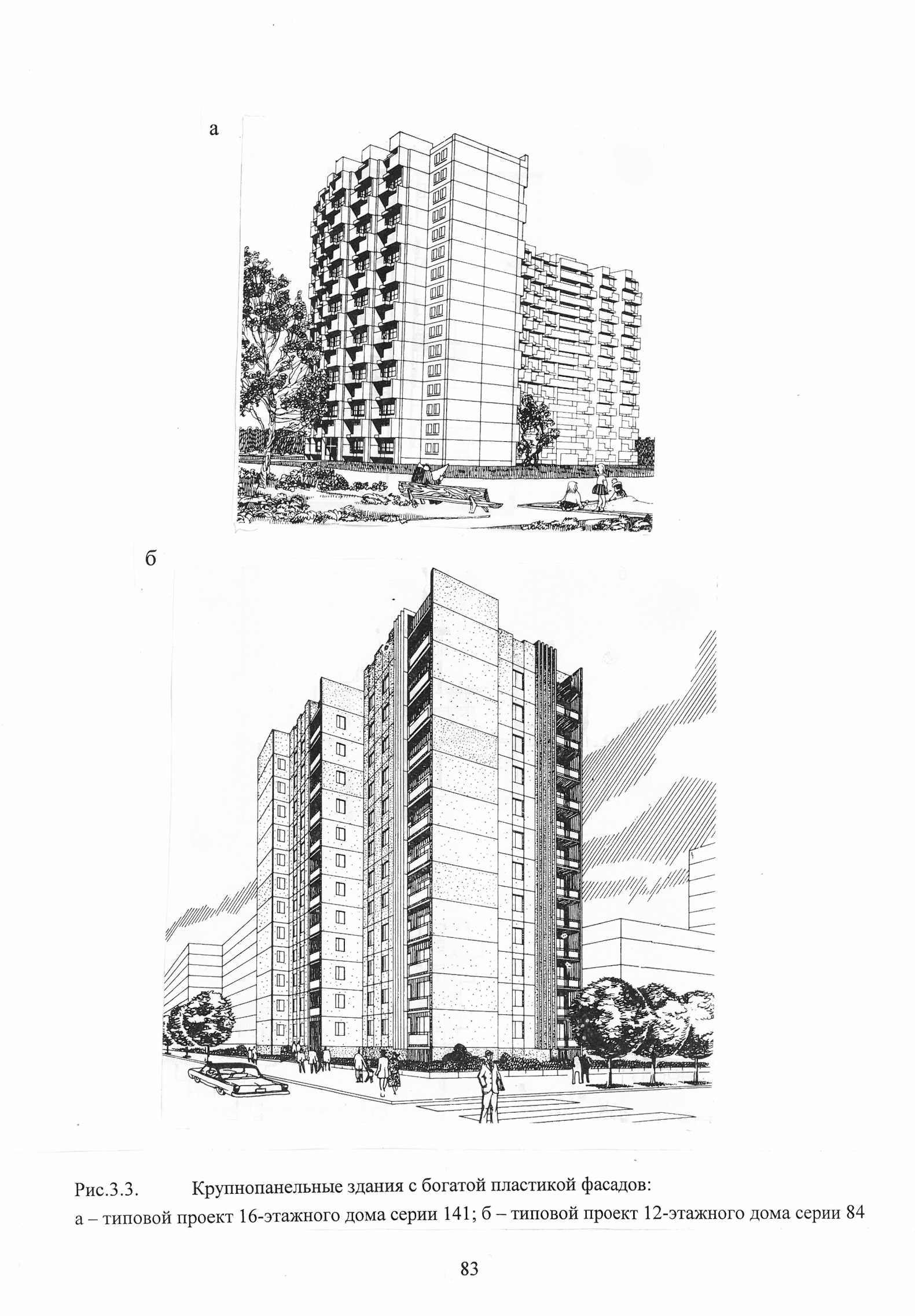

Рис. 3.3. Крупнопанельные здания с богатой пластикой фасадов:

а – типовой проект 16-этажного дома серии 141;

б – типовой проект 12- этажного дома серии 84

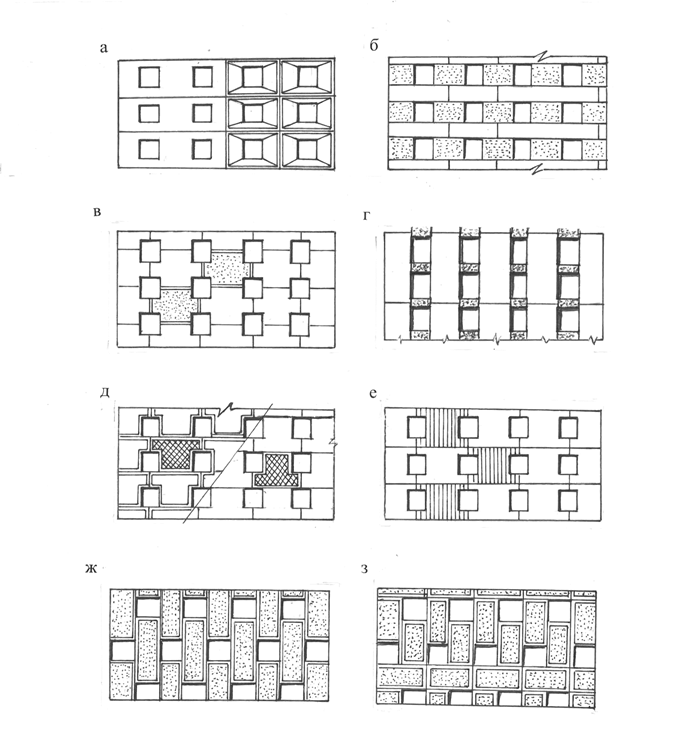

Рис. 3.4. Варианты разрезок наружных стен на панели:

а – однорядная с двумя или одним оконным проемами; б – двухрядная с горизонтальными поло­совыми панелями; в – однорядная с крестовыми панелями; г – вертикальная с двухэтажными па­нелями и межоконными вставками; д – тавровая (прямая и опрокинутая);

е – однорядная с верти­кальными швами в перемычках; ж, з – вертикальная (ж)

и смежная (з) с окнами в шахматном порядке

Рис. 3.5. Варианты разрезок стен жилых домов:

а – разрезка типа плетенка;

б – разрезка с применением криволинейных

панелей (35-этажный жилой дом

во Франции г. Рэни)

Рис. 3.6. Примеры отделки наружных поверхностей стеновых панелей:

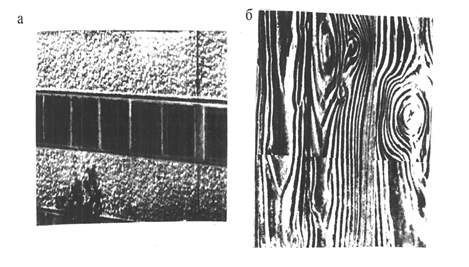

а – бугристая с декоративной каменной крошкой; б – под структуру дерева

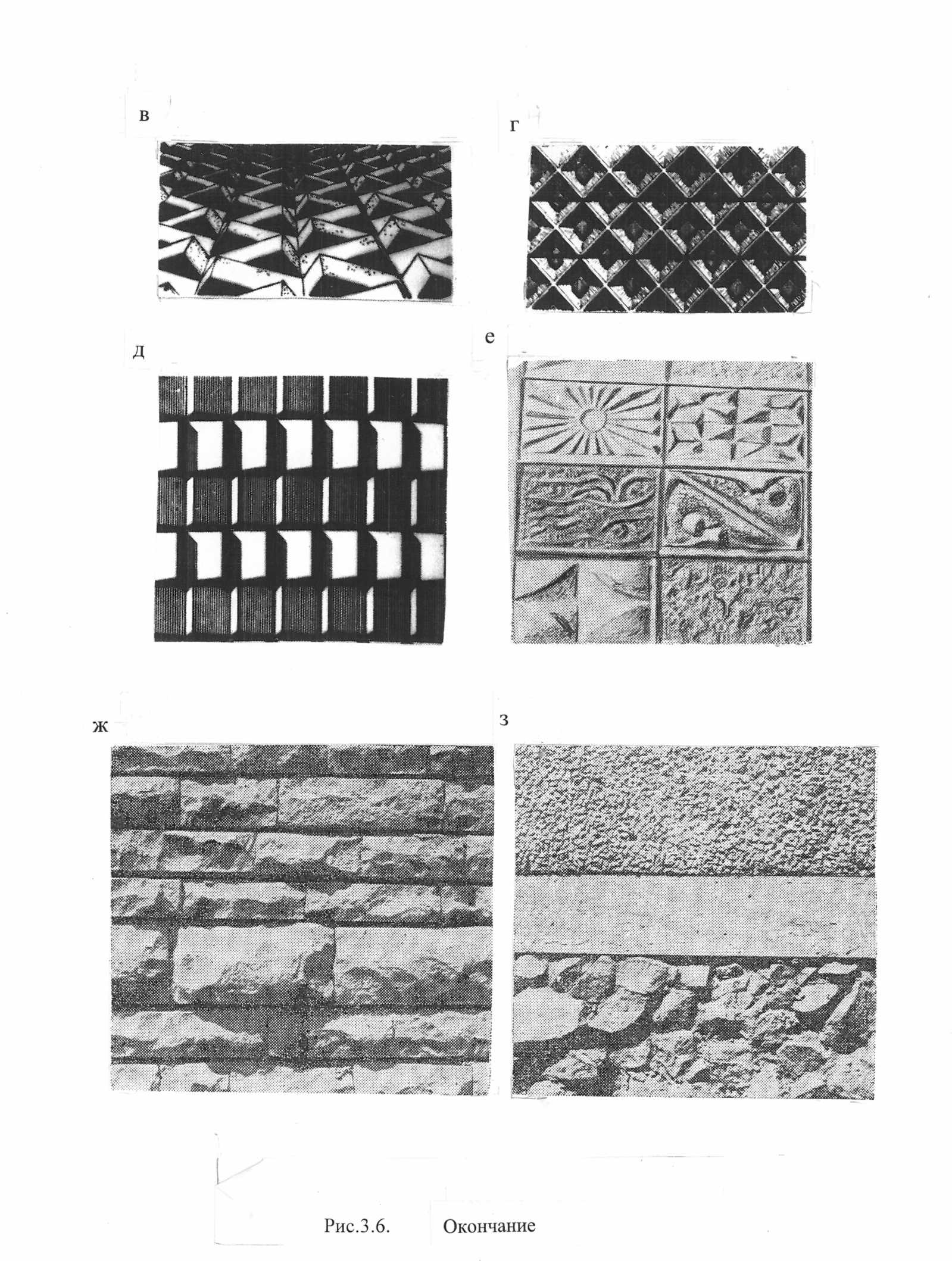

Р ис. 3.6 (окончание): в, г, д – с глубо­ким рельефом; е – облицовка керамическими плитками различного цвета и фактуры; ж – от­делка каменными плитками с рельефом разного характера и глубины; з – комбинированная отделка - верхняя часть присыпкой гранитной щебёнкой, нижняя цокольная часть гранитным сколом, средняя разделительная полоса керамической или стяжной плиткой

Технический прогресс в области формования конструкций панелей с ис­пользованием рельефообразующих матриц позволяет образовывать разнооб­разную пластику фасадной поверхности с глубоким рельефом, с прорисовкой деталей классических архитектурных форм (рис. 3.7). Это позволяет применять панельные здания при реконструкции исторической застройки.

В тех случаях, когда здание не имеет балконов или лоджий, разрезка часто выступает в качестве ведущей композиционной темы, ее выявляют цветом об­лицовки или окраски панели (рис. 3.8).

Каркасно-панельная система наряду с такой же возможностью формообра­зования, как и панельные здания, позволяет устраивать сквозные, т. е. не застраиваемые этажи (первый или промежуточные). Самым распространенным вариантом использования этой возможности является открытое пространство в основании здания (дом «на ножках»).

Объемно-блочная и объемно-блочно-панельная система существенно раз­нообразят форму здания за счет вариаций взаимного расположения объемных блоков, их сдвижки как в плане, так и по высоте, устройства террас-уступов или взаимного поворота блоков (рис. 3.9...3.12). В объемно-блочно-панельных зданиях на фасадах могут быть выявлены различной отделкой несущие столбы объемных блоков и панельное заполнение между ними.

Наибольшие возможности для разнообразия и пластики объемно-пространственных решений жилых зданий и отдельных элементов фасадов дает система монолитного и сборно-монолитного домостроения. В этом случае воз­можно как прямоугольное, так и многогранное и криволинейное очертание всех объемов и элементов здания, светопроемов, лоджий, балконов, эркеров (рис. 3.13 и 3.14). Внешние поверхности могут иметь отделку теми же средства­ми, что и крупнопанельные здания.
