3.2. Балконы, лоджии, элементы входов и другие дополнительные средства, формирующие архитектурный образ жилого дома

Существенное значение в формировании архитектурного образа жилого дома, в особенности из крупноразмерных элементов, имеют балконы, лоджии,

элементы входов, солнцезащитные решетки и другие архитектурные детали.

Балконы и лоджии в плане могут быть прямоугольными, косоугольными, трапециевидными и криволинейной формы. На рис. 3.15 приведен пример жи­лого здания с балконами косоугольной формы. Решение балконных ограждений может быть очень разнообразным.

Сочетание глухих и решетчатых ограждений, широкой глухой панели с бо­лее узкой полосой, решетчатых ограждений с глухими вентильными экранами, расположенными в шахматном порядке, позволяет получить интересные ри­сунки фасадов (рис. 3.16). Целесообразно шире применять ограждения из ано­дированного алюминия с приданием ему того или иного рельефного рисунка (рис. 3.17).

Объединение балконов или лоджий в единый композиционный элемент

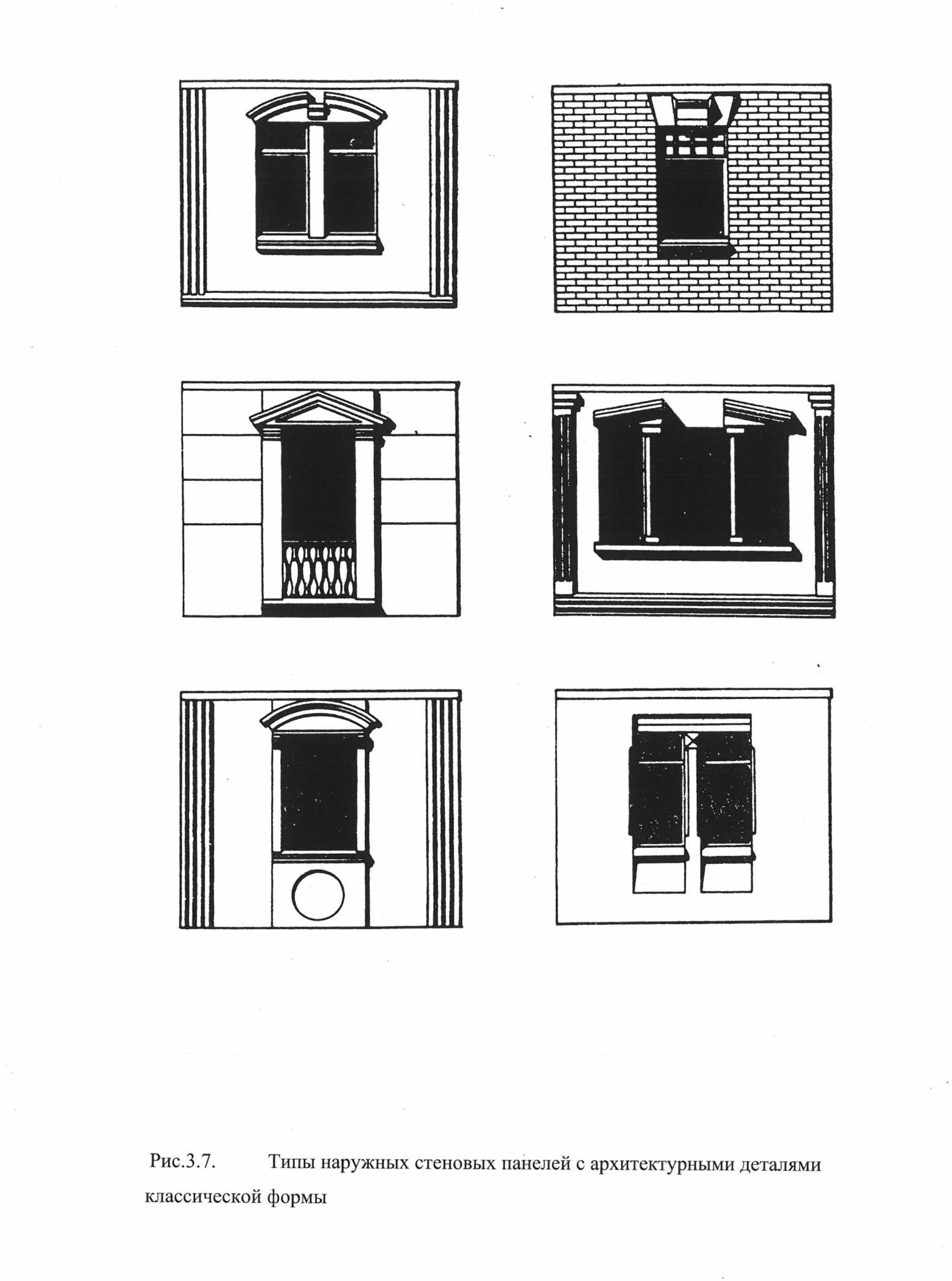

Рис. 3.7. Типы наружных стеновых панелей с архитектурными деталями

классической формы

Рис. 3.8. Примеры фасадной отделки однорядных панелей наружных стен

Рис. 3.9. Схемы взаимного размещения объемных блоков в плане и по вертикали:

а – соосные; б – со сдвижкой вдоль одной оси; в – сдвижка блоков по двум осям;

г – со сдвижкой и поворотом блоков на 90⁰; д – с поворотом на 45⁰

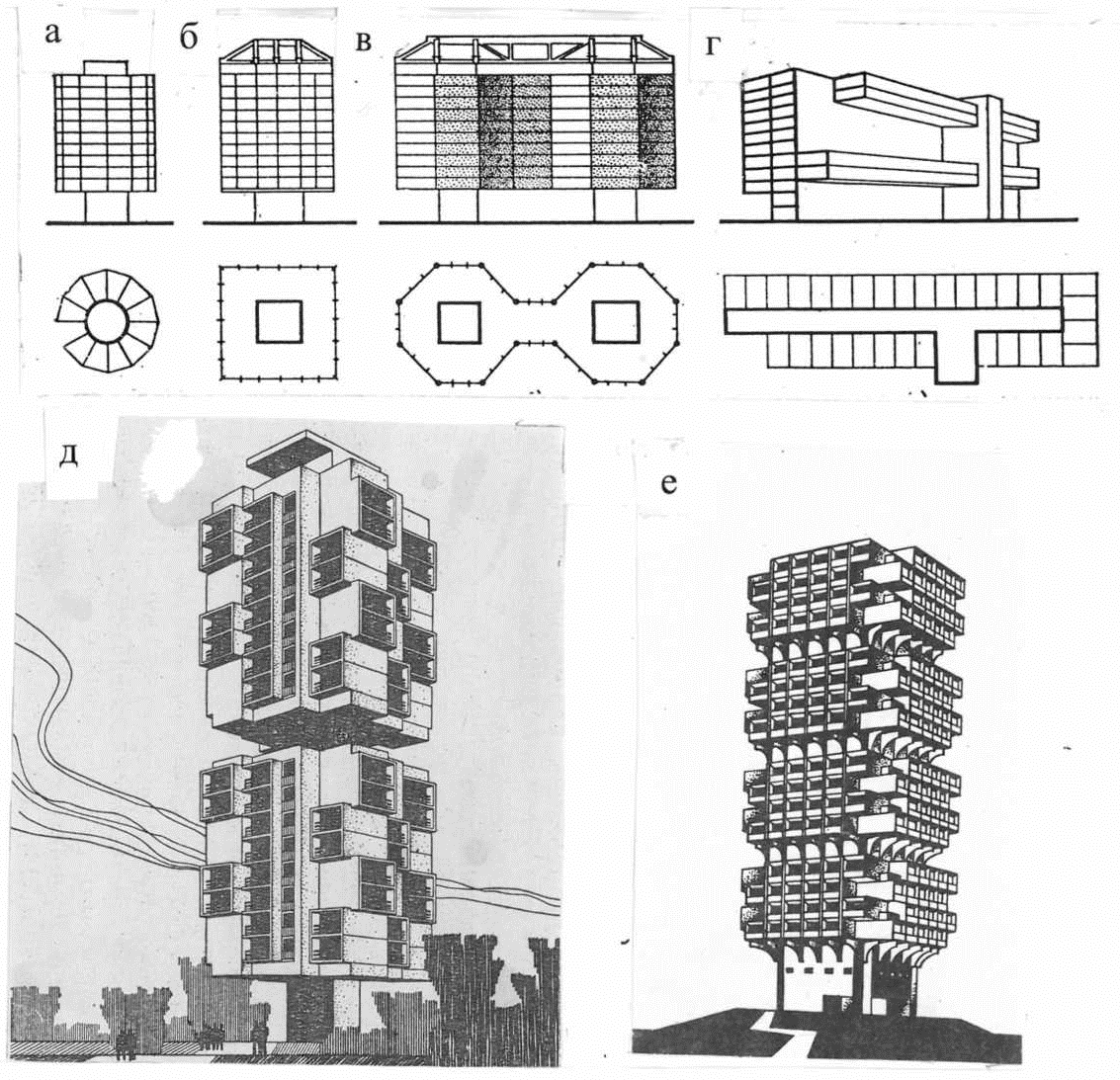

Рис. 3.10. Объемно-блочные здания с ядрами жесткости в виде башни:

а – объемные блоки консольно закреплены к башне; б – с подвесными этажами;

в – то же, с двумя башнями; г – объёмные блоки консольно закреплены к протяженному ядру жесткости; д – общий вид высотного здания с центральным ядром жесткости (макет);

е – 16-этажный спальный корпус пансионата в г. Сочи

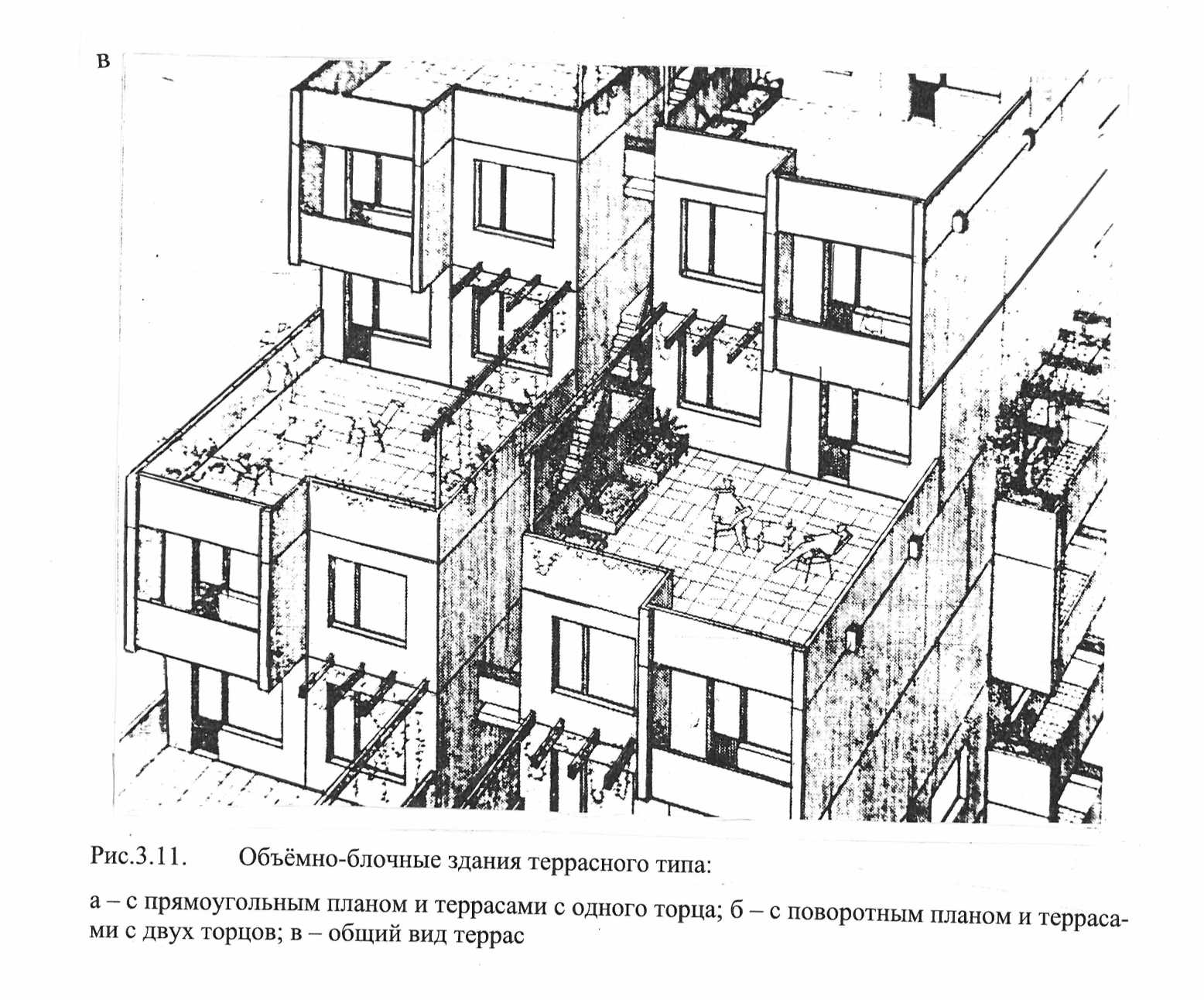

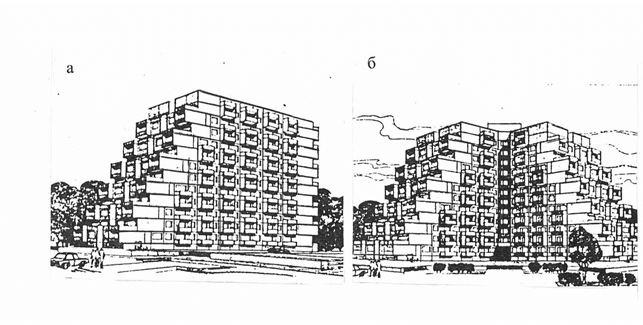

Рис. 3.11. Объемно-блочные здания террасного типа:

а – с прямоугольным планом и террасами с одного торца;

б – с поворотным планом и террасами с двух торцов; в – общий вид террас

Рис. 3.12. Объемно-блочное

здание в процессе монтажа

объемного блока

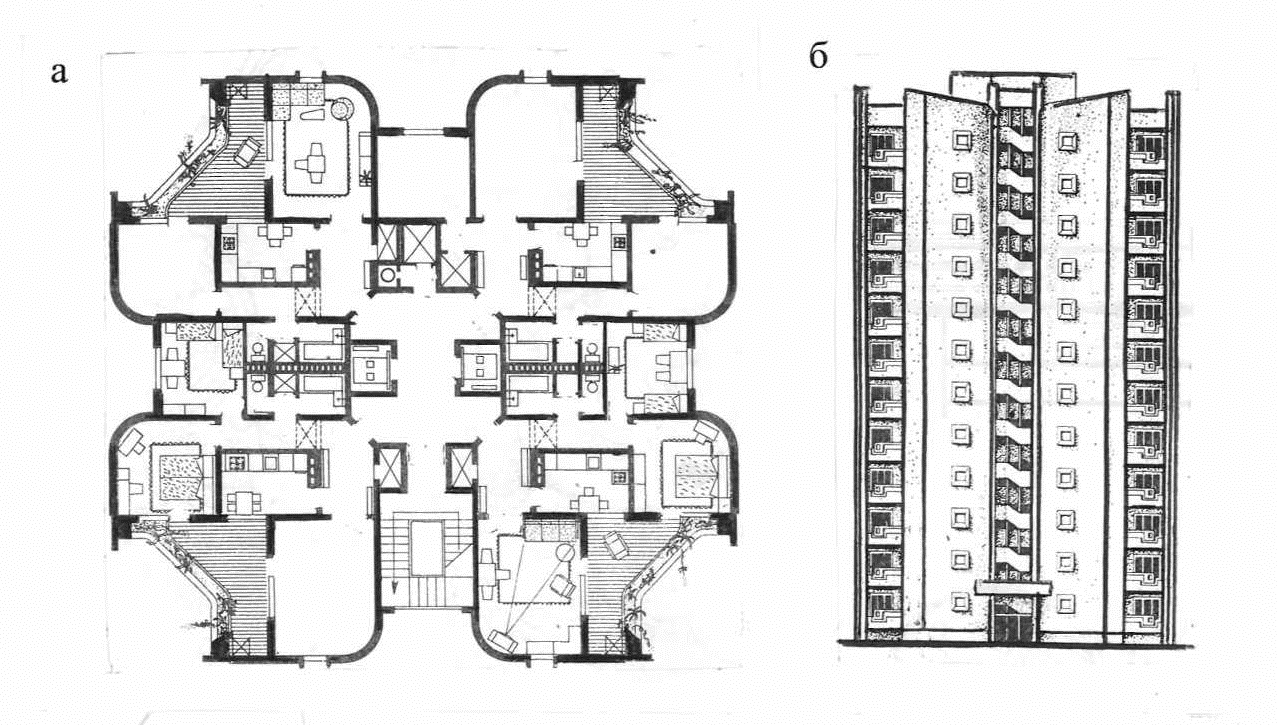

Рис. 3.13. Монолитный 12-этажный жилой дом в Алма-Ате:

а – план типового этажа; б – фасад

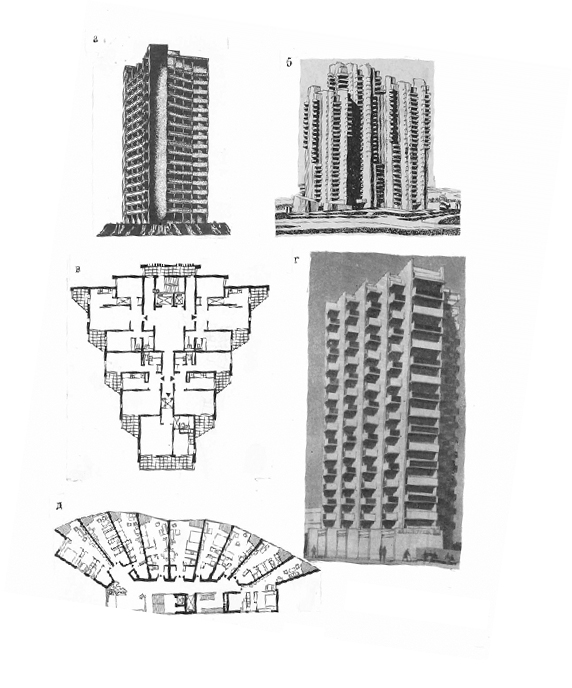

Рис. 3.14. Жилые дома из монолитного бетона:

а – 16-этажный дом в Минске; б – проект 25-этажного дома; в, г – 22-этажный дом с веерной формой плана в Бремене, Германия (план типового этажа)

Рис. 3.15. Косоугольные формы

балконных плит

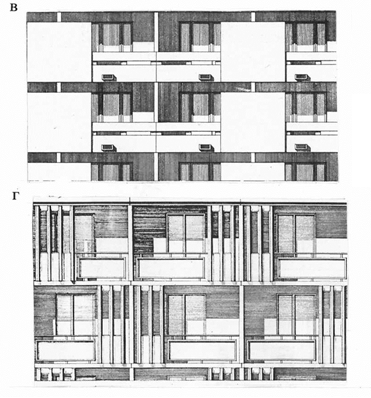

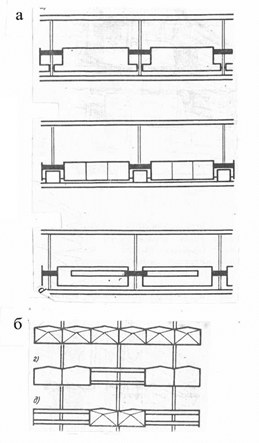

3.16. Различная форма экранов ограждений балконов и лоджий:

а – прямоугольные элементы; б – многоугольные элементы;

в – плоские горизонтальны эле­менты, перебиваемые плоскими широкими панелями;

г – плоские ограждения, перебиваемые вертикальными элементами;

д – фигурные элементы перед лоджиями

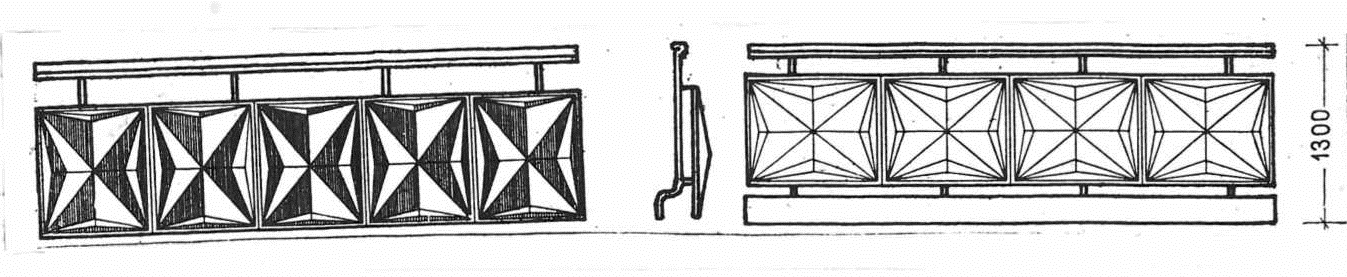

Р ис. 3.17. Ограждения балконов и лоджий из анодированного алюминия

позволяет достигнуть укрупнения архитектурной масштабности (рис. 3.18).

Большую роль в архитектурном решении фасадов играют различные эле­менты входов, обрамления козырьков, солнцезащитные решетки. Входы дела­ют западающими в объем здания или в виде выступающих объемов. Распро­странено устройство

козырьков над входами. Их делают консольными или на опорах в виде стоек или стенок. Иногда вместо козырька у входа ставят желе­зобетонный приставной элемент (рис. 3.19).

В последние годы архитекторы стали широко использовать плоские желе­зобетонные элементы с крупным односторонним рисунком, навешивая их на отдельных участках фасадов: ограждениях лестничных клеток, лифтовых хол­лов, незадымляемых лестничных клетках. Они могут служить солнцезащитны­ми устройствами, быть импостами между стеклопрофилитом витража или опорой козырька входа (рис. 3.20). Детали, из которых могут набираться рель­ефно-решетчатые структуры, можно изготовлять не только из железобетона, но и из прессованного асбоцемента, стеклоцемента, армоцемента, керамики.
