4.2. Гостиницы
Гостиницы — это специализированный вид жилища, предназначенный для кратковременного проживания. Учитывая это, требуется значительное развитие в них систем общественного питания, культурно-бытового обслуживания. Этим объясняется больший объем помещений общественного назначения. Гостиницы в общей классификации зданий занимают промежуточное положение между жилыми и общественными зданиями.
Здания гостиниц очень разнообразны. Основные признаки, характеризующие гостиницы: вместимость, этажность, назначение и уровень комфорта. Все эти факторы учитываются при проектировании и влияют на состав помещений гостиницы, объемно-планировочную структуру здания и др.
Вместимость гостиницы определяется числом постоянных спальных мест. В нашей стране принимается: до 100 мест — гостиницы малой вместимости, до 500 мест — средней вместимости, более 500 мест — большой вместимости.
В последнее время в связи со значительным ростом туризма и экономическими предпосылками отмечается тенденция увеличения вместимости новых

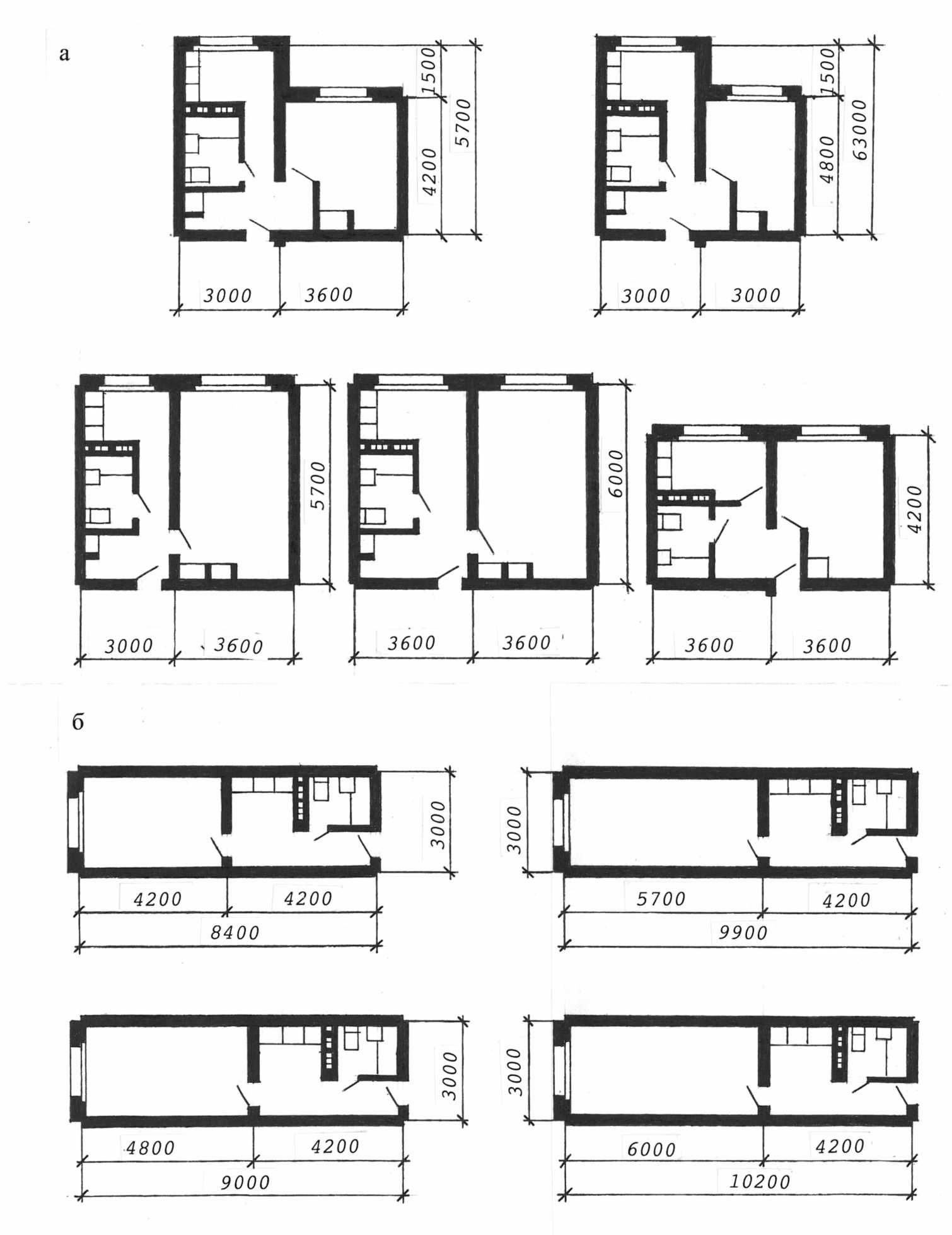

Рис. 4.5. Планировочные решения жилых ячеек общежитий для семейной молодежи:
а – со светлой кухней; б – с темной кухней
Рис. 4.6. Примеры планировочных решений общежитий для семейной молодежи:
а – со светлой кухней; б – с темной кухней

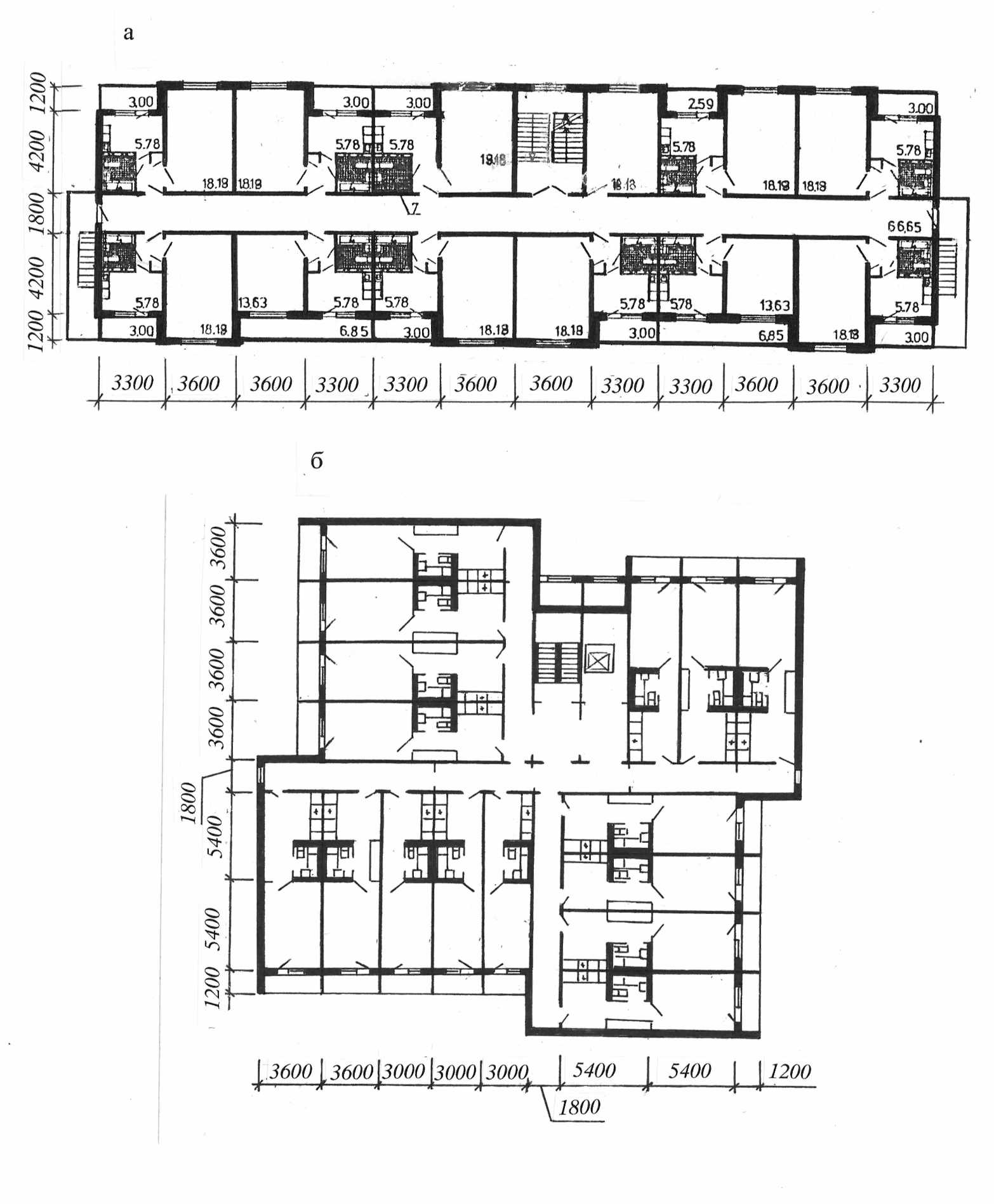

Рис. 4.7. Планы жилых этажей общежитий: а – коридорной структуры; б – узловой структуры; 1 – жилая комната; 2 – комната отдыха; 3 - кухня
|

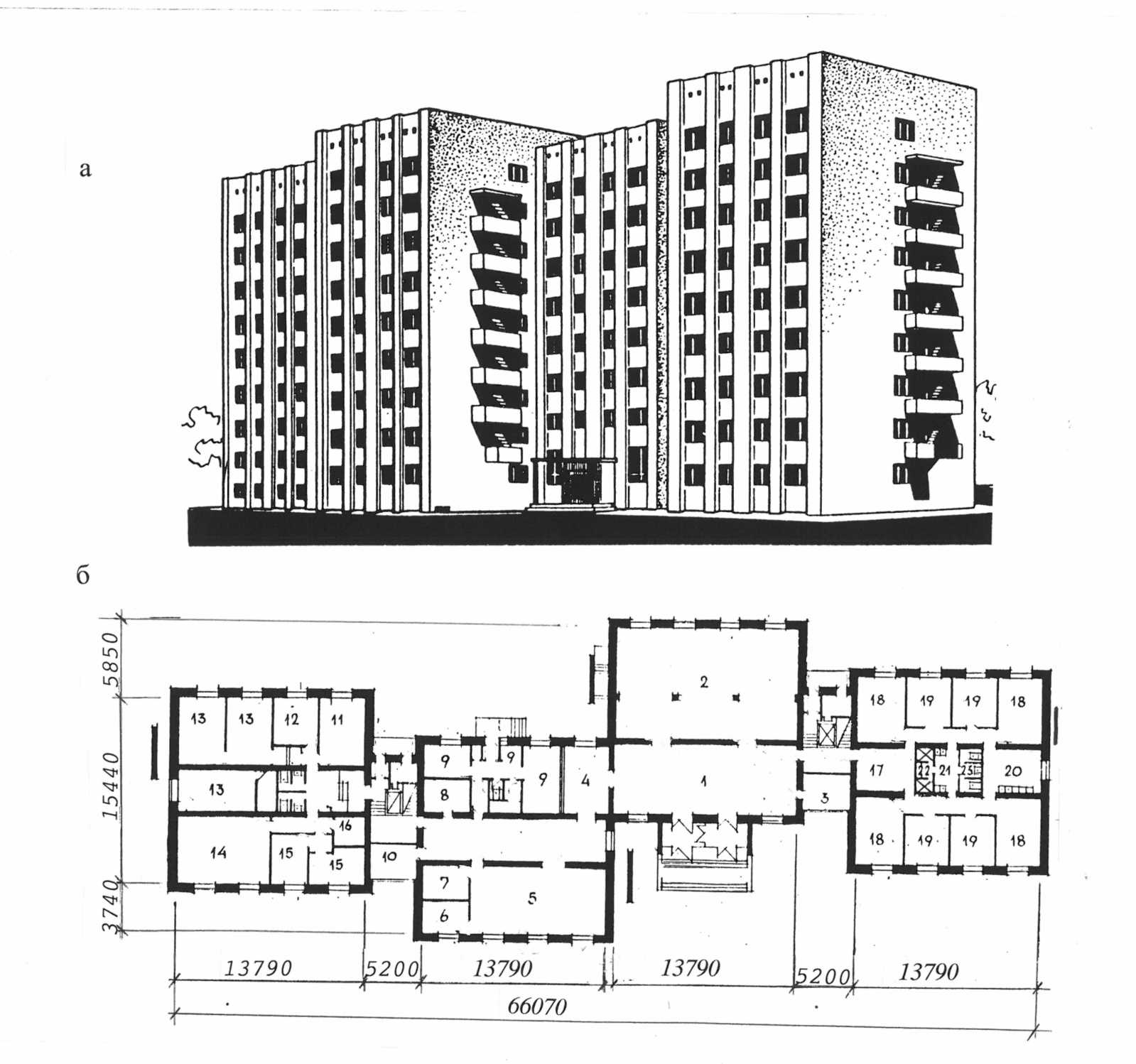

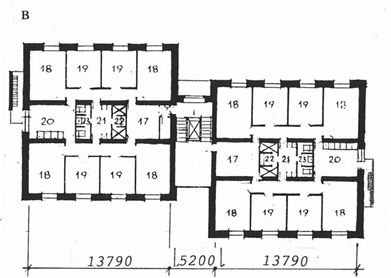

Рис. 4.8. Студенческое общежитие на 640 человек секционного типа:
а – общий вид; б – план 1 этажа; в – фрагмент плана типового этажа; 1 – вестибюль;
2 – актовый зал; 3 – комната коменданта; 4 – гостиная; 5 – буфет; 6 – доготовочная;
7 – моечная; 8 – тарная буфета; 9 – изолятор; 10 – комната воспитателя; 11 – комната чистки одежды; 12 – служебная комната; 13 – постирочная; 14 – камера хранения; 15 – бельевые;
16 – щитовая; 17 – передняя; 18 – жилая комната на 3 человека; 19 – то же, на 2 человека;
20 – кухня; 21 – умывальная; 22 – душевые; 23 – уборные
гостиниц. С увеличением вместимости повышается ее комфортабельность и снижается стоимость одного места. При вместимости более 2000 мест обычно переходят на строительство гостиничных комплексов.
Вместимость гостиницы существенно влияет на ее этажность (от одного до 50 этажей и более). Помимо вместимости на выбор этажности здания влияют архитектурно-композиционные, градостроительные и экономические требования.
В зависимости от назначения проектируют и строят гостиницы: общего типа (наиболее распространенные), туристические, курортные, мотели и кемпинги. Также проектируют специальные типы гостиниц — для транзитных пассажиров, для спортсменов и т.д.
Уровень комфорта гостиниц характеризуется разрядом: высший (В), I, II, III, IV. Гостиницы общего типа и туристические проектируют различных разрядов, курортные — не ниже III, мотели — П-Ш, кемпинги — IV.
От разряда гостиницы зависит планировочное решение жилой и общественной части помещений. Чем выше разряд, тем больше размеры жилых номеров, разнообразнее их санитарно-техническое и инженерное оснащение, больший процент 2-комнатных (люксов), меньший — однокомнатных 2...3-местных номеров.
По функциональному назначению различные гостиничные помещения объединяют в жилую и общественную части. За счет различного взаиморасположения и решения этих частей создаются различные объемно-пространственные структуры гостиниц (рис. 4.9).
По объемно-планировочному решению гостиницы могут быть: встроенные (централизованное), когда жилая и общественная части расположены в одном здании; встроенно-пристроенные или пристроенные (блочные), с выносом общественной части за пределы основного габарита. Иногда жилую и общественную части гостиницы размещают в самостоятельных, не связанных между собой зданиях (павильонные).
Централизованное (встроенное) объемно-планировочное решение позволяет ограничить площадь застройки, но требует обязательного устройства технического этажа между жилой и общественной частями здания, а иногда и изменение конструктивной системы нижних этажей. Например, переход от бескаркасной системы жилых этажей к каркасной — общественных.
Блочное (встроенно-пристроенное или пристроенное) объемно-планировочное решение не приводит к таким усложнениям технических решений, поэтому в настоящее время наиболее широко применяется, хотя требует увеличения территории застройки.
Павильонное размещение ведет к максимальному расходу территории и применимо только в наиболее благоприятных климатических условиях.
Жилая часть гостиницы занимает максимальный объем здания. Основными структурными единицами жилой части гостиниц являются жилые номера (рис. 4.10, 4.11), преимущественно однокомнатные (на 1... 3 места). В состав номера входят помещения жилой комнаты, передней и санитарного узла.

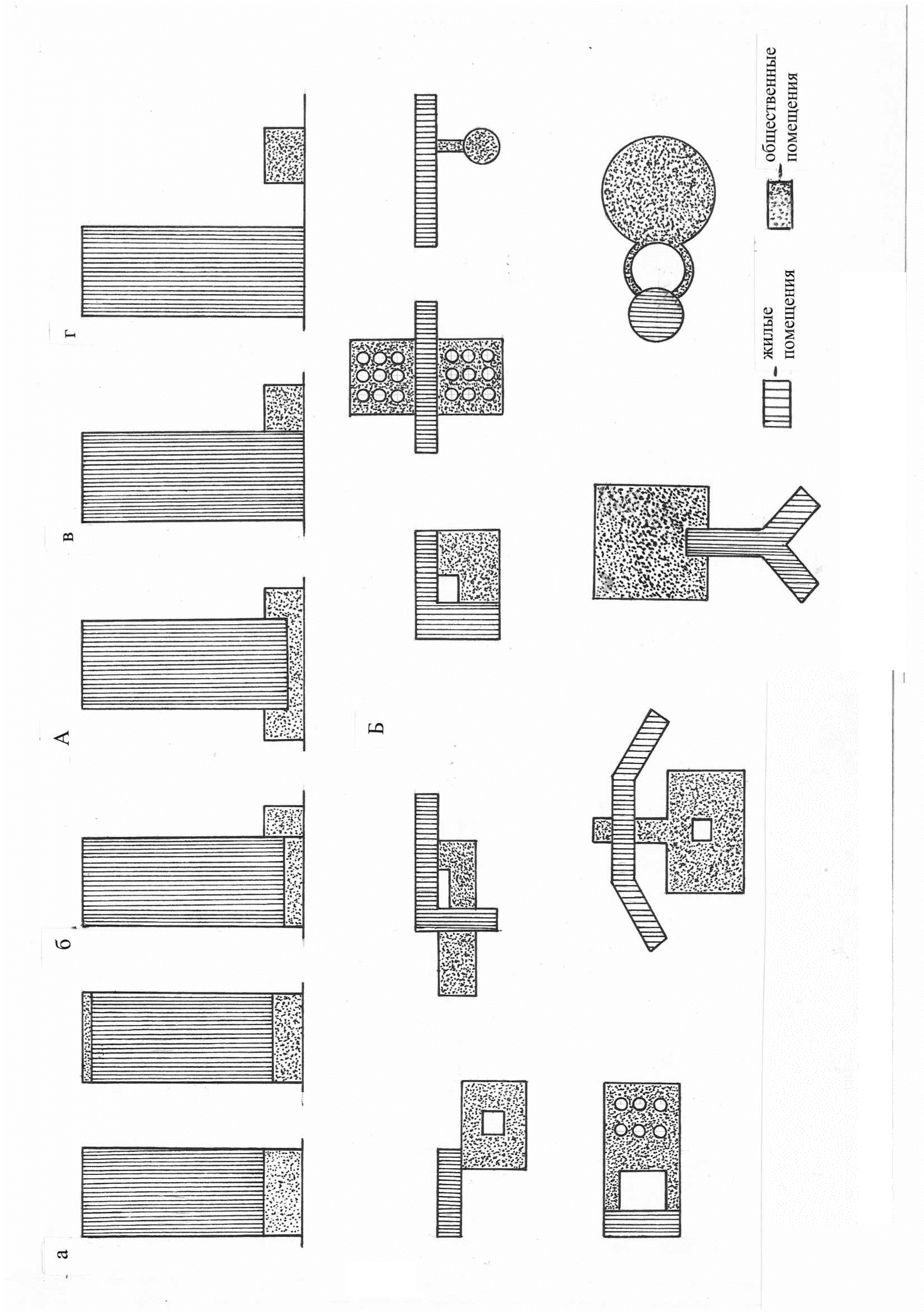

Рис. 4.9. Схемы и варианты взаиморасположения жилой и общественной
части в здании гостиниц: А – по высоте; Б – в плане; а – встроенное; б – встроенно-пристроенное;
в – пристроенное; г – павильонное

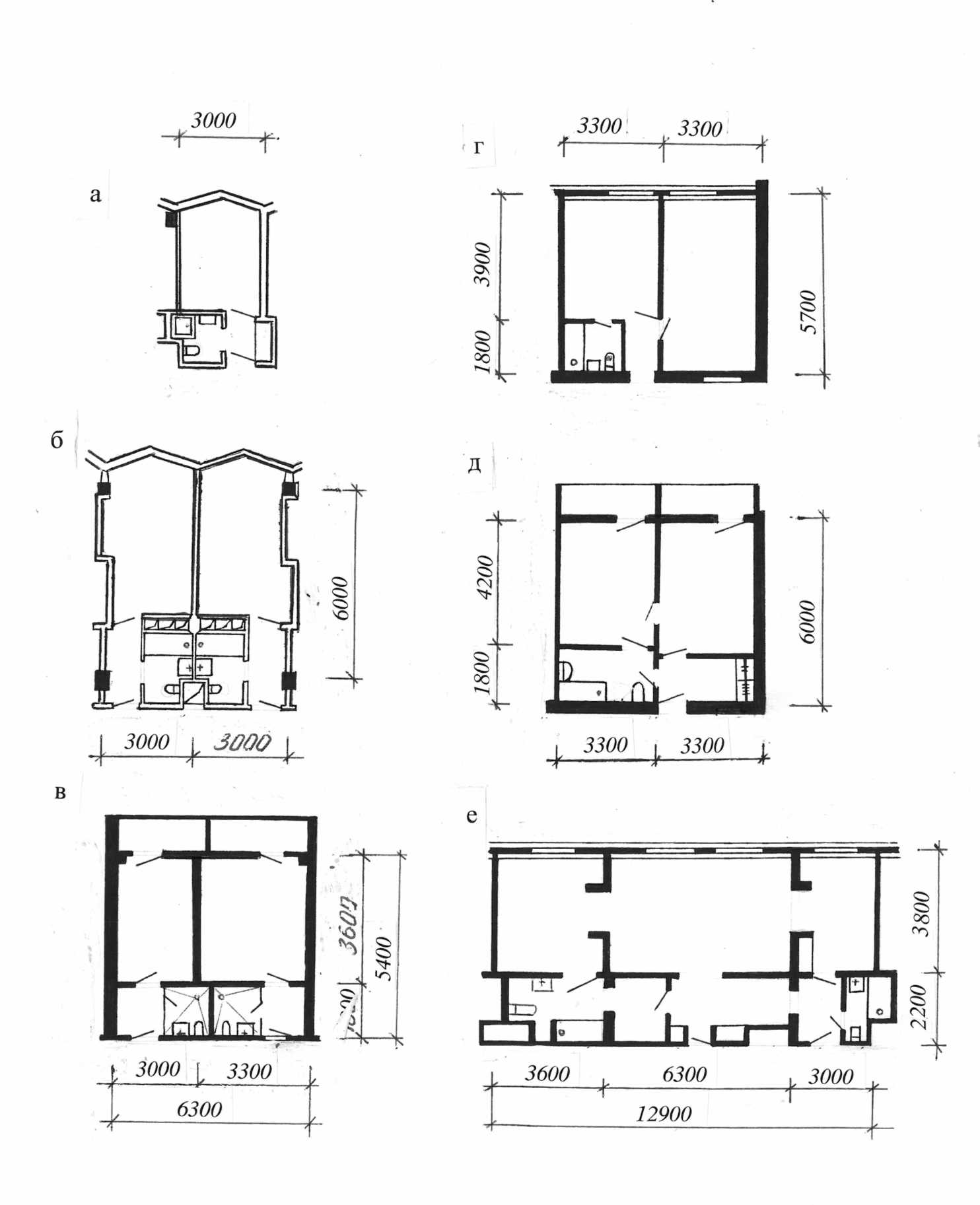

Рис. 4.10. Планировочные решения номеров гостиниц:
а – однокомнатный одноместный; б – однокомнатный двухместный; в – то же, двух- и трёхместный; г, д – двухкомнатный двухместный типа «люкс»; е – апартаменты
Рис. 4.11. Планировочные решения номеров гостиниц в панельных зданиях
из типовых изделий:
а – одноместные; б – двухместные; в – трёхместные; г – номера типа «люкс»;
Переднюю проектируют минимальной площади, шириной не менее 1,05 м и оборудуют встроенными шкафами для верхней одежды. С передней связан санитарный узел, который проектируется совмещенным, площадью от 2,4 м (с душем) до 4,5м2 (с ванной). Вход в санузел в однокомнатных номерах предусматривают из передней.
Площадь одноместных номеров составляет 9-11 м2, двухместных - 12-14 м2, трехместных - 15-16 м2, двухкомнатного - типа люкс - 22-34 м2. Оптимальная ширина (в осях) одноместного номера составляет 3,3-3,6 м, двухместного - 3,6 м.
Двухкомнатные номера проектируют обычно с анфиладным размещением жилых комнат. В санитарный узел номера обычно предусматривают два входа: из передней и из спальни.
В трех-, четырехкомнатных номерах (апартаментах) размещают два санитарных узла: один, оборудованный умывальником и унитазом (с входом из передней), второй, оборудованный ванной, унитазом, умывальником и биде (в зоне спален).
Номера в гостиницах для семейного отдыха и мотелях иногда оборудуют кухонным агрегатом (электроплитой, мойкой и рабочим столом), размещенным обычно в передней.
На жилых этажах помимо номеров размещают обслуживающие помещения (таких же конструктивно-планировочных габаритов, как и жилые): комнаты дежурного персонала, кладовые чистого и грязного белья, помещения для уборочного инвентаря, комнаты чистки и глажения одежды. На каждом или на
некоторых из жилых этажей предусматривают небольшие буфеты, холлы и гостиные, оборудованные телевизорами и мебелью для отдыха.

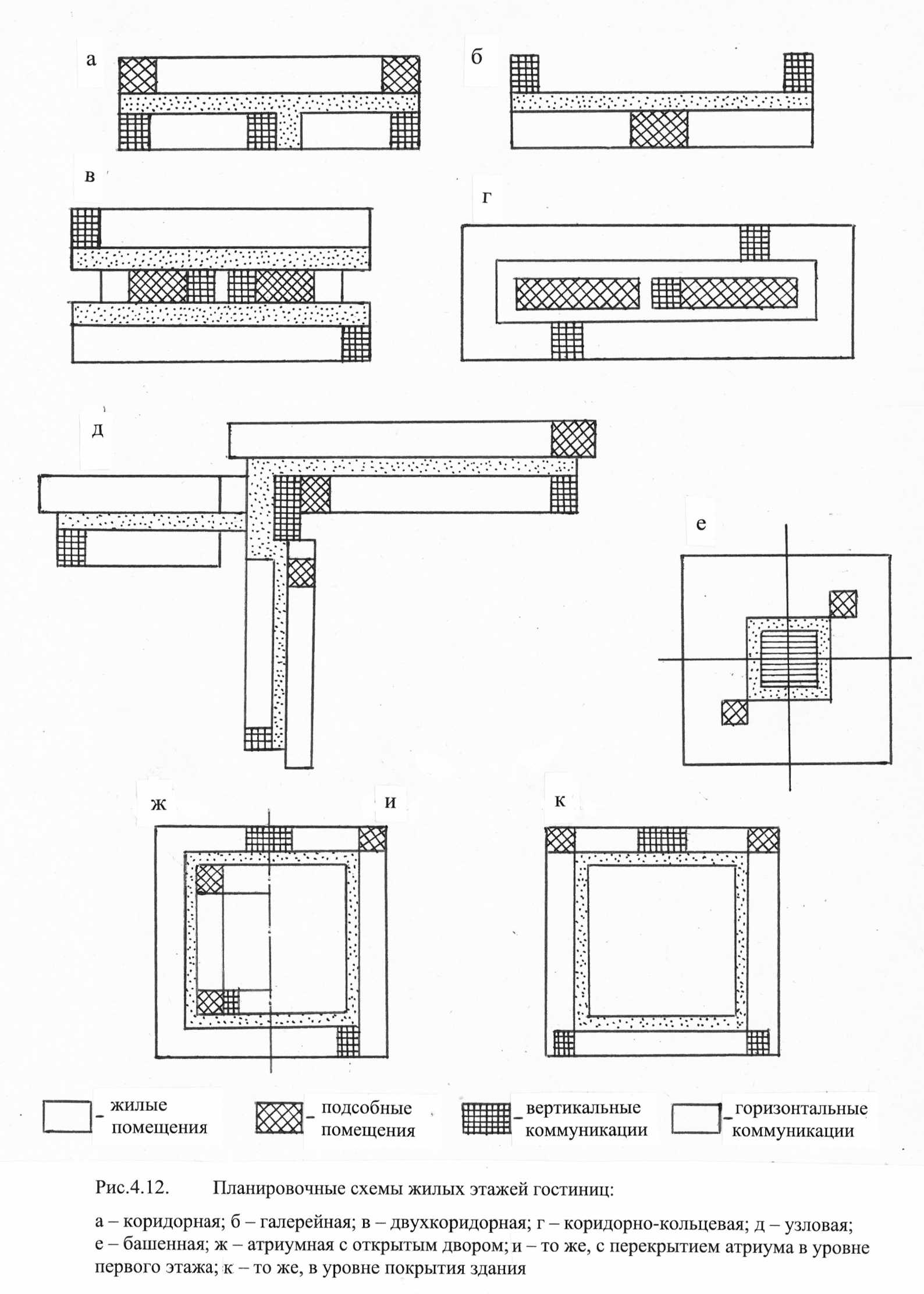

Планировочная схема жилых этажей принимается: коридорной, галерейной, башенной, узловой или атриумной (рис. 4.12).
Коридорная схема плана зданий гостиниц — традиционная и наиболее массовая (рис. 4.13). Иногда с целью улучшения архитектурно-композиционного решения гостиниц, а также обеспечения всех номеров инсоляцией применяют вариант размещения жилых номеров под углом к коридору (рис. 4.14, а).
С ростом этажности и вместимости возникли варианты планировки с двумя параллельными или кольцевыми коридорами (рис. 4.14, б, в). В такой схеме плана пространство вдоль светового фронта здания полностью отводится для размещения жилых номеров и эвакуационных лестниц, а в неосвещенном естественным светом пространстве коридора размещают все подсобные и коммуникационные помещения. При этом уменьшаются радиусы обслуживания, повышается компактность плана и увеличивается ширина корпуса, что уменьшает теплопотери и эксплуатационные расходы.
Галерейная планировочная схема с однорядным расположением номеров относительно открытой галереи используется редко из-за экономической неэффективности преимущественно в районах с жарким климатом.
Рис. 4.12. Планировочные решения номеров гостиниц
в панельных зданиях из типовых изделий:
а – одноместные; б – двухместные; в – трехместные;
г – номера типа “люкс”

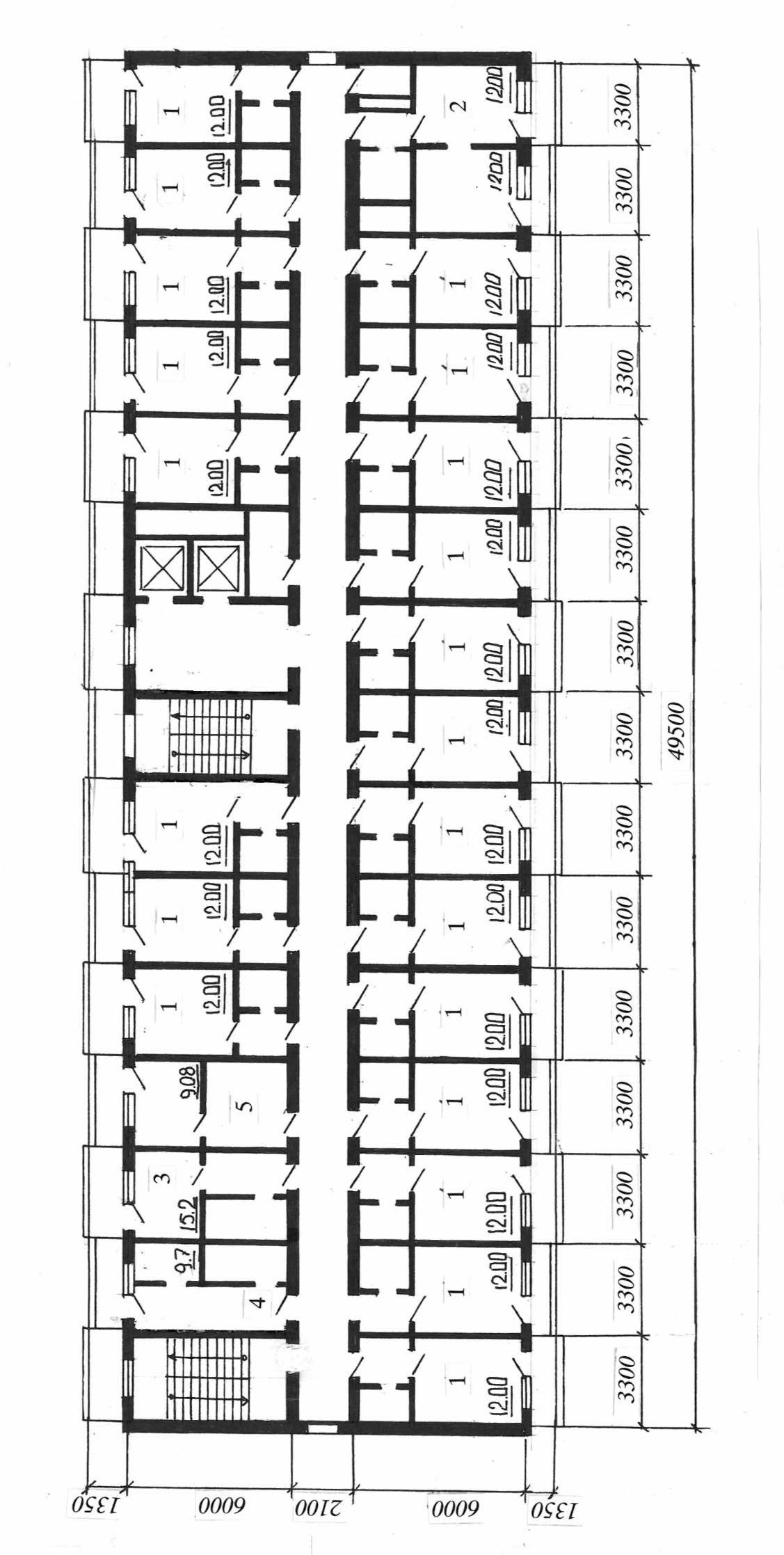

Рис. 4.13. Пример планировочного решения типового этажа жилой части гостиницы с коридорной схемой плана: 1 - номер на 2 человека; 2 - номер типа «люкс» (из двух комнат); 3 - бельевая; 4 - комната персонала; 5 - комната чистки и глажения
|

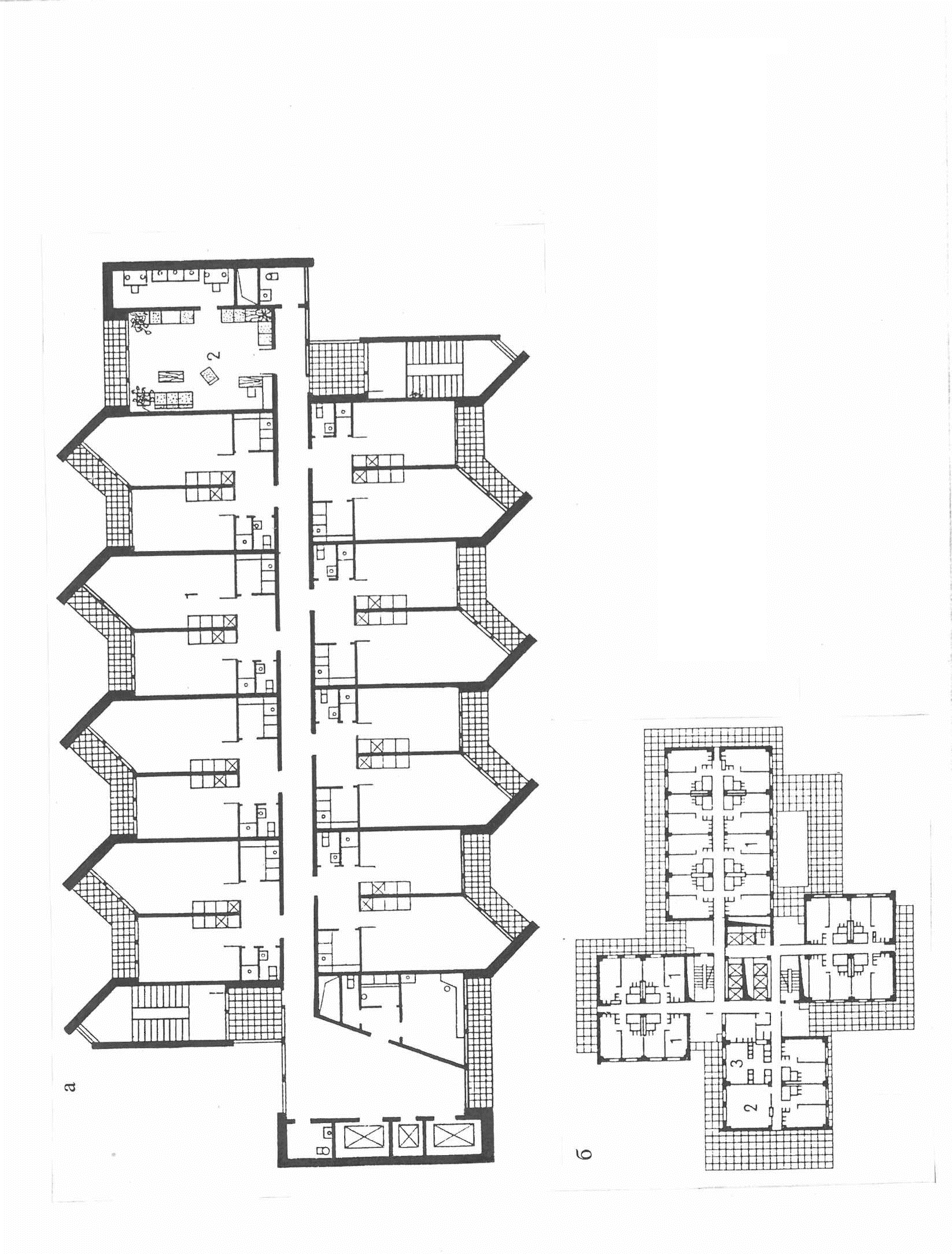

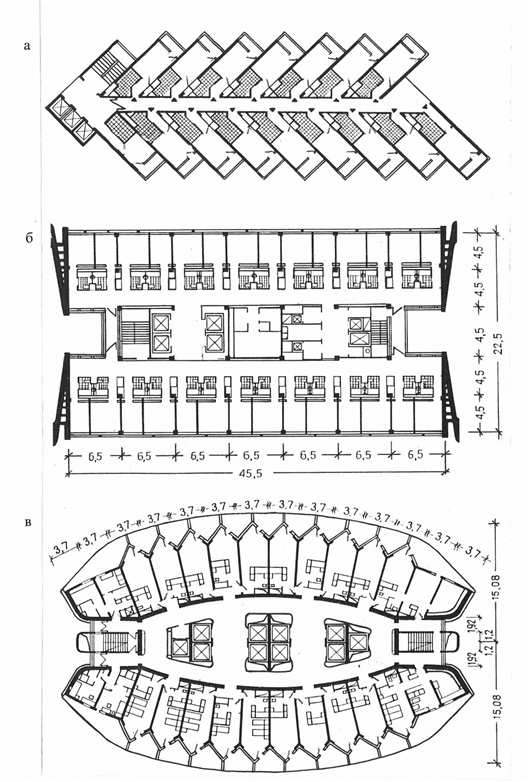

Р ис. 4.14. Примеры решений жилой части гостиниц с коридорными схемами планировки:
а – однокоридорная; («Кашкара» в Болгарии);
б – двухкоридорная («Виру» в Таллине);
в – коридорно-кольцевая («Казахстан» в Алма-Ате)
Узловая планировочная схема применяется обычно для многоэтажных гостиниц большой вместимости. Ей присуще центральное размещение основного узла вертикальных коммуникаций, от которого ответвляются протяженные участки плана коридорной или галерейной структуры. Изменение направления общих горизонтальных коммуникаций позволяет избежать впечатления монотонности коридора, возникающее в протяженных зданиях с прямоугольной формой плана. Количество, протяженность и размещение горизонтальных коммуникаций по отношению к центру весьма разнообразны: двух-, трех- и че-тырехлучевые, тавровые схемы планов (рис. 4.15, 1-4).
Башенная (точечная) планировочная схема больше присуща многоэтажным и высотным гостиницам. Наиболее часто применимы планировочные схемы таких зданий с квадратной, прямоугольной, круглой, овальной или треугольной формой плана (рис. 4.15, 5-9). Узел вертикальных коммуникаций часто размещен в центральной части здания. Общие поэтажные коридоры не растянуты. Расстояние от вертикальных коммуникаций до входов во все номера относительно небольшое. Однако вследствие компактности плана число номеров на этаже обычно ограничено и составляет примерно от 10 до 30. Гостиницы с точечной формой плана целесообразны на небольших участках, освобождающихся при реконструкции городов.
Атриумная схема плана (с внутренним двором, застроенным по периметру) позволяет разместить на этаже большое число номеров (рис. 4.15, 10-11). Дворовое пространство, вокруг которого размещаются жилые номера, может быть открытым и закрытым.
Система гостиниц с открытым атриумом применяются очень давно. При такой форме плана применяется коридорная или галерейная планировочная
структура этажей, иногда их сочетание. Чаще во внутренний замкнутый двор обращают общие галереи или обслуживающие помещения.
Относительно новая система - с закрытым атриумом. Здание гостиницы представляет собой полую пирамиду или параллелепипед, полость которого образует пространство атриума, а оболочка — жилые номера и покрытие атриума. Пространство атриума обычно разбивают на участки зимнего сада, ресторанов, уголков отдыха и т.д. Для этой системы характерно более тесное слияние жилой и общественной частей гостиницы, а также существенное сокращение удельного периметра наружных ограждающих конструкций, что обеспечивает уменьшение теплопотерь и эксплуатационных затрат. При использовании закрытого атриумного пространства жилая часть имеет галереи, открытые в пространство атриума.
Общественная часть зданий гостиниц состоит из помещений входной группы, питания, культурно-массового и развлекательного назначения, спортивно-оздоровительной и бытового обслуживания. В зависимости от назначения, вместимости и разряда гостиницы определяются состав и объем общественной части.

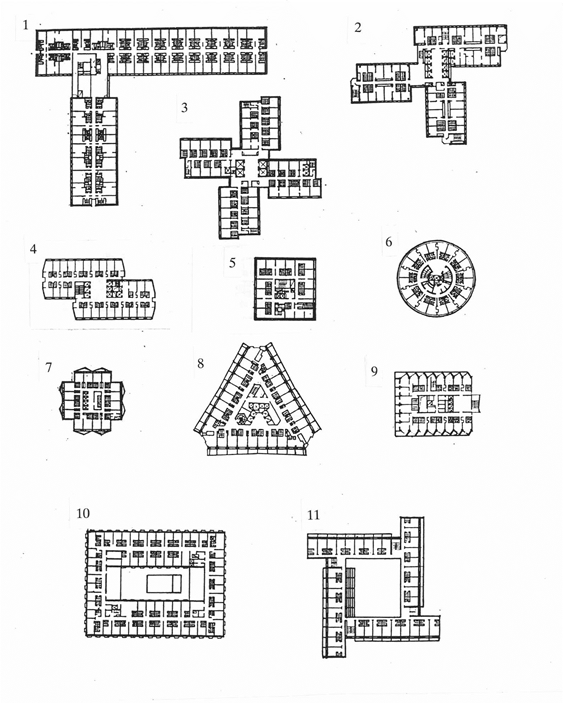

Рис. 4. 15. Формы плана жилых этажей гостиниц:
1 - 4 – узловая; 5 – 9 - башенная; 10, 11 – атриумная
Входная группа содержит помещения вестибюля, гардероба, дежурного администратора и портье, камеры хранения, отделения связи и т.д. Вокруг вестибюля компонуют все остальные с обеспечением удобных и кратчайших связей с вестибюлем, а последнего с лифтовым холлом, помещениями питания и культурно-массового назначения.
Группа помещений предприятий питания включает рестораны, банкетные залы, кафе, бары, столовые, буфеты, кулинарии, которые имеют самостоятельную входную группу для посетителей, не проживающих в гостинице. Залы ресторанов располагают не выше второго-третьего этажей. Помещения предприятий групп питания с ночным режимом работы могут размещаться в цокольном или подвальном этаже.
Группу помещений культурно-массового и развлекательного назначения предусматривают в курортных и туристических гостиницах, а также в гостиницах высших разрядов любых типов. В группу этих помещений входят залы универсального назначения, конференц-залы, танцевальные залы, библиотеки, бильярдные, залы игровых автоматов, настольного тенниса и др.
Наиболее целесообразным является устройство зала многоцелевого назначения (для проведения конференций, танцев, кинопросмотров и т.д.). Здесь предусматривают кулуары, кинопроекционную, артистическую, склады для мебели. При залах предусматривают самостоятельную входную группу помещений.
Группа помещений спортивно-оздоровительного назначения включает плавательные бассейны, спортивный зал, сауны (или баня), помещения медицинского обслуживания.
В объемно-планировочном решении многоэтажных зданий гостиниц особое внимание следует уделять путям эвакуации проживающих в случае пожара. Противопожарные требования изложены в главе 5.
При проектировании зданий гостиниц большую роль уделяют композиции фасадов, так как они играют акцентную роль в застройке городской магистрали, площади или курортного комплекса. При этом необходимо увязывать композицию с окружающей средой — города (для гостиниц общего типа) или окружающим ландшафтом (для туристских и курортных). Более строгие формы характерны для гостиниц общего типа, которые связаны с архитектурной средой города (рис. 4.16, 4.17). Здания курортных и туристических гостиниц с большим числом открытых помещений (галерей, лоджий, балконов) имеют свободные композиционные формы (рис. 4.18, 4.19).

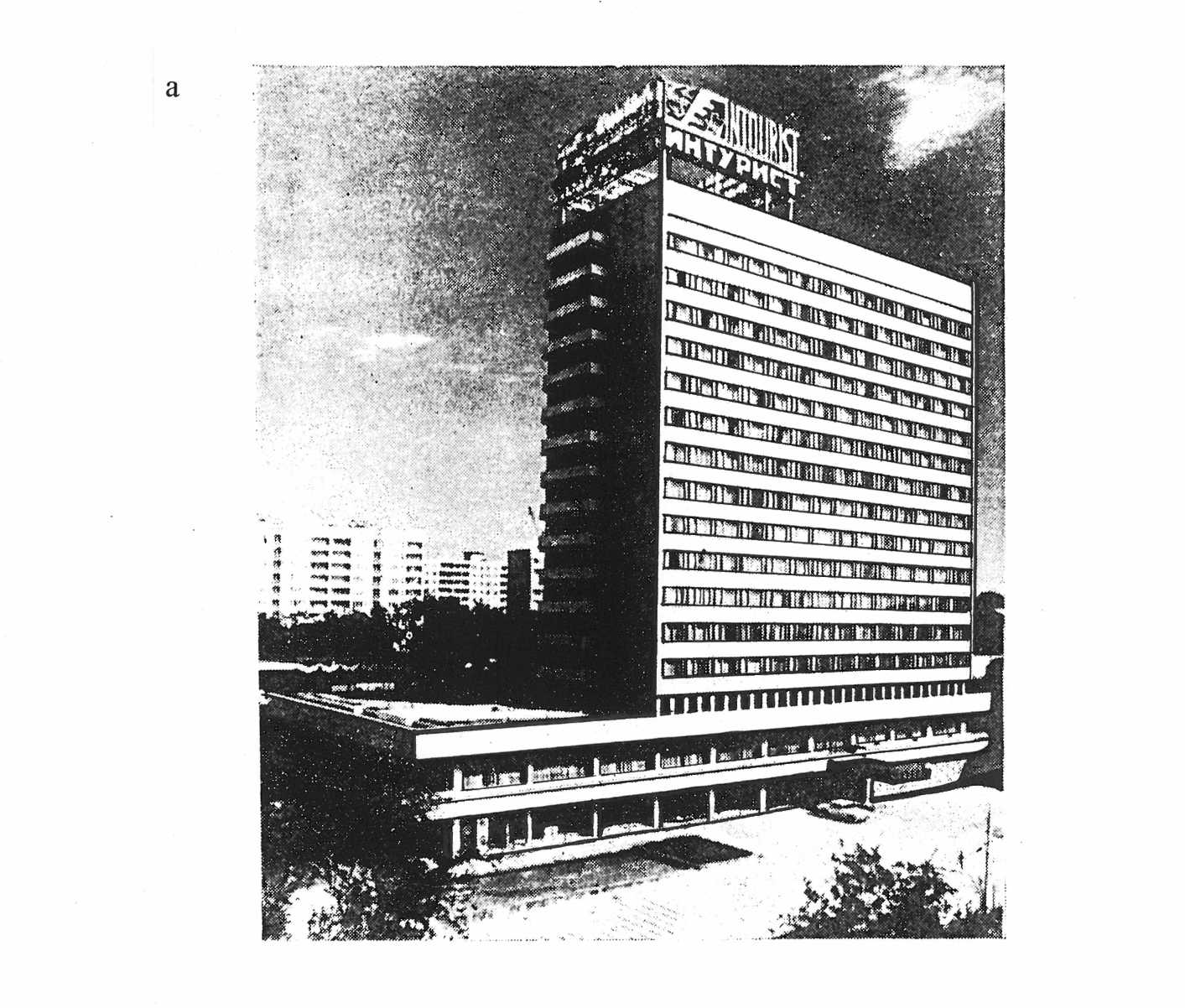

Рис. 4.16. Гостиница «Интурист» на 507 мест в Ростове-на-Дону:
а – общий вид; б – план типового этажа; 1 – лифтовой холл; 2 – номер на два человека;
3 – номер типа «люкс»; 4 – комната чистки одежды; 5 – комната персонала; 6 – кладовая;
7 – мусоропровод

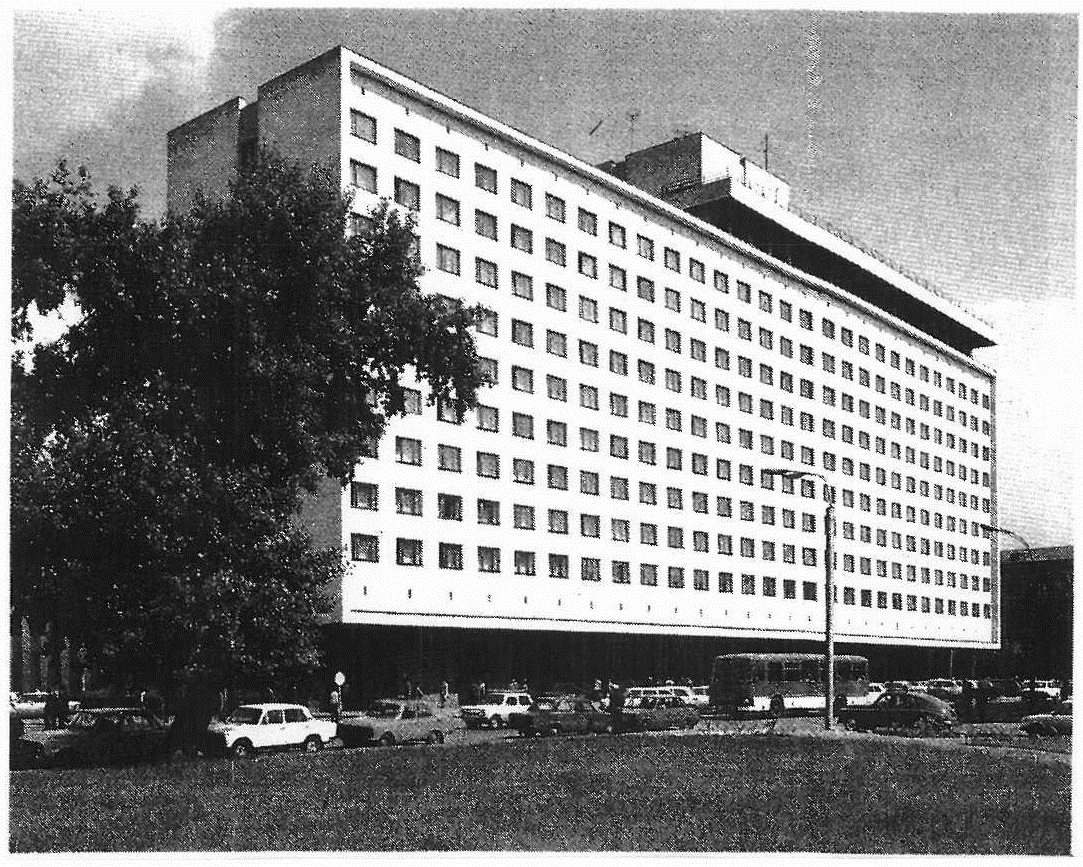

Рис. 4.17. Гостиница общего типа со строгими архитектурными формами в Воронеже
Рис. 4.18. Гостиница курортного типа свободной композиционной формы в Тунисе

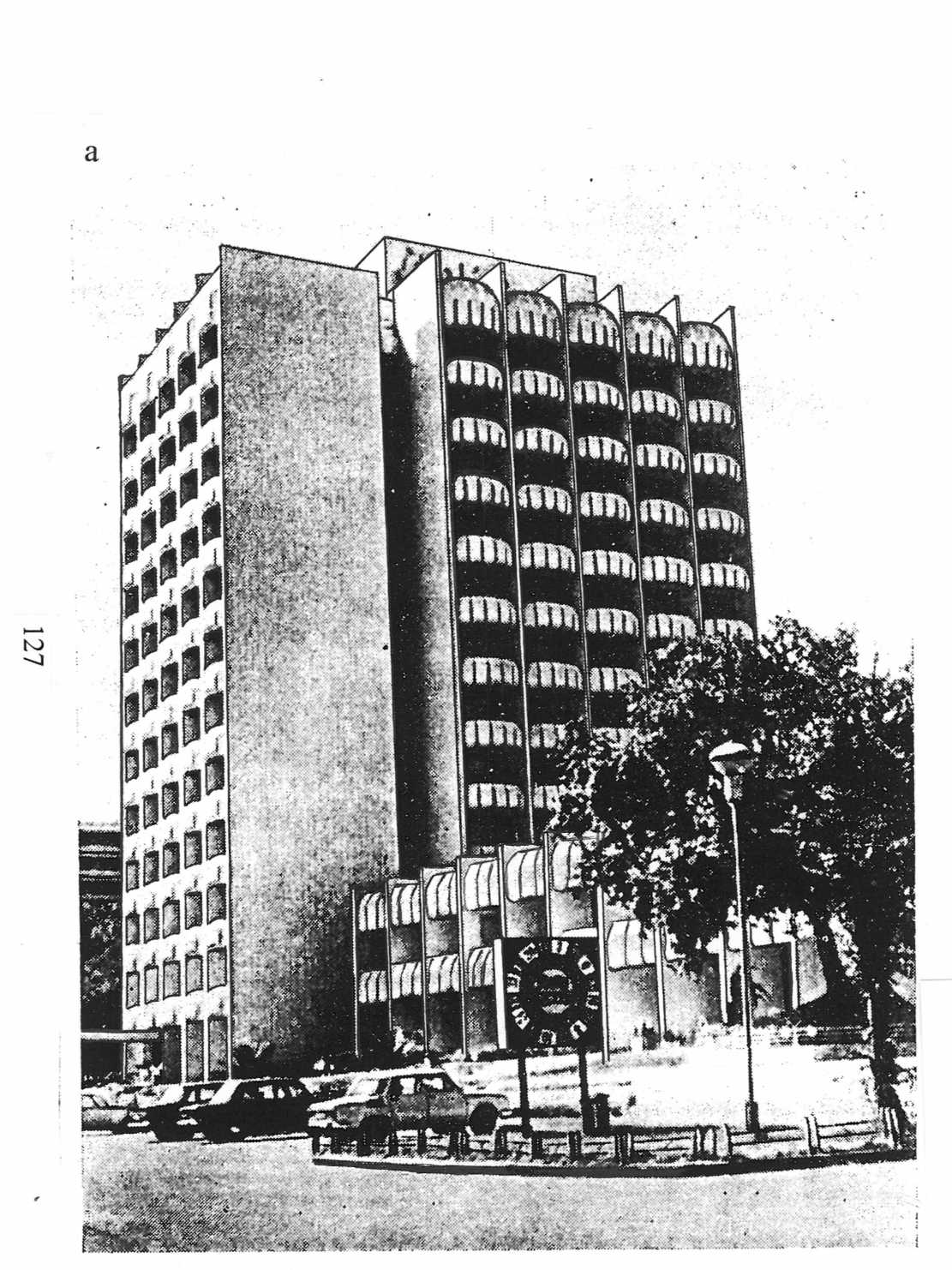

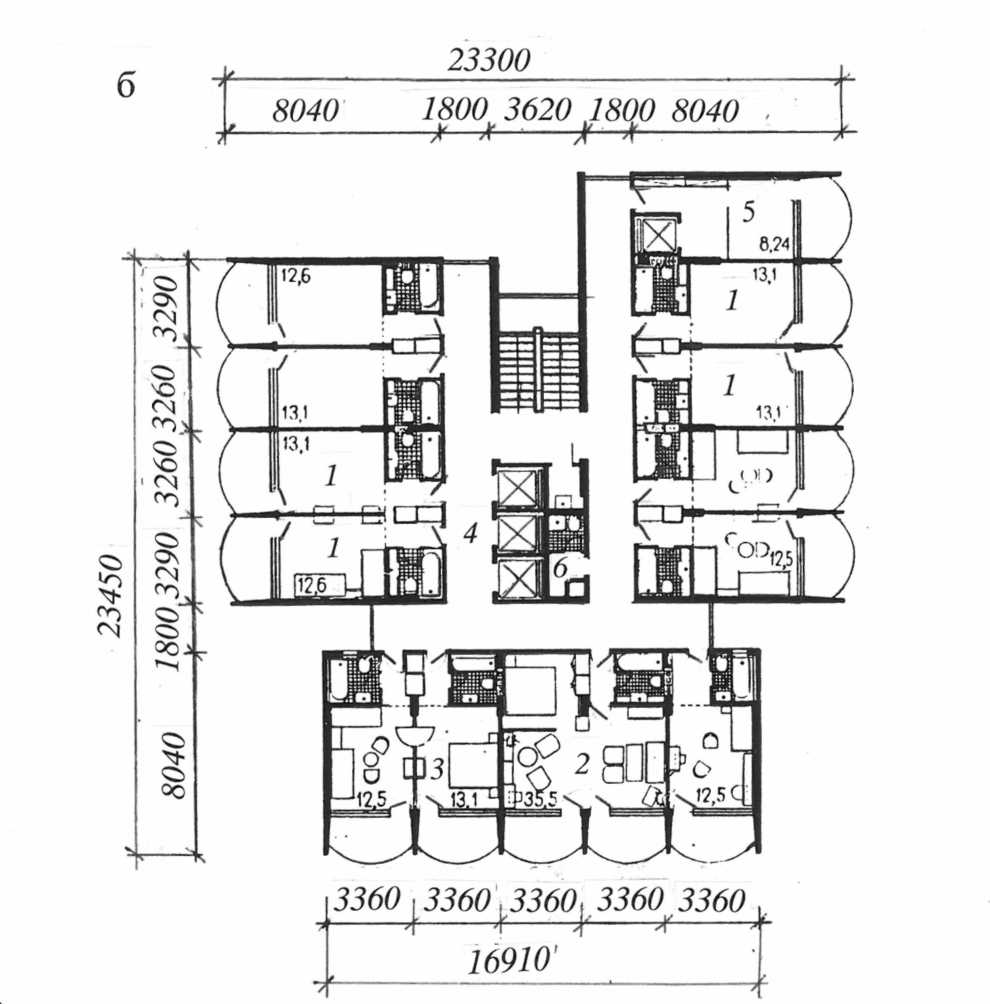

Рис. 4.19. Гостиница «Шипка» на 260 мест. Золотые пески, Болгария:
а – общий вид; б – план типового этажа; 1 – однокомнатный номер; 2 – номер типа «люкс»;
3 – номер-комплекс; 4 – лифтовой холл; 5 – помещение обслуживающего персонала;
6 – санузел обслуживающего персонала
