2.3. Основные понятия и уравнения гидростатики
На жидкость, находящуюся в равновесии, действуют внешние силы, которые подразделяют на массовые и поверхностные.
Массовые (объёмные) силы – это силы, приложенные частицами, заполняющими некоторый объём (силы собственной тяжести, силы инерции и т.п.).
Поверхностные силы – это силы, действующие на поверхность выделенного объёма (давление твёрдого тела на обтекающую его жидкость, атмосферное давление и др.).
Гидростатическое давление
Жидкое тело ограниченного объёма разделим на две части, одну из которых мысленно отбросим и заменим её действие поверхностной силой F (рис.2.5).
Рис. 2.5. К определению гидростатического давления
Среднее значение давления на единицу площади
. (2.31)
Гидростатическим давлением называется
. (2.32)
Гидростатическое давление обладает следующими свойствами:
1) всегда направлено по нормали к площадке, на которую действует;
2) всегда действует одинаково по всем направлениям;
3) в точке зависит от её координат в пространстве.
Основное уравнение гидростатики
Рассмотрим основной случай равновесия жидкости, когда на неё действует лишь одна массовая сила – сила тяжести.

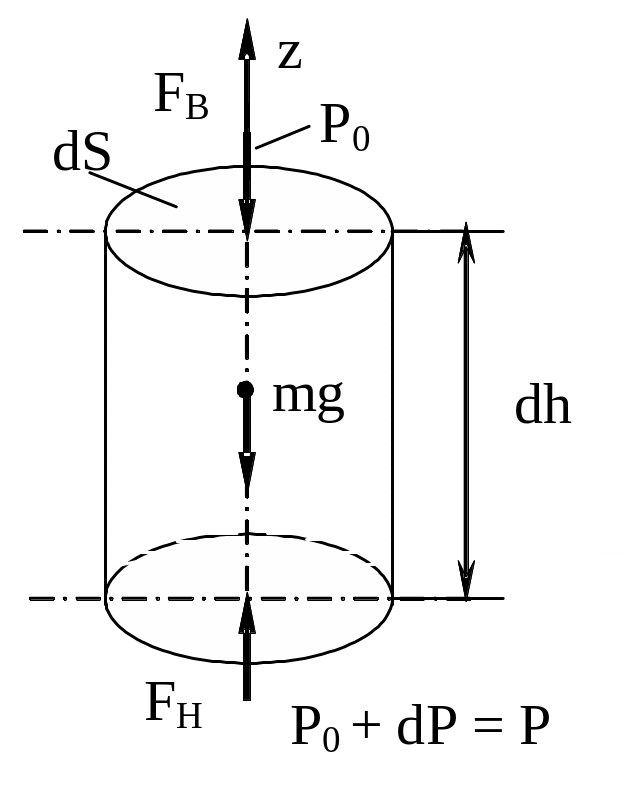

Рис. 2.6. Распределение давления в сосуде с жидкостью
и силы уравновешивающие элементарный объём жидкости в точке А
;
где
–ρgdh = dp, (2.33)
. (2.34)
Таким образом, давление внутри жидкости возрастает в направлении активной силы так, что его приращение на единицу длины равно произведению плотности на активную силу.
Если ось z направлена снизу вверх, т.е. противоположно силе тяжести. Поэтому
, (2.35)
где γ – удельный вес жидкости.
Интегрируя получим следующее выражение
.
Для нахождения постоянной с используем дополнительные условия
При z = z0, p = p0
отсюда
.
Подставляя с в уравнение (2.26) получаем
p – p0 = - γ (z – z0), (2.36)
p = p0 – γ (z - z0) = p0 + γ (z0 – z) = p0 + γh. (2.37)
Из (2.36) для 2-х точек одного и того же объёма жидкости с координатами z0 и z получим
Z + (2.38)
Основное уравнение гидростатики
Z + (2.39)
Часто внешнее давление равно атмосферному (р0 = рат)
В инженерных расчётах атмосферное давление
рат = 1.013 ∙ 105 Па = 1.013 бар = 760 мм. рт. ст. 1Па = 1Н/м2.
Избыточное, или манометрическое давление определяется как разность между полным и атмосферным давлением: рм = р – рат или
рм = р0 + γh - pат. (2.40)
Если р0 = рат то манометрическое давление
рм = γh, (2.41)
т.е. глубина погружения h любой точки жидкости характеризует манометрическое давление в ней. Из 2.30 следует, что манометрическое давление равно весу столба жидкости высотой h, приходящегося на единицу площади.
ГИДРОСТАТИЧЕСКИЙ ПАРАДОКС
Формула для силы давления на горизонтальную стенку
, (2.42)
показывает, что суммарное давление на плоскую фигуру определяется лишь глубиной погружения центра тяжести и площадью самой фигуры, но не зависит от формы того сосуда, в котором находится жидкость. Поэтому, если взять ряд сосудов, различных по форме, но имеющих одинаковую площадь дна г и разные уровни жидкости Н, то во всех этих сосудах суммарное давление на дно будет одинаковым (рис. 2.7). Гидростатическое давление обусловлено в данном случае силой тяжести, но вес жидкости в сосудах разный.
Возникает вопрос: как же различный вес может создать одинаковое давление на дно? В этом кажущемся противоречии и состоит так называемый гидростатический парадокс. Раскрытие парадокса заключается в том, что сила веса жидкости действует в действительности не только на дно, но еще и на другие стенки сосуда.
В случае расширяющегося вверх сосуда, очевидно, что вес жидкости больше силы, действующей на дно.

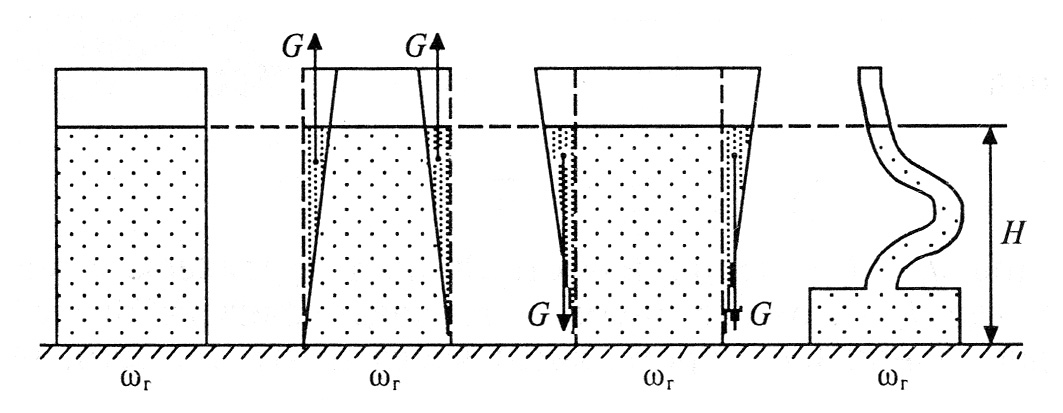

Рис. 2.7. Гидростатический парадокс
Однако в данном случае часть силы веса действует на наклонные стенки. Эта часть есть вес тела давления.
В случае сужающегося вверх сосуда достаточно вспомнить, что вес тела давления G в этом случае отрицателен и действует на сосуд вверх.
ЗАДАЧИ
Задача 1. Определить высоту столба воды, который удерживается атмосферным давлением.
Решение
В соответствии с уравнением р + ρgh = p0 получаем р = р0 - ρgh = 0, откуда
.
Принимая рат = 1.013 ∙ 105 Па, а плотность воды =1000 кг/м3, получаем
м.
Задача. Определить силу давления на дно бака масляного трансформатора, в соответствии с рис. 2.6. Трансформаторное масло имеет плотность = 844 кг/м3. Атмосферное давление принять Р0 = 0,1 МПа
Решение
1. Площадь дна бака трансформатора
м2
2. Сила давления
Н
