Контрольные вопросы
Что представляет собой керамика? Какие три фазы она содержит?
Изобразите технологическую схему изготовления керамики.
Какие требования предъявляются к сырьевым материалам?
Каким образом осуществляются выбор и подготовка исходных компонентов?
Как осуществляют расчет шихты?
Назовите способы гранулирования шихты: обычное гранулирование, гранулирование прессованием, распылительной сушкой и др.
Перечислите основные методы формования заготовок.
Опишите методы прессования: холодное прессование в пресс-формах; мундштучное прессование; изостатическое и взрывное прессование; вибрационное уплотнение; горячее прессование. Достоинства и недостатки различных методов прессования.
Горячее литье. Основные методы: намораживание, сливное литье, литье в кокиль, центробежное литье, непрерывное литье, литье под давлением.
Что такое обжиг? Какие процессы протекают в ходе обжига? Сравните способы однократного и двукратного обжига.
Опишите приемы интенсификации процесса спекания.
§3. Свойства керамических материалов
3.1. Конденсаторная керамика
Керамические материалы для изготовления конденсаторов должны удовлетворять следующим требованиям:
1) Иметь высокое значение диэлектрической проницаемости.
2) Диэлектрическая проницаемость должна мало изменяться при изменении температуры, частоты, напряженности электрического поля и др.
3) Иметь малые значения диэлектрических потерь.
4) Иметь высокую электрическую прочность и большое удельное сопротивление.
5) Обеспечивать хорошую воспроизводимость свойств керамических конденсаторов.
6) Обладать устойчивостью к электрохимическому старению, т.е. не изменять состава и свойств под действием электрического поля.
7) Исходное сырье должно быть доступным и обладать малой стоимостью.
Конденсаторные керамические материалы являются сегнетоэлектриками. В зависимости от области применения их делят на 3 группы:
а) Н-90 - материалы с высокими значениями диэлектрической проницаемости;
б) Н-50 - материалы с высокой температурной стабильностью диэлектрической проницаемости;
в) Т-900 - материалы с низкими диэлектрическими потерями.
Для производства конденсаторов используют следующие сегнетоэлектрики:
- BaTiO3 и твердые растворы на его основе;
- титанат стронция SrTiO3 – виртуальный сегнетоэлектрик;
- твердые растворы на основе метаниобата свинца PbNb2O6.
Особенности физических свойств титаната бария
(BaTiO3)
Титанат бария является сегнетоэлектриком кислородно-октаэдрического типа и имеет структуру перовскита. При изменении температуры BaTiO3 претерпевает три фазовых перехода при температурах 1200С, 0 и -900С (рис. 3.1).

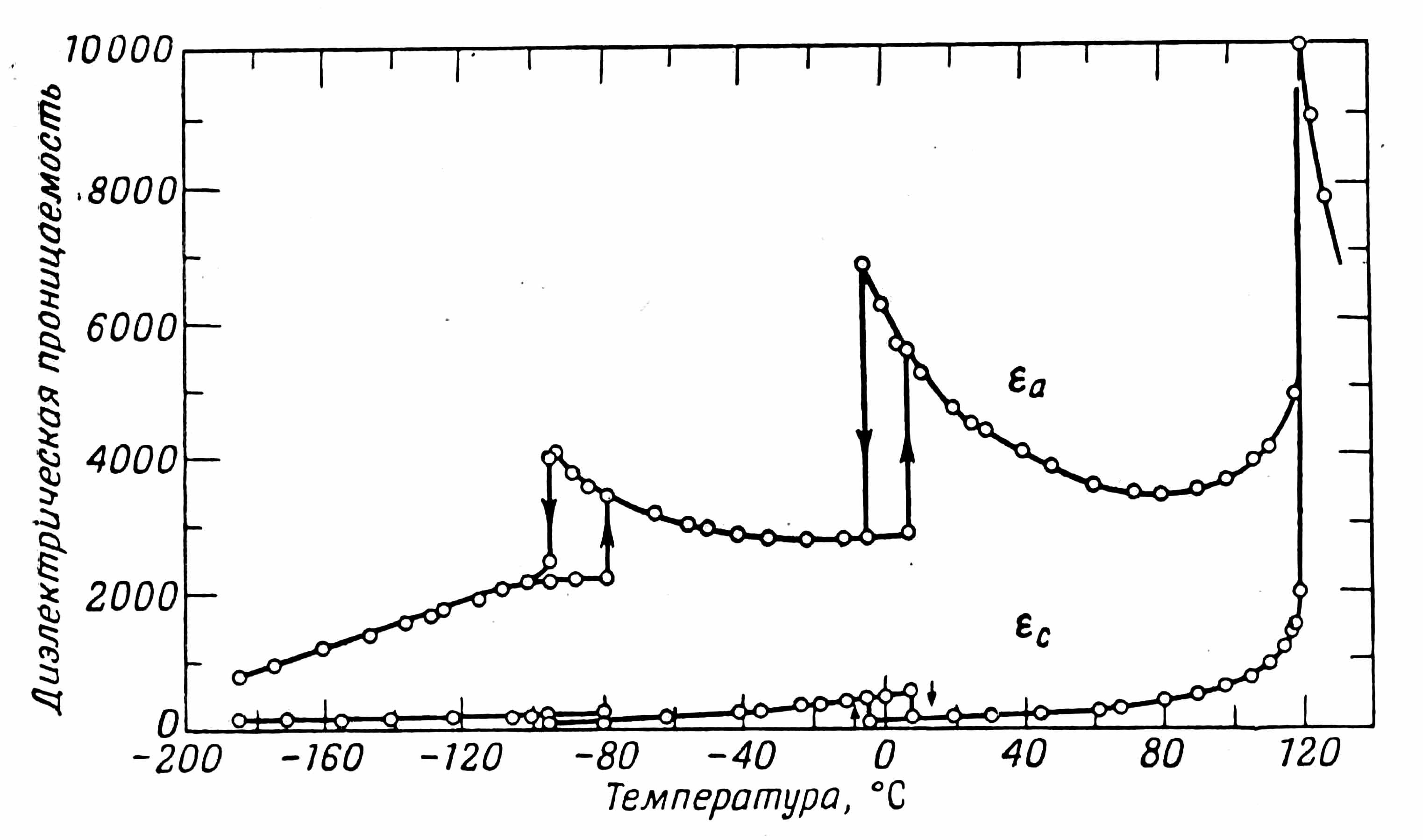

Рис. 3.1. Температурные зависимости компонент диэлектрической проницаемости (εa и εc) для монокристалла титаната бария, полученные в ходе его нагрева и охлаждения
Чистый BaTiO3 можно использовать как конденсаторный материал со средним значением = 1800 в интервале температур -800 < T < 800C. Диэлектрическая проницаемость в BaTiO3 достигает максимального значения при температуре сегнетоэлектрического фазового перехода ТС = 1200С. Для повышения в рабочем интервале температур необходимо сместить температуру Кюри в область комнатных температур. Для этого создают твердые растворы. Чаще всего используют следующие твердые растворы, где вторые компоненты используются для смещения ТС вниз по шкале температур: BaTiO3 - BaZrO3; BaTiO3 - BaSnO3; BaTiO3 - CaSnO3; BaTiO3 - CaZrO3. Твердые растворы имеют при обычных температурах = 8000 – 18000.
В качестве иллюстрации к сказанному на рис. 3.2 показаны температурные зависимости диэлектрической проницаемости твердых растворов ВаТiO3 - BaSn03, полученные в широком интервале температур.

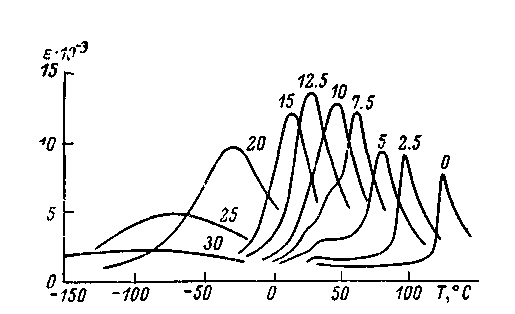

Рис. 3.2. Температурные зависимости диэлектрической проницаемости твердых растворов ВаТiO3 - BaSn03 в слабых полях при частоте 1 кГц . Цифры у кривых — содержание BaSnO3, мол.%
При создании твердых растворов происходит не только смещение ТС, но и размытие фазового перехода. Причина такого размытия может быть связана с неоднородностью раствора (флуктуациями состава). Размытый фазовый переход занимает область температур, где сегнетоэлектрическая и параэлектрическая фаза сосуществуют. В результате максимум на зависимости (Т) сглаживается, что приводит к увеличению стабильности в рабочем интервале температур. Высокие значения также достигаются в материале с крупными зернами, имеющими хорошо развитую доменную структуру.
Свойства конденсаторных материалов, разработанных в России, приведены в табл. 3.1
Таблица 3.1
Свойства конденсаторных материалов
Материал |
(Т= 200С) |
Рабочая температура |
Эл. прочн. кВ/мм |
Твердый раствор |
ТС , 0С |
Т-8000 |
(8-10)103 |
-60 85 |
4-5 |
BaTiO3 - BaZrO3 |
20-40 |
ВС-1 |
(12-14)103 |
-60 85 |
4-5 |
BaTiO3 - CaZrO3 |
10-20 |
БКС |
(10-11)103 |
-60 85 |
5-6 |
BaTiO3 - CaSnO3 |
0-10 |
Материалы с высоким значением имеют удельное сопротивление ~ 1011 Ом∙см и диэлектрические потери tg = 0,01-0,02 на частоте f = 1 кГц. Создание материалов с высоким значением не позволяет в этих материалах обеспечить высокую температурную стабильность из-за резкой зависимости от температуры особенно вблизи ТС. Для получения материалов с высокой температурной стабильностью создают керамические материалы, где пик сглажен либо путем введения какой-либо добавки, либо изготовлением твердого раствора, состоящего из двух и более фаз, различающихся ТС.
Рассмотрим два случая создания многофазных композиций:
I. Керамика состоит из двух сегнетоэлектрических фаз с высокими значениями , но с различными ТС (например, BaTiO3 – 95% и NiSnO3 – 5%).

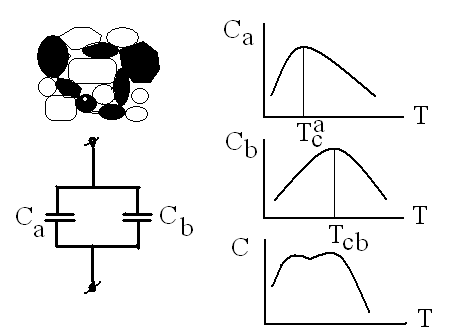

Рис. 3.3. Образец двухфазной конденсаторной керамики и его эквивалентная электрическая схема. Справа - температурные зависимости емкости композита (С) и его компонентов (Сa и Сb)
Керамические материалы на основе такой системы получают при отжиге порошков BaTiO3, NiO и SnO2 при температурах 1300-1400 0С. Образование двухфазной структуры происходит в результате твердофазной реакции
0,95BaTiO3 + 0,05NiO + 0,05SnO2 xBa(Ti,Sn)O3 + y (Ba,Ni)TiO3.
Достоинства рассмотренного метода получения двухфазной композиции:
Высокая воспроизводимость свойств.
Высокая временная стабильность.
Образец такой керамики схематично изображен на рис.3.3 вместе с его эквивалентной электрической схемой. Оптимальный подбор компонентов композиционного керамического материала позволяет получить в интервале рабочих температур достаточно стабильную эффективную диэлектрическую проницаемость.
II. Керамика состоит из смеси фазы с низким значением и из фазы с высоким значением , причем фаза с высоким образует зерна керамики, а фаза с низкой создает непрерывный слой вокруг зерен (рис. 3.4). Причем характерный размер зерна dA существенно превышает размер межзеренной прослойки dB (dA >> dB), а так как C ~ /d, то СА ≈ СВ.
Рис. 3.4. Структура керамики: зерно и межзеренная прослойка
Эквивалентная электрическая схема такой керамики может быть представлена как некоторое количество параллельно и последовательно соединенных емкостей. В результате кривая (Т) оказывается сглаженной.
