Спроектировать плоский рычажный механизм (рисунок 6, таблица 6)

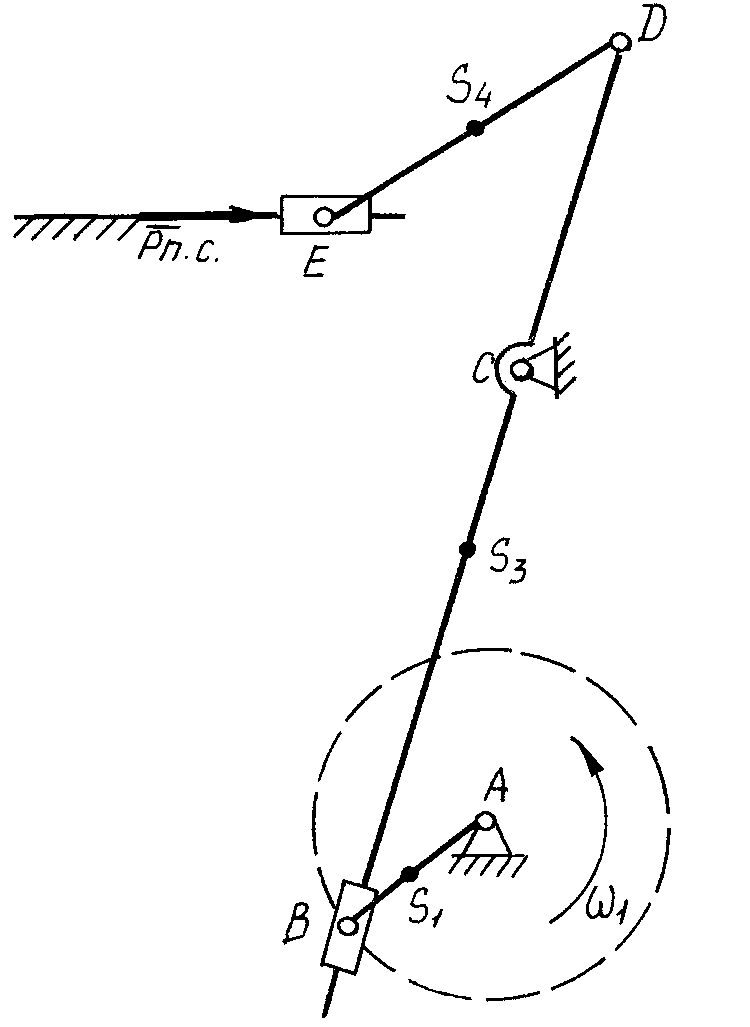

Рисунок 6
Варианты |
||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
K |
1.4 |
1.3 |
1.5 |
1.45 |
1.4 |
1.6 |
1.6 |
1.55 |
1.65 |
1.9 |
H, мм |
150 |
160 |
160 |
140 |
160 |
200 |
105 |
190 |
100 |
110 |
n, об/мин |
600 |
450 |
300 |
400 |
340 |
550 |
400 |
530 |
480 |
320 |
Pпс |
600 |
650 |
600 |
700 |
640 |
650 |
820 |
750 |
710 |
600 |
|
|
|
|
|
|
|
|
|
|
|
Спроектировать плоский рычажный механизм (рисунок 7, таблица 7)

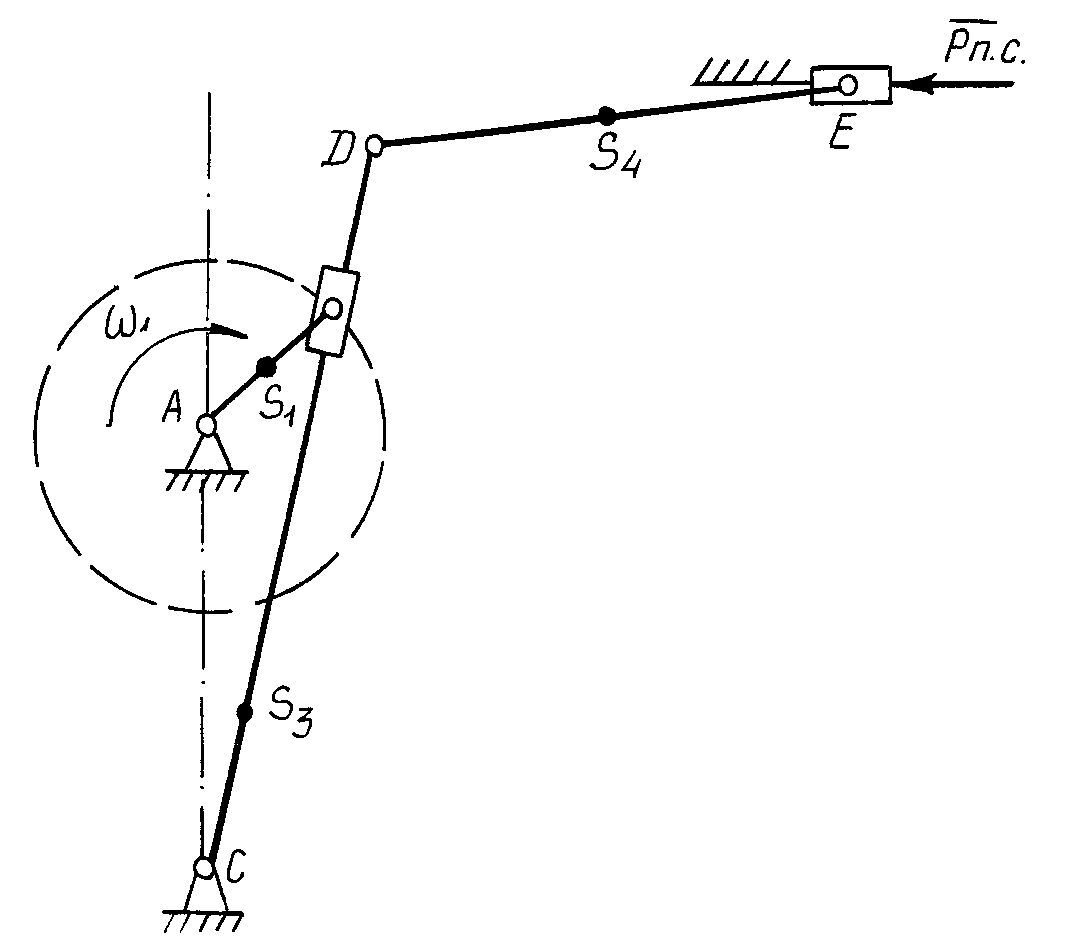

Рисунок 7
Варианты |
||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
K |
2. |
1.3 |
1.75 |
1.6 |
1. 5 |
1.3 |
1.45 |
1.4 |
1.55 |
1.5 |
H, мм |
100 |
110 |
105 |
110 |
100 |
160 |
170 |
200 |
190 |
110 |
n, об/мин |
320 |
240 |
210 |
250 |
400 |
450 |
580 |
400 |
530 |
540 |
Pпс |
600 |
700 |
800 |
900 |
400 |
650 |
500 |
600 |
750 |
800 |
|
|
|
|
|
|
|
|
|
|
|
Спроектировать плоский рычажный механизм (рисунок 8, таблица 8)
Рисунок 8
Варианты |
||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
K |
1.3 |
1.35 |
1.45 |
1.3 |
1. 5 |
1.6 |
1.45 |
1.4 |
1.7 |
1.55 |
H, мм |
100 |
120 |
110 |
150 |
105 |
100 |
120 |
105 |
200 |
210 |
n, об/мин |
400 |
380 |
410 |
450 |
470 |
490 |
500 |
420 |
460 |
590 |
Pпс |
600 |
700 |
650 |
680 |
720 |
500 |
600 |
1000 |
720 |
700 |
|
|
|
|
|
|
|
|
|
|
|
