Спроектировать плоский рычажный механизм (рисунок 21, таблица 21)

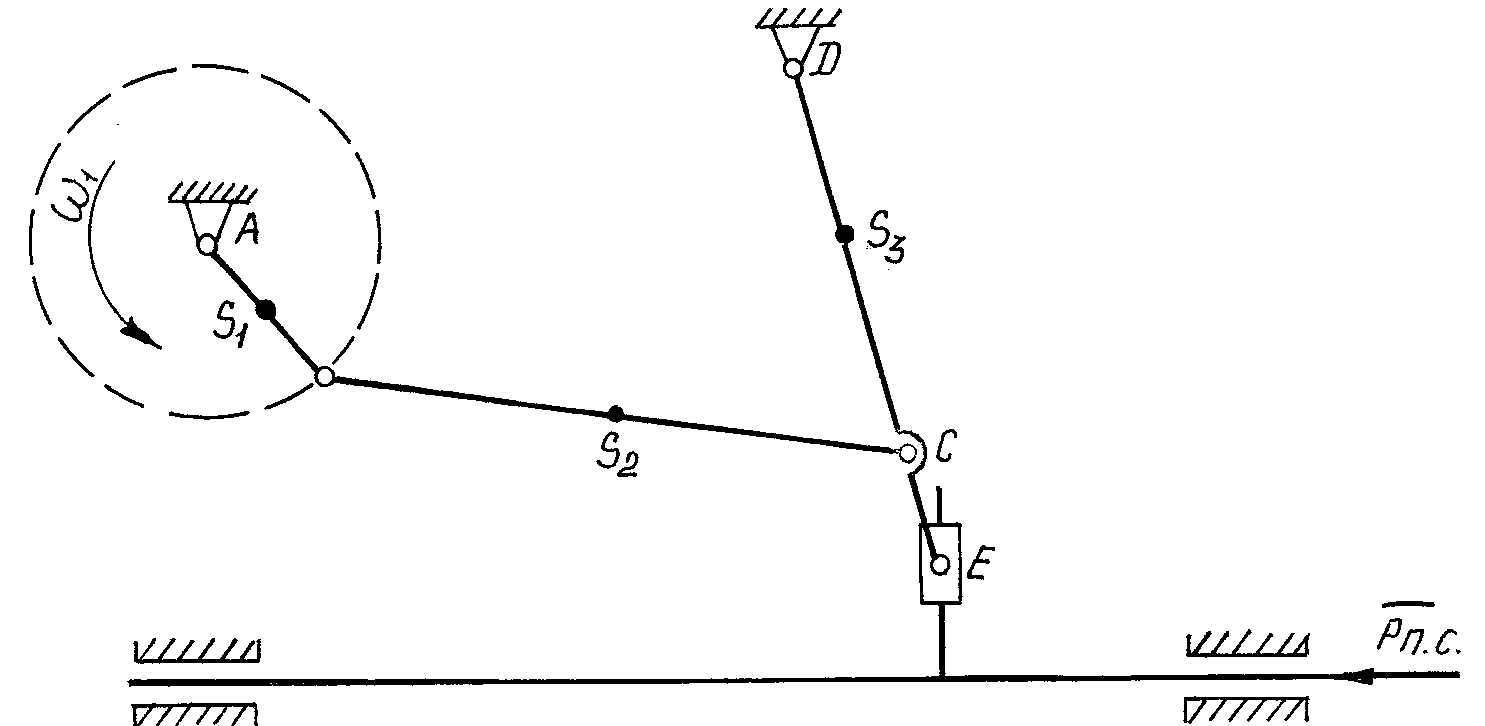

Рисунок 21
Варианты |
||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
K |
1.4 |
1.5 |
1.35 |
1.25 |
1.3 |
1.3 |
1.4 |
1.5 |
1.35 |
1.45 |
H, мм |
120 |
100 |
105 |
110 |
115 |
95 |
110 |
70 |
110 |
80 |
n, об/мин |
400 |
500 |
530 |
550 |
560 |
450 |
210 |
250 |
420 |
240 |
Pпс |
600 |
700 |
750 |
650 |
500 |
650 |
800 |
900 |
720 |
700 |
|
|
|
|
|
|
|
|
|
|
|
, |
60–70 |
|||||||||
ldc =0,8 lde |
Спроектировать плоский рычажный механизм (рисунок 22, таблица 22)
Рисунок 22
Варианты |
||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
K |
2 |
2 |
1.8 |
1.9 |
2 |
1.8 |
1.95 |
1.85 |
1.9 |
2 |
H, мм |
220 |
210 |
180 |
190 |
180 |
140 |
130 |
125 |
120 |
140 |
n, об/мин |
400 |
500 |
530 |
550 |
560 |
450 |
210 |
250 |
420 |
240 |
Pпс |
600 |
700 |
750 |
650 |
500 |
650 |
800 |
900 |
720 |
700 |
|
|
|
|
|
|
|
|
|
|
|
|
1/3 |
Пример выполнения листа 1
Согласно заданному варианту имеем следующие начальные условия:
к=1,6
Н = 100 мм
n1 = 490 об/мин
РПС=500 Н
Метрический синтез механизма
Размеры механизма определим для заданного коэффициента к=1,6
Ψ=((1,6-1)/(1,6+1))180º=41,54º
R=H/(2sinψ/2)=100/(2sin (41,54/2))=141,0 мм
СМ=(Н/2) ctg ψ/2 =(100/2) ctg(41,54/2) =131,8мм
Примем масштабный коэффициент схемы μl =0,001 м/мм, что соответствует чертёжному масштабу М1:1 Построим план механизма в выбранном масштабе.
Рисунок 23 – План механизма
Структурный анализ механизма
Определим число степеней свободы
W=3n – 2p5= 35 – 27=1,
где n – количество подвижных звеньев, р5 – число кинематических пар пятого класса.
Механизм обладает одной степенью свободы. Таким же должно быть число степеней свободы системы, с которой начинается образование механизма. В эту систему должны входить стойка и одно из звеньев, связанных с ней одноподвижной кинематической парой. Примем в качестве такого звена кривошип, так как на него действует внешняя нагрузка - движущий момент Мд.
Схема образования механизма из групп Ассура представлена на рисунке 24.
Рисунок 24
Из формулы строения устанавливаем, что механизм второго класса, так как наивысший класс структурной группы второй.
