4.4. Стержень шатуна |
|
|||||
Длину шатуна выбирают при проектировании в зависим ости |
|||||||||
от высоты двигателя и габаритных размеров картера. У больши н- |
|||||||||
ства двигателей отношение радиуса крив ошипа к длине шатуна |
|||||||||
λ = 0,25…0,29. Остальные конструктивные размеры стержня шатуна, |
|||||||||
представленные в табл. 4.3, относятся к его среднему сечению В – В |
|||||||||
(рис. 4.16). |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
lш |
|
|
II |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
г |
I |
|
|
|
I |
|
|
|
И |
h |
|
|
|
|
г |
п |
|
|||
A |
|
|
d d |
d |
|
||||
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
||
A |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
в |
|
|
|
|
|
|
|
|
|
s |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
tш |
|
Д |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
x |
|
|
|
|
|
|
|
|
А |
|
|
|
|
B |
|
|
B |
y |
|
|
|
ш |
|
|
|
|
|
|
|
yb |
|
||
|
|
|
б |
|
|
|
|
||
|
|
и |
|
x |
|
|
|
||
|
|
|
ш |
|
|
|
|||
|
|
|
|
|
|
а |
|
|
|
|
II |
|
|
|
|
hш |
|
|
|
|
С |
|
|
|
|
|
|
|
|
|
Рис. 4.16. Конструктивные размеры шатуна |
|
Таблица 4.3
Конструктивные размеры стержня шатуна [11]
Размеры сечения стержня |
Бензиновые двигатели |
Дизели |
hш min |
(0,50…0,55) · dг |
(0,50…0,55) · dг |
hш |
(1,2…1,4) · hш min |
(1,2…1,4) · hш min |
bш |
(0,50…0,60) · lш |
(0,55…0,75) · lш |
aш ≈ tш |
2,5…4,0 мм |
4,0…7,5 мм |
86
Длина стержня шатуна зависит от высоты двигателя и размеров картера.
Стержень шатуна по отношению к продольной оси кривошипной головки располагают симметрично. Смещение стержня шатуна относительно кривошипной головки позволяет уменьшить расстояние между осями цилиндров и длину двигателя. Однако в таких конструкциях наблюдается неравномерность износа шатунных шеек по длине. Такое смещение не рекомендуется делать более 10…15 %.
Стержень шатуна может быть выполнен с круглым, крестообразным и двутавровым сечением. Различные формы поперечных сечений стержней изображены на рис. 4.17.
|
И |
Д |
|
А |
|

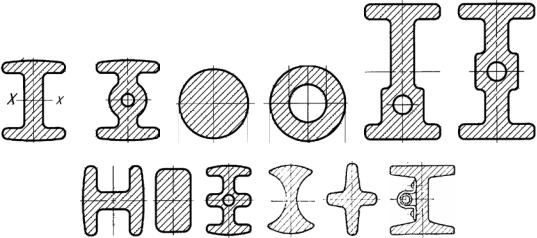

Р с. 4.17. Сечен е стержней шатуна [4, 8] |
|
С |
|
В быстроходныхидвбгателях стержни шатуна выполняют двутаврового сечения. Так е шатуны имеют большую жёсткость при малом весе. Прицепные шатуны в некоторых конструкциях имеют круглое сечение с продольным каналом для облегчения.
В автомобильных двигателях отношение высоты двутаврового сечения к ширине изменяется в пределах 1,3…1,6.
Ширина наружных полок двутавра по длине шатуна в плоскости, перпендикулярной плоскости качания, выполняется в некоторых

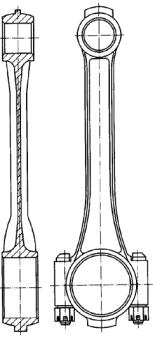

двигателях неодинаковой − с уширением в местах перехода у поршневой и кривошипной головок (рис. 4.18). В связи с тем, что макс и- мум изгибающего момента от сил инерции ближе к нижней головке шатуна, стержень шатуна постепенно увеличивают в плоскости качания в месте перехода к кривошипной головке.
Большая продольная ось двутаврового сечения обычно располагается в плоскости качания шатуна. В V-образных двигателях с вильча-
87
тыми и внутренними шатунами для при-
дания большей жёсткости кривошипной головке продольная ось двутаврового сечения вильчатого шатуна часто располагается в плоскости, перпендикулярной к плоскости качания.
Круглые сечения шатунов, несмотря на то, что они удобны для механической обработки, применяют редко. При одинаковых абсолютных весах шатунов с круглым и двутавровым сечением места пере-
хода от стержня к поршневой и кривошипной головкам получаются более жёсткими при двутавровомИсечении. При
двутавровом сечении получают более жёсткую и прочную конструкцию с меньшим весом.
4.5. ПодшипникиДскольжения
Шатунные подшипники скольжения рядных двигателей компо-
нуются из двух тонкостенных вкладышей. Верхняя и нижняя полови- |
|
ны шатунных вкладышей четырёхтактныхА |
двигателей работают в |
различных условиях. |
|
Верхнюю полов нубнагружают в основном силы газов, которые |
передаются в теченСие сравн тельно короткого времени рабочего цикла: в конце такта сжатия и в начале такта расширения.
Нижняя половина нагружается силами инерции поступательно движущихся и вращающихся масс. Эти силы действуют на вкладыш значительно больший отрезок времени цикла. В двухтактных двигателях нижний вкладыш вследствие одностороннего действия сил по шатуну может не нагружаться.
У большинства двигателей с тонкостенными вкладышами верхняя и нижняя половины взаимозаменяемы.
Общая толщина шатунных вкладышей составляет δ = 1,3…2,0 мм для бензиновых двигателей с толщиной заливки 0,2…0,4 мм. Для ди-
зелей δ = 2,5…3,0 мм и толщина антифрикционного слоя 0,3…0,7 мм.
88
Вкладыши коренных подшипников в ыполняют толщиной
δ = 2,4…3,0 мм для автомобильных двигателей и δ = 4,0…5,0 мм для тракторных двигателей.
В кривошипную головку вкладыши устанавливают с натягом, величина которого зависит от диаметра шатунной шейки и колеблется в пределах 0,03…0,04 мм и доходит до 0,14 мм у двигателей с большой мощностью.
Диаметральные зазоры, отнесённые к диаметру шеек, в шатунных подшипниках составляют
∆шш = 0,00045...0,0015.
dшш
Осевой зазор, то есть возможное перемещение кривошипной головки вдоль шатунной шейки, не должен превышать 0,18…0,28 мм. Большие осевые зазоры могут привести к центробежной откачке мас-
Крепление вкладышей от проворачиванияИи осевых перемещений обеспечивается усиками, выдавленными у стыков и упирающимися в соответствующие канавки, выфрезерованные в шатуне и в
ла из подшипника и к падению давления в масляном слое.
крышке (рис. 4.19, поз. 1). |
|
Д |
|
|
||||||||||||
|
|
|
|
|
|
|
||||||||||
Иногда вкладыши изготавливают с отбортовкой, предохраняю- |
||||||||||||||||
щей вкладыш от осевого перемещения (рис. 4.19, поз. 2). |
||||||||||||||||
|
|
|
|
А |
|
|
||||||||||
|
|
Разрез А – А |
|
|
|
|
|
|
А |
2 |
||||||
|
|
|
|
|
||||||||||||
|
|
|
б |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
и |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
С |
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
А
Рис. 4.19. Вкладыши коленчатого вала [6]
На внутренних поверхностях вкладышей у плоскостей стыка снимается часть слоя заливки для устройства «холодильников» (см. рис. 4.19, поз. 3). Это связано с тем, что при затяжке шатунных болтов вкладыши, устанавливаемые с натягом, деформируются. При деформации края подшипника стремятся ущемить шейку коленчатого вала. Это приводит к разрушению плёнки масла и к сдвигу антифрикцион-
89
ной заливки и путём снятия металла у краёв устраняют эту опасность. Фрезеровка «холодильников» не по всей ширине обеспечивает меньшие утечки масла из подшипника и позволяет поддерживать необходимый уровень давления в масляном слое.
Вильчатые и внутренние шатуны опираются на толстостенные вкладыши (рис. 4.20). Недостаточная жёсткость кривошипных головок этих шатунов частично компенсируется жёсткостью самого вкладыша.
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
И |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Д |
|||
|
|
|
|
||||
|
|
|
|
||||
|
|
|
А |
|
|||
2 |
б |
3 |
|
||||
|
|
|
|
||||
|
|
|
|
|
|
||
|
|
и |
|
|
|
|
|
Рис. 4.20.СТолстостенные вкладыши в центральных шатунах [6] : 1 – тонкостенный вкладыш; 2 – толстостенный вкладыш; 3 – штифт
Внутренний шатун опирается на наружную поверхность толстостенного вкладыша через тонкостенный вкладыш 1 (см. рис. 4.20) или на антифрикционный слой, залитый непосредственно на толстостенный вкладыш 2, для чего последний выполняется с двусторонней заливкой.
От проворачивания вкладыши вильчатых шатунов фиксируются призонными штифтами 3. Борта вкладыша препятствуют перемещению стержня шатуна в направлении продольной оси коленчатого вала.
Вкладыши выполняют биметаллическими или триметалличе-
скими. У биметаллических имеется стальная основа и антифрикцион-
