2. Создание фигур с помощью инструмента Автофигуры

Существует возможность автоматического создания различных фигур, используя инструменты Автофигуры на панели рисования (рис. 9.4). Меню Автофигуры содержит несколько категорий фигур. Кроме линий, в нем содержатся основные формы, фигурные стрелки, элементы блок-схем, звезды и ленты, а также выноски.

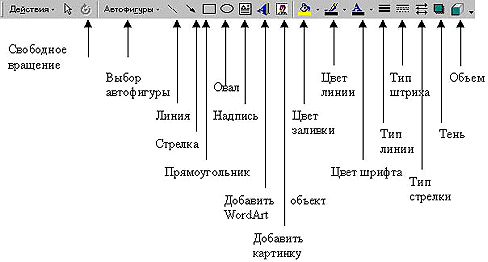

Рис. 9.4. Панель инструментов Рисование

2.1. Для автоматического создания элементарных фигур необходимо:

2.1.1. Щелкнуть на панели Рисование на фигуру ( , , , или фигуру из списка Автофигуры).

2.1.2. Перевести указатель мыши (примет вид (+) крестика) на поле документа и щелкнуть для добавления фигуры с размером, установленным по умолчанию, или растянуть ее до необходимого размера.

2.2. Для выделения автофигуры необходимо:

2.2.1. Сделать щелчок на фигуре мышью.

2.2.2. Щелкнуть на фигурах мышью, удерживая клавишу Shift для выделения нескольких фигур.

Все автофигуры имеют маркеры изменения размера, а некоторые из них еще и один или несколько маркеров изменения формы.

2.3. Для изменения размера или формы автофигуры необходимо:

2.3.1. Выделить автофигуру.

2.3.2. Перетащить соответствующие маркеры.

2.4. Для вращения фигур необходимо:

2.4.1. Выделить автофигуру.

2.4.2. Включить на панели кнопку .

2.4.3. Перемещать мышкой маленькие зеленые кружочки, которые появятся вместо маркеров.

2.5. Для замены одной автофигуры на другую необходимо:

2.5.1. Выделить автофигуру, которую необходимо заменить.

2.5.2. Нажать кнопку Действия на панели Рисование.

2.5.3. Выбрать необходимую фигуру из списка Изменить автофигуру.

Для рисования прямых или кривых линий, полилиний и стрелок используются инструменты Линии в меню Автофигуры. Кривые линии, а также прямые линии, которые не являются строго вертикальными или горизонтальными, на экране выглядят неровными. В напечатанном документе такие линии будут гладкими. При использовании кнопки получаются более гладкие кривые, чем при использовании кнопки . Если вам трудно рисовать попробуйте увеличить масштаб изображения. При двукратном увеличении (200%) легче прорисовывать детали.

2.6. Для сглаживания полилинии необходимо:

2.6.1. Выделить фигуру и выбрать команду Начать изменение узлов в меню Действия.

2.6.2. Увеличить масштаб изображения для удобства работы.

2.6.3. Передвинуть узлы для сглаживания линии.

2.6.4. Удалить лишние узлы: щелкнуть на узел, который следует удалить, удерживая нажатой клавишу Ctrl.

2.7. Для удаления фигур необходимо выделить автофигуру и нажать:

• кнопку Вырезать на панели инструментов Стандартная;

• команду Вырезать из меню Правка или из контекстного меню;

• клавишу Delete.

2.8. Для перемещения фигур необходимо выделить автофигуру и переместить:

• «схватив» мышкой;

• удерживая Shift (для перемещения строго по горизонтали или по вертикали).

2.9. Для копирования фигур необходимо выделить автофигуру и:

• переместить, схватив мышкой и удерживая клавишу Ctrl;

• переместить, удерживая Ctrl+Shift (для копирования строго по горизонтали или по вертикали);

• нажать кнопку на панели Стандартная, затем – кнопку и переместить копию фигуры;

• использовать команды Копировать и Вставить из меню Вставка или из контекстного меню.

При рисовании фигура рисуется линиями, установленными по умолчанию.

2.10. Для изменения типа линий необходимо:

2.10.1. Выделить фигуру (или несколько фигур).

2.10.2. Изменить установки, используя кнопки Тип линии, Тип штриха, Вид стрелки, Цвет линии.

2.11. Для изменения заливки замкнутых фигур необходимо:

2.11.1. Выделить фигуру (или несколько фигур).

2.11.2. Изменить цвет, используя кнопку . Выбрать Способы заливки... для использования градиентной заливки, текстуры или заливки узором и рисунком (рис. 9.5).

Рис. 9.5. Вкладка Текстура диалогового окна Способы заливки

2.11.3. Выбрать команду Рисунок или Автофигура из меню Формат или из контекстного меню. Изменить цвет: и тип: линий, цвет заливки, размер автофигуры на вкладках Цвета и линии и Размер в диалоговом окне Формат рисунка.
