- •В чём преимущества и недостатки цифровой обработки сигналов по сравнению с аналоговой?
- •Что такое интервал дискретизации и частота дискретизации?
- •Что такое эффект наложения частот?
- •Как на практике использовать теорему отсчётов в задачах цифровой обработки сигналов?
- •Что такое ошибка квантования и чем она вызвана?
- •Почему возможна потеря информации при аналого-цифровом преобразовании?
- •Назовите три основные параметра ацп.
- •Чем определяются требования к выбору параметров ацп для диагностической экг?
- •Каковы амплитудные и частотные характеристики экг?
- •Как выглядит обобщённое разностное уравнение линейного цифрового фильтра?
- •Чем отличаются разностные уравнения нерекурсивных и рекурсивных фильтров?
- •Что означают аббревиатуры ких и бих применительно к цф?
- •Что такое порядок фильтра?
- •Что такое неустойчивый цф?
- •Как связаны разностное уравнение и структурная схема цф?
- •Напишите разностное уравнение для цф, заданного набором коэффициентов.
- •Что такое импульсная характеристика цф?
- •Что такое переходная характеристика цф?
- •Что показывает ачх цф?
- •Что показывает фчх цф?
- •Какое действие на синусоидальный сигнал с известной частотой окажет цф с заданной (в виде графика) ачх?
- •Что такое частота среза ачх?
- •Что такое переходная полоса, полоса пропускания и полоса задержки ачх цф?
- •Что такое добротность цф?
- •Почему ачх цф рассматривают только в полосе от 0 Гц до частоты Найквиста?
- •В чём заключается частотный подход к анализу сигналов?
- •Почему в преобразованиях выражений для передаточных функций обычно опускают период дискретизации «т» и как учитывается это упрощение в конечном результате?
- •Как выглядит ачх идеального дифференциатора (и почему)?
- •Можно ли воспользоваться первой разностью отсчётов сигнала для оценки его производной (и если можно, то при каких условиях)?
- •Зачем для устранения сетевой наводки применяют гребенчатые фильтры?
- •С помощью какого фильтра может быть подавлена высокочастотная помеха?
- •Что показывает частотный спектр сигнала?
- •В каких единицах измеряются значения амплитудного спектра сигнала?
- •В каких единицах измеряется спектральная мощность и спектральная плотность мощности сигнала?
- •Почему более корректно говорить «оценка спектра», а не «спектр»?
- •Какие известны два наиболее распространённых подхода к получению оценок спектра сигнала?
- •В чём главные достоинства и недостатки классических и параметрических методов спектрального анализа?
- •Что такое «быстрое преобразование Фурье» и как оно связано с дискретным преобразованием Фурье?
- •Почему последовательность rr-интервалов в первоначальном виде не может использоваться для частотного анализа ритма?
- •Чем отличаются друг от друга rr-интервалы и nn-интервалы?
- •Как по графику спектральной плотности мощности определить спектральные параметры сердечного ритма, обозначаемые vlf, lf и hf?
- •На какой модели основаны параметрические методы спектрального анализа?
- •Чем объясняется название «параметрические» методы?
- •Что означает понятие «белый шум» и чем оно характеризуется во временной и в частотной областях?
- •Какую роль в параметрических методах спектрального анализа играет понятие «белый шум»?
- •Что называют «окрашиванием» спектра?
- •Что такое «порядок» модели ар или сс?
- •Чем отличаются спектральные оценки, полученные с использованием моделей ар, сс и арсс?
- •Как определяют необходимый порядок ар модели?
- •Какими параметрами описывается ар модель?
- •В чём заключается периодометрический анализ ээг?
- •Что такое вызванные потенциалы ээг и как их определяют?
- •Что такое ээг-картирование?
Примерный список дополнительных вопросов к экзамену по курсу «МОиАБМCиД»
д.т.н., проф. А. Н. Калиниченко
декабрь 2019 г., гр. 7501, 7502, 7503
-
В чём преимущества и недостатки цифровой обработки сигналов по сравнению с аналоговой?
Недостатки цифр.: аналоговая обработка информации дает возможность плавного изменения величины, в отличие от цифровой. Преобразования осуществляются практически мгновенно. Так же в дискретном сигнале, полученном из непрерывного сигнала, потеряна информация о значениях, лежащих в промежутках между точками взятия отсчетов. Квантование, дискретизация и само АЦП преобразование дают новые погрешности.
Преимущества: цифровая обработка позволяет осуществлять более сложные алгоритмы. Передача компьютеру возможна лишь этим методом.
-

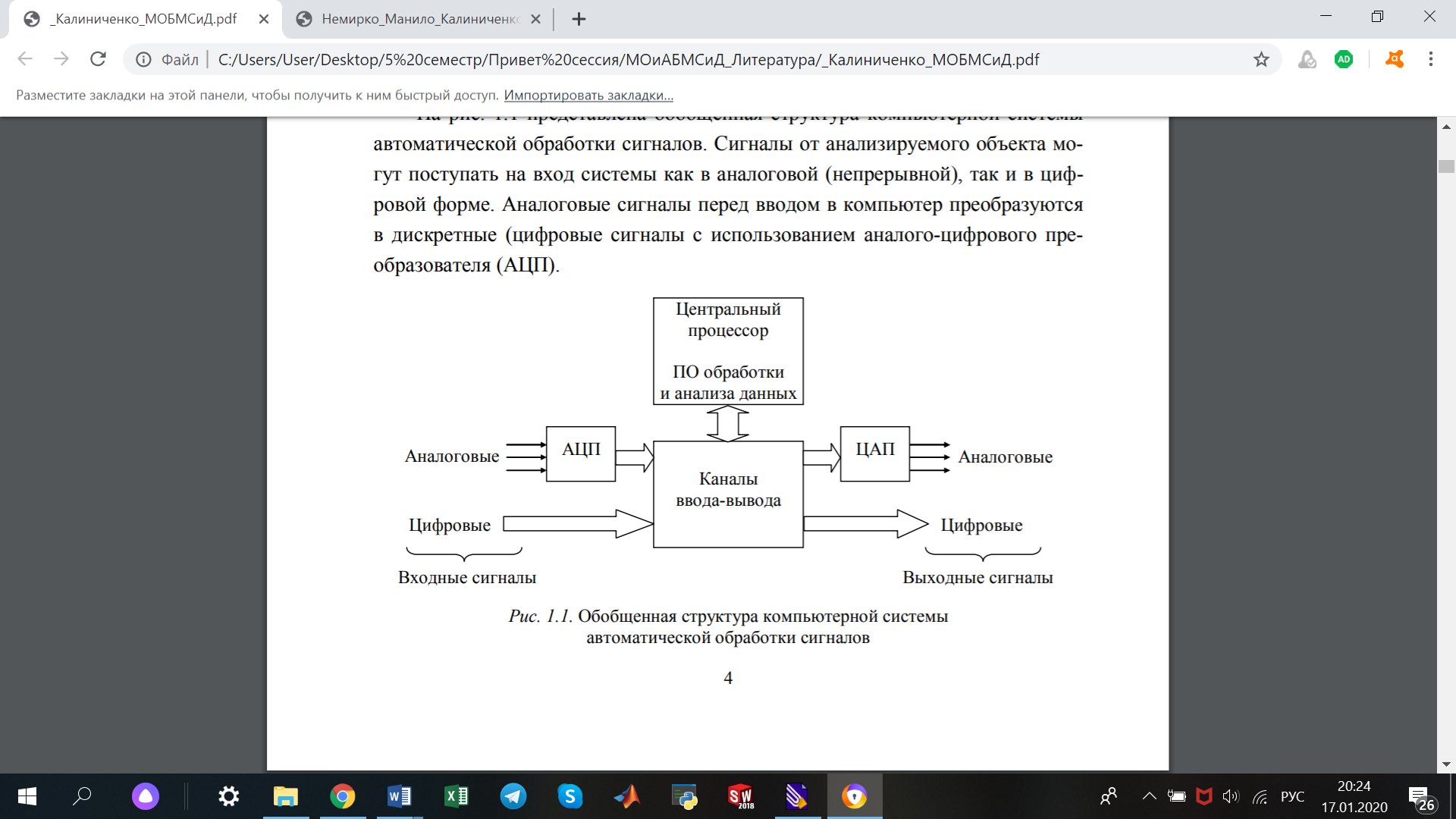

Как преобразуют аналоговые сигналы в цифровые и наоборот?
Для обработки и анализа непрерывных сигналов необходимо их преобразование в цифровую форму, которое выполняется при помощи аналого-цифрового преобразователя и может рассматриваться как сочетание двух базовых процедур: дискретизации и квантования. Наоборот при помощи ЦАП.
-
В чём заключается разница между аналоговыми и цифровыми сигналами?
Аналоговые сигналы непрерывны. Цифровые сигналы дискретные по времени и представлены в виде чисел (квантованные по уровню).
-
Что означают термины «дискретизация» и «квантование»?
Дискретизация – взятие измерений (отсчетов) в дискретные моменты времени.
Квантование – присваивание цифровому отсчету значения, соответствующего некоторому фиксированному уровню сигнала
-
Что такое равномерная дискретизация?
Компьютерная обработка возможна только для данных, представленных в форме чисел. В случае обработки сигналов – это, как правило, последовательность отсчетов, полученная в результате равномерной дискретизации. Равномерная дискретизация обычно выполняется с использованием аналого-цифрового преобразователя (АЦП) и заключается в измерении сигнала через определенный (фиксированный) интервал времени.
-
Что такое интервал дискретизации и частота дискретизации?
Пусть x(t) – некоторый непрерывный сигнал. Здесь t – непрерывный аргумент, под которым подразумевается время. Тогда x(n)= x(nT)представляет собой результат равномерной дискретизации непрерывного сигнала x(t). Здесь T – интервал дискретизации, а n – порядковый номер отсчета. На рис. ниже приведена иллюстрация процесса равномерной дискретизации. В данном случае интервал дискретизации T =10мс=0.01с. Величина, обратная интервалу дискретизации ( fд =1/T) называется частотой дискретизации (в приведенном примере fд=1/T =100 Гц ).
-
Как аналитически выразить связь между исходным аналоговым и дискретизованным сигналами?
Ранее: Пусть xt – некоторый непрерывный сигнал. Тогда x (n)= x (nT) представляет собой результат равномерной дискретизации непрерывного сигнала x (t).
Непрерывный сигнал разделятся на n отсчетов. (рисунок выше)
-
Как формулируется теорема отсчётов?
Если функция, зависящая от времени имеет ограниченный частотой F спектр, то она полностью определяется дискретными отсчётами ее значений, следующих с частотой дескритизации𝐹𝑠=2𝐹 и может быть точно реконструировано с помощью выражения:
-
Что такое «частота свёртывания» (или «частота Найквиста»)?
Частота свертывания (Fc) равна половине частоты дискретизации (Fs)
Из теоремы Котельникова следует, что при дискретизации сигнала полезную информацию будут нести ЧАСТОТЫ . Частоты выше частоты свертывания – зеркальное отражение нижних.
-
Что такое «маскирование» спектра сигнала?
«Маскирование» спектра иногда называют ОТРАЖЕНИЕМ спектра.
При неверном выборе частоты дискретизации (, где F – частота, ограничивающая спектр сигнала), возникает эффект наложения частот - некоторые частоты в сигнале становятся неотличимыми.
Пример: Пусть нам дана синусоида с F2 и выбран АЦП с Fs,такой что Fs < 2F2 (т.е. F2 > Fs/2). Тогда две синусоиды с частотами F1 и F2 отличить невозможно, где F1 = Fs – F2.
